STM32单片机中的寄存器映射问题

Question

我使用的是微控制器STM32-L476RG。我正面临一个问题，在RCC注册绘图。

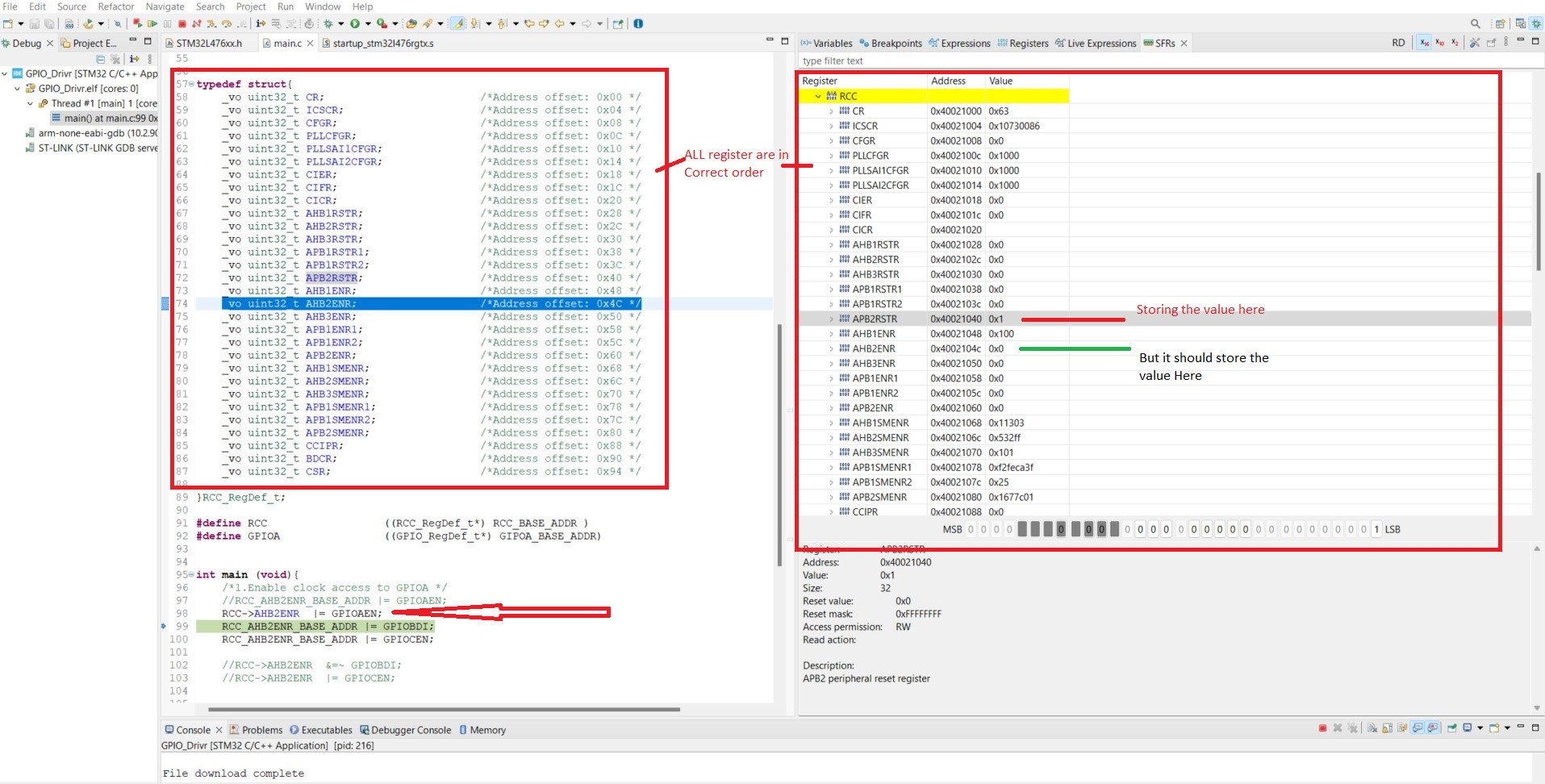

请看一下这张照片。您将注意到，我声明了一个结构化的typedef struct of RCC_RegDef_t，其中所有的寄存器值都是正确的。问题是当执行RCC->AHB2ENR |= GPIOAEN;的代码在main函数中执行这一行代码时，它应该将值存储在AHB2ENR寄存器中。但是它正在将值存储在APB2RSTR寄存器中。我不知道为什么会发生这种事。

​

​

Answer 1

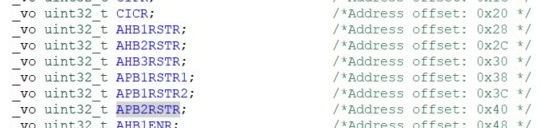

您的类型定义缺少一些条目，特别是对于偏移量0x24、0x34和0x44。请看片段：

​

​

通过插入“未使用”条目来更正您的定义：

    _vo uint32_t CICR;
    _vo uint32_t unused1;
    _vo uint32_t AHB1RSTR;

否则，编译器不知道您希望AHB1RSTR位于偏移量0x28。
