从棋盘游戏中提取棋子和位置

Question

因此，我使用OpenCV (在Go with OpenCV中)尝试从一个木板游戏中提取碎片。最初，我在处理这个问题时取得了一定的成功，手动找到了每个球员的HSV值、颜色和棋盘位置。我成功地做到了这一点，并对每一件作品及其在董事会中的位置进行了规划。缺点是，如果使用不同的板--“查找”所有正确的HSV值，则需要相当严重的人与人之间的交互。I asked here建议从忽略颜色开始，找出所有的片段，然后使用颜色聚类算法来确定它是哪一个播放器。我可能也得为这些职位做点什么，但那是第二阶段。

所以现在我试着把所有的片段都提取出来，不管颜色。

我一开始试着使用NewSimpleBlobDetectorWithParams --尽管没有取得什么进展，但它似乎在错误的否定/阳性方面挣扎了很多。

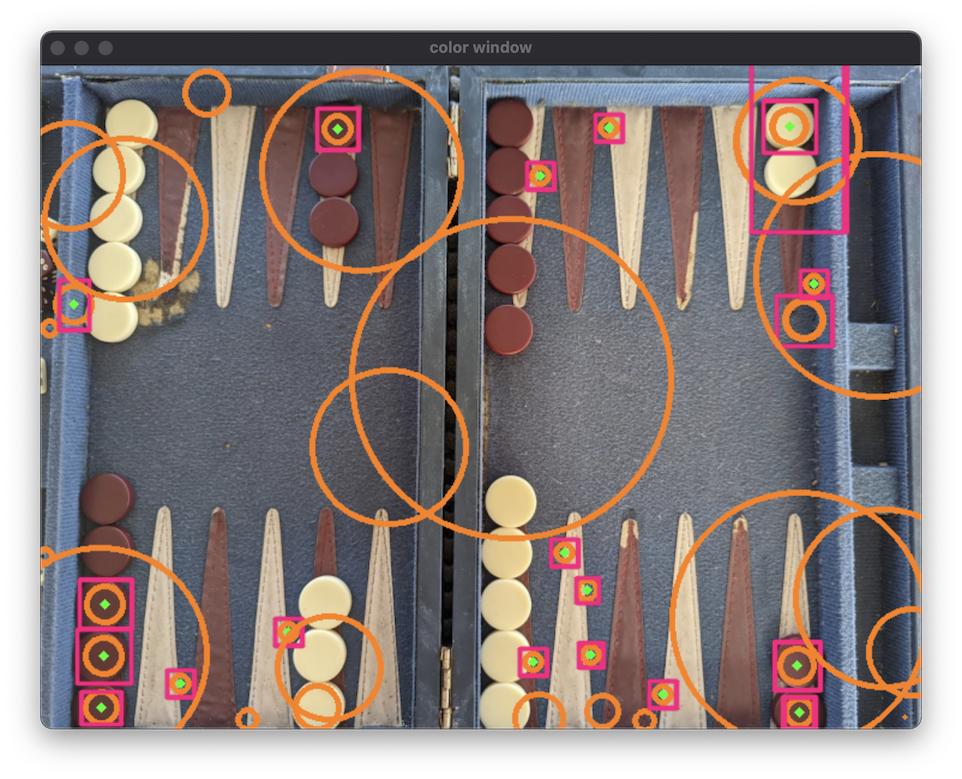

我尝试了HoughCirclesWithParams，但这似乎非常依赖于参数，而且在实际检测到的部分中，我没有取得多大进展。目前我正在使用FindContours，这似乎给了我一些合理的准确性。让我们看看这些照片。

原始图像如下：

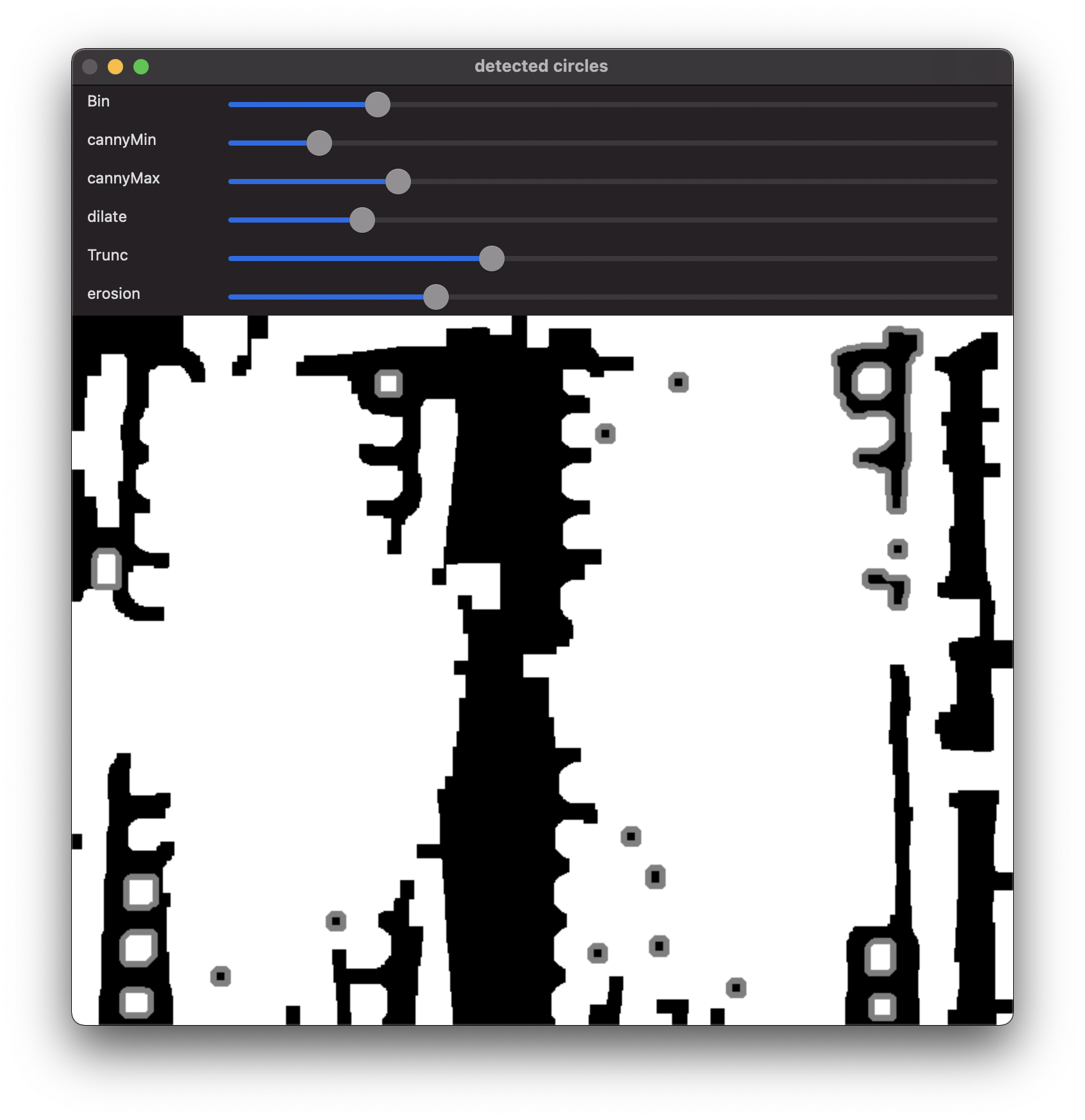

我已经建立了一个控制的“仪表板”，似乎最“有用”的东西是侵蚀、膨胀和门槛。

我当前的设置是一个负载的trackerbars/滑块来调整值，然后

            gocv.CvtColor(clone, &clone, gocv.ColorRGBToGray)
            erodeKernel := gocv.GetStructuringElement(gocv.MorphRect, image.Pt(trackers.erosionValue, trackers.erosionValue))
            gocv.Erode(clone, &clone, erodeKernel)
            dilateKernel := gocv.GetStructuringElement(gocv.MorphRect, image.Pt(trackers.dilateValue, trackers.dilateValue))
            gocv.Dilate(clone, &clone, dilateKernel)
            gocv.Threshold(clone, &clone, float32(trackers.thresTruncValue), 255, gocv.ThresholdTrunc)
            gocv.Threshold(clone, &clone, float32(trackers.threshBinaryValue), 255, gocv.ThresholdBinary)
            cannies := gocv.NewMat()
            gocv.Canny(clone, &cannies, float32(trackers.cannyMin), float32(trackers.cannyMax))
            cnts := gocv.FindContours(cannies, gocv.RetrievalTree, gocv.ChainApproxSimple)

紧接着是

            for i := 0; i < cnts.Size(); i++ {
                cnt := cnts.At(i)
                if len(cnt.ToPoints()) < 5 {
                    continue
                }
                rect := gocv.FitEllipse(cnt)
                gocv.Circle(&colorImage, image.Pt(rect.Center.X, rect.Center.Y), (rect.Height + rect.Width)/4, cntColor, 3)

                if gocv.ContourArea(cnt) < gocv.ArcLength(cnt, false) {
                    continue
                }
                gocv.Rectangle(&colorImage, rect.BoundingRect, rectColor, 2)
                psVector := gocv.NewPointsVector()
                psVector.Append(cnt)
                gocv.DrawContours(&clone, psVector, 0, rectColor, 3)
                if rect.Center.X == (rect.BoundingRect.Max.X + rect.BoundingRect.Min.X) / 2 && rect.Center.Y == (rect.BoundingRect.Min.Y + rect.BoundingRect.Max.Y) / 2 {
                    //Does the circle fit inside the square?
                    if float64(rect.Width * rect.Height) > math.Pi * math.Pow(float64((rect.Height+rect.Width)/4), 2) {
                        gocv.Circle(&colorImage, image.Pt(rect.Center.X, rect.Center.Y), 2, matchColor, 3)
                        pieces = append(pieces, image.Pt(rect.Center.X, rect.Center.Y))
                    }
                }
            }

​

​

这个想法是，如果轮廓有5个点，你就可以找到包围矩形，如果轮廓是封闭的，在轮廓中心画一个圆圈，如果它适合于边界矩形，它们共享相同的中心，可能是一个弹奏片。注意--我想出了这个原则，它是基于观察圆圈和包围矩形的位置，当它们匹配起来的时候，它看起来更像是一个弹奏曲。

​

​

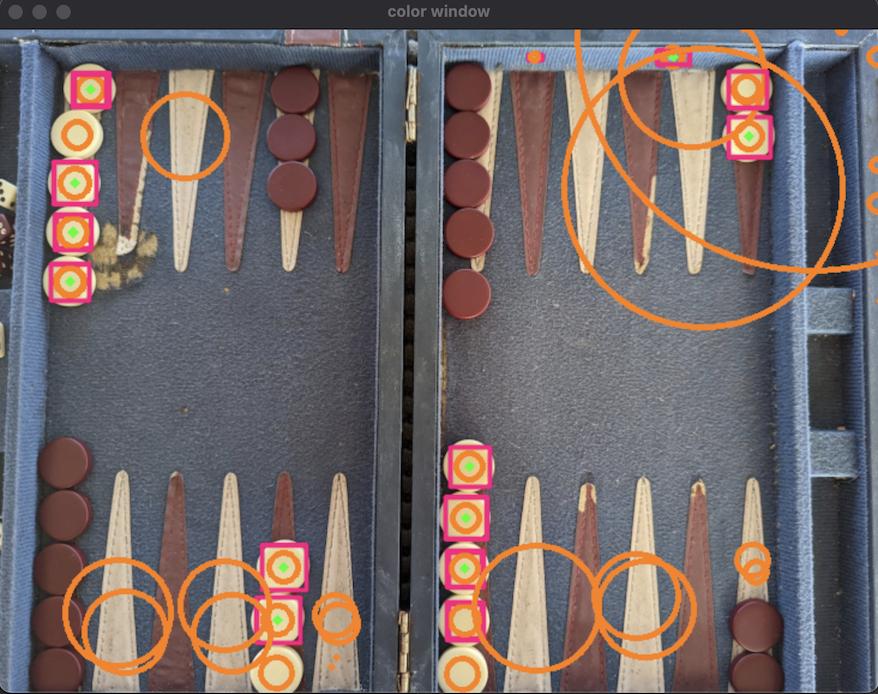

所以我正在取得一些很好的进展。然而，我的问题是帮助挖掘出其他颜色的片段，也许更“有力”地挖出白色的部分。我觉得我没有足够的工具可供我支配，好像我增加了一件事，我不得不减少另一件事，而且由于某种原因，我觉得在一块板上找到30轮chequers应该是相当健壮的。当我调整值寻找栗色碎片时，我可以得到其中的一些。

​

​

但是，正如你所看到的，当你玩门槛/侵蚀/膨胀时，这种差异并不能很好地找到它们。

​

编辑：

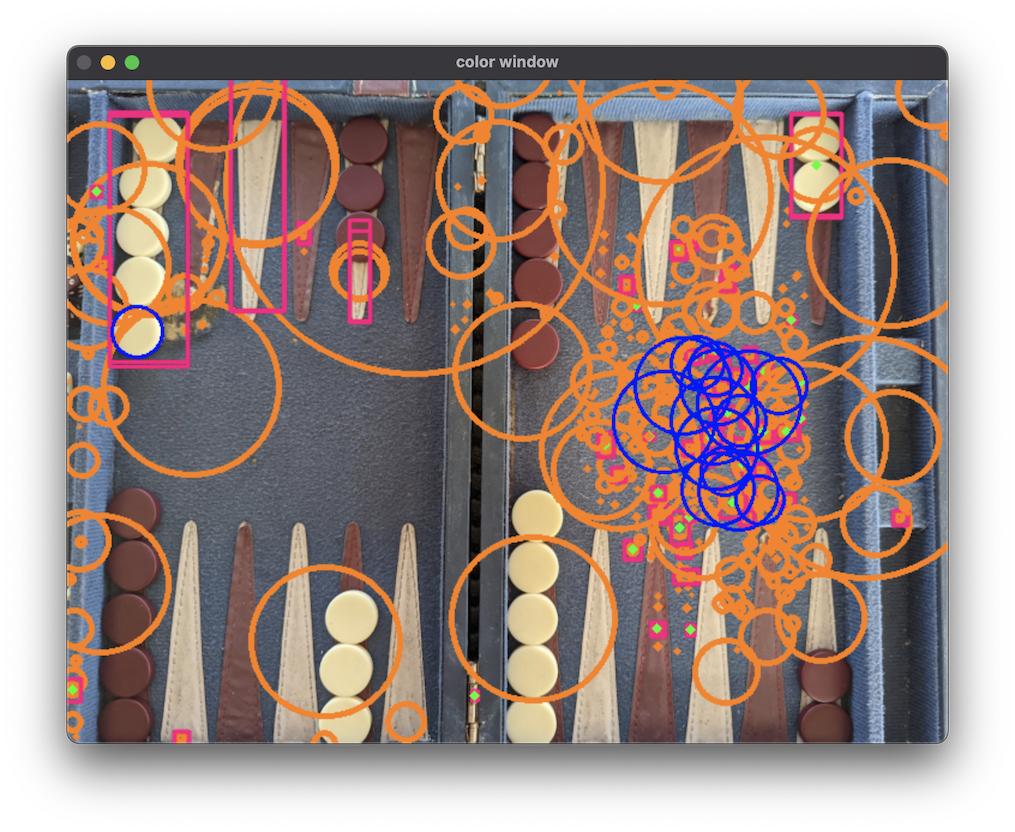

我加入了hough循环算法，以显示它经常会碰到假负片--在这种情况下，它得到了1。

            gocv.HoughCirclesWithParams(
                clone,
                &circles,
                gocv.HoughGradient,
                1,                     // dp
                15, // minDist
                75,                    // param1
                20,                    // param2
                20,                    // minRadius
                45,                     // maxRadius
            )
            blue := color.RGBA{0, 0, 255, 0}
            for i := 0; i < circles.Cols(); i++ {
                v := circles.GetVecfAt(0, i)
                // if circles are found
                if len(v) > 2 {
                    x := int(v[0])
                    y := int(v[1])
                    r := int(v[2])
                    gocv.Circle(&colorImage, image.Pt(x, y), r, blue, 2)
                }
            }

​

​

这是我用的门槛。

​

​

所以我意识到我在这里说了很多。我正在寻找一些帮助，以发现在董事会上的所有播放部分。我是在gocv中这样做的，但是如果有人有一个很好的引用或其他东西，我可以使用python /转换python代码。

没有任何修正的原始图像就在这里。正如我所说的，我的目标是自动检测板上的30块，然后我可以使用聚类算法来确定它们属于哪一组(我认为.)我想用最少的人的交互，拖动滑块，因为这不是一个有趣的/良好的用户体验.

我的想法

• 用户可以在组中拖动包围框，这样计算机就可以更容易地知道必须在其中查找部件。用户可以选择页面的颜色，这将告诉计算机它在
• 中应该查看的HSV值大致是多少，用户可以根据已知的开始位置进行校准，以便计算机知道应该在哪里查找。

​

​

Answer 1

这并不完全是你的问题的答案，但如果你用目标检测来代替，这就容易多了。在我的教程中，我也找到了不同的对象。在这种情况下，我将有2个或3个类别:光片，暗片，可能还有另一个空空间类。

我通常使用OpenCV和Darknet/YOLO来解决这些问题。我的youtube频道上有很多教程。这里有一个简单的方法来检测一些形状：https://www.youtube.com/watch?v=yOJIRArZeig，这里是另一个显示用于解决Sudoku：https://www.youtube.com/watch?v=BUG7HlhuArw的OpenCV和Darknet/YOLO的

你的案子会和上一个类似。您将得到检测到的对象向量，其中包含图像或视频帧中每个对象的边界框坐标。如果有兴趣，这是我推荐开始的教程视频：https://www.youtube.com/watch?v=pJ2iyf_E9PM
