iOS使用MetalKit和Swift深度的3D查看器不起作用

Question

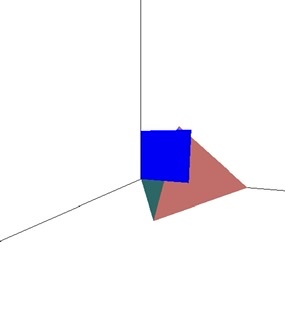

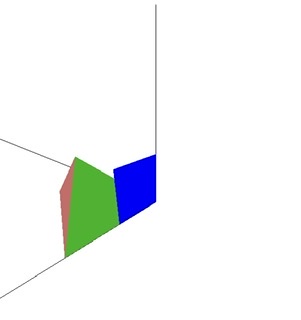

我正在使用金属与Swift为iOS构建一个3D查看器，我有一些问题，以使深度工作。从现在开始，我可以在3D中正确地绘制和渲染单个形状(比如一个简单的方形平面(4个三角形(每个面2个)或一个四面体(4个三角形))。然而，当我试图把两个形状画在一起时，这两个形状之间的深度是不起作用的。例如，平面放置在Z轴= 0后面的四边形，该四边形放置在Z>0。如果我从后面看这个场景(相机放在Z<0的某个地方)，那就没问题了。但是当我从前面看这个场景(相机放置在Z>0的某个地方)时，它就不工作了。即使平面被放置在四边形后面，它也是在四边形之前绘制的。

​

​

我认为飞机总是在四边形之前的屏幕上绘制(不管相机的位置)，因为drawPrimitives对飞机的调用是在调用四边形之前完成的。但是，我认为所有的深度和模板设置都会正确地处理这个问题。我不知道深度是否有效，因为深度纹理、模具状态等没有正确设置，或者每个形状都是在不同的drawPrimitives调用中绘制的。

换句话说，我是否必须在drawPrimitives的同一个调用中绘制所有形状才能使深度工作？这个对drawPrimitives的多次调用的思想是针对每个形状(三角形、直线或…)处理不同类型的原语类型。。

以下是我如何设置深度模板状态、深度纹理和呈现管道：

   init() {
   // some miscellaneous initialisation …
   // …
   // all MTL stuff :
   commandQueue = device.makeCommandQueue()
   // Stencil descriptor
   let depthStencilDescriptor = MTLDepthStencilDescriptor()
   depthStencilDescriptor.depthCompareFunction = .less
   depthStencilDescriptor.isDepthWriteEnabled = true
   depthStencilState = device.makeDepthStencilState(descriptor: depthStencilDescriptor)!

   // Library and pipeline descriptor & state
   let library = try! device.makeLibrary(source: shaders, options: nil)
   // Our vertex function name
   let vertexFunction = library.makeFunction(name: "basic_vertex_function")
   // Our fragment function name
   let fragmentFunction = library.makeFunction(name: "basic_fragment_function")
   // Create basic descriptor
   let renderPipelineDescriptor = MTLRenderPipelineDescriptor()
   // Attach the pixel format that si the same as the MetalView
   renderPipelineDescriptor.colorAttachments[0].pixelFormat = .bgra8Unorm
   renderPipelineDescriptor.depthAttachmentPixelFormat = .depth32Float_stencil8
   renderPipelineDescriptor.stencilAttachmentPixelFormat = .depth32Float_stencil8


    //renderPipelineDescriptor.stencilAttachmentPixelFormat = .stencil8
   // Attach the shader functions
   renderPipelineDescriptor.vertexFunction = vertexFunction
   renderPipelineDescriptor.fragmentFunction = fragmentFunction

   // Try to update the state of the renderPipeline
   do {
        renderPipelineState = try device.makeRenderPipelineState(descriptor: renderPipelineDescriptor)
   } catch {
        print(error.localizedDescription)
   }

   // Depth Texture
   let desc = MTLTextureDescriptor.texture2DDescriptor(pixelFormat: .stencil8, width: 576, height: 723, mipmapped: false)
   desc.storageMode = .private
   desc.usage = .pixelFormatView
   depthTexture = device.makeTexture(descriptor: desc)!
   // Uniforms buffer
   modelMatrix = Matrix4()
   modelMatrix.multiplyLeft(worldMatrix)

   uniformBuffer = device.makeBuffer( length: MemoryLayout<Float>.stride*16*2, options: [])
   let bufferPointer = uniformBuffer.contents()
   memcpy(bufferPointer, &modelMatrix.matrix.m, MemoryLayout<Float>.stride * 16)
   memcpy(bufferPointer + MemoryLayout<Float>.stride * 16, &projectionMatrix.matrix.m, MemoryLayout<Float>.stride * 16)
   }

而抽签功能：

function draw(in view: MTKView) {
    // create render pass descriptor
    guard let drawable = view.currentDrawable,
          let renderPassDescriptor = view.currentRenderPassDescriptor else {
        return
    }

    renderPassDescriptor.depthAttachment.texture = depthTexture
    renderPassDescriptor.depthAttachment.clearDepth = 1.0
    //renderPassDescriptor.depthAttachment.loadAction = .load
    renderPassDescriptor.depthAttachment.loadAction = .clear
    renderPassDescriptor.depthAttachment.storeAction = .store

    // Create a buffer from the commandQueue
    let commandBuffer = commandQueue.makeCommandBuffer()
    let commandEncoder = commandBuffer?.makeRenderCommandEncoder(descriptor: renderPassDescriptor)
    commandEncoder?.setRenderPipelineState(renderPipelineState)
    commandEncoder?.setFrontFacing(.counterClockwise)
    commandEncoder?.setCullMode(.back)
    commandEncoder?.setDepthStencilState(depthStencilState)

    // Draw all obj in objects
    // objects = array of Object; each object describing vertices and primitive type of a shape
    // objects[0] = Plane, objects[1] = Tetra
    for obj in objects {
        createVertexBuffers(device: view.device!, vertices: obj.vertices)
        commandEncoder?.setVertexBuffer(vertexBuffer, offset: 0, index: 0)
        commandEncoder?.setVertexBuffer(uniformBuffer, offset: 0, index: 1)

        commandEncoder?.drawPrimitives(type: obj.primitive, vertexStart: 0, vertexCount: obj.vertices.count)
    }

    commandEncoder?.endEncoding()
    commandBuffer?.present(drawable)
    commandBuffer?.commit()


}

有没有人知道什么是错的，什么是缺失的？欢迎任何建议！

编辑09/23/2022:代码更新

Answer 1

我头上没有几样东西：

• First

let desc = MTLTextureDescriptor.texture2DDescriptor(pixelFormat: .depth32Float_stencil8, width: 576, height: 723, mipmapped: false)

• Second

renderPipelineDescriptor.depthAttachmentPixelFormat = .depth32Float_stencil8

注意，两个地方的pixeFormat应该是相同的，而且由于您似乎也在使用模具测试，所以depth32Float_stencil8将是完美的。

• Third

现在你似乎缺少的另一件事是，在每次渲染之前清除深度纹理，对吗？因此，您应该将深度附件的加载操作设置为renderPassDescriptor.depthAttachment.loadAction = .clear，如下所示：

• Fourth (主观对你的使用)*

如果上述任何一种方法都不起作用，则可能需要在返回的颜色有alpha 0时调用，从而丢弃片段函数中带有alpha =0的框架。

还注意到了未来：

理想情况下，当每个新框架开始呈现时，深度纹理都是新鲜的和空的(首先绘制呈现传递的调用)，然后通过设置load操作.load和存储操作.store，将其重用到后续的绘制调用中。

例:假设你有3次绘图调用，假设在一个框架中绘制多边形-- wiz三角形、矩形、球体，那么您的深度附件设置应该如下所示：

框架1启动：

• 第一张画:三角形

- loadAction: Clear
- storeAction: Store

• 第二绘图:矩形

- loadAction: load
- storeAction: Store

• 第三次抽签:球形

- loadAction: load
- storeAction: store/dontcare

框架2启动：通知您清除新帧的第一次绘制调用的深度缓冲区

• 第一张画:三角形

- loadAction: Clear
- storeAction: Store

• 第二绘图:矩形

- loadAction: load
- storeAction: Store

• 第三次抽签:球形

- loadAction: load
- storeAction: store/dontcare

Answer 2

深度纹理像素格式不正确，请尝试将其像素格式更改为：MTLPixelFormatDepth32Float或MTLPixelFormatDepth32Float_Stencil8。
