将图像轮廓提取到svg中

Question

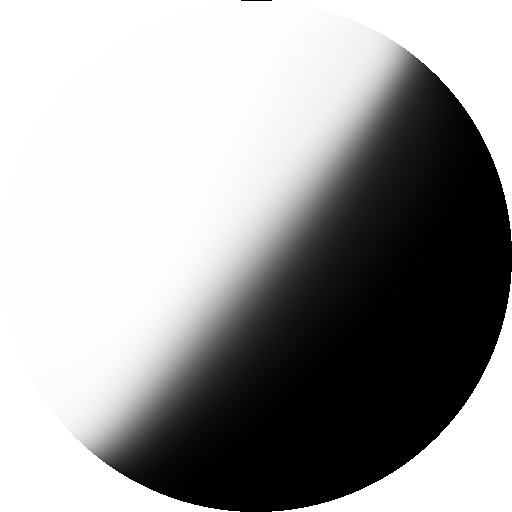

我有一个灰度圆和背景α的png图像。

​

我想提取50%的轮廓(只有对角线)，并将其作为一个路径导出到svg-图像。直到现在，我尝试用ImageMagick和Potrace来实现这一点，但是我无法获得所需的结果：

1. 下面的命令给出了完整的区域，而不是边框。在Inkskape打开后，我可以用手使轮廓透明，并在边框上添加颜色，然后也可以删除我不想要的圆圈的部分。但我宁愿有自动运行的东西。

convert input.png -threshold 50% pgm:- | potrace - --svg --invert > result.svg

1. I只能先提取与ImageMagick的边框，但也可以提取圆圈的一部分。我想我可以在结果上加上一个掩码，再次删除圆圈，但是如果我尝试使用potrace生成svg-图像，我只能得到轮廓的形状，但不能得到路径。

convert input.png -threshold 50% -edge 1 pgm:- | potrace - --svg --invert > result.svg

也许有一种完全不同的方法来实现我想要的。最好是通过命令行中的标准工具来完成，而不是手工完成，或者编写一个脚本来从头开始完成。

Answer 1

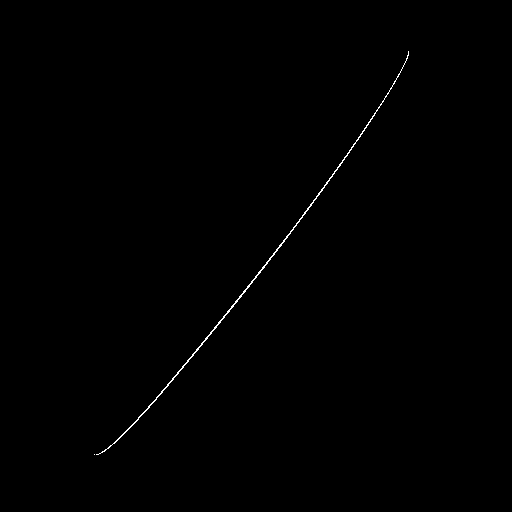

以下是如何在Imagemagick中提取50%的行。(要转换为SVG，请参见https://imagemagick.org/Usage/draw/#svg_output)

​

​

convert circle.png -fuzz 1% -fill red -opaque "gray(50%)" -fuzz 0  -fill black +opaque red -fill white -opaque red -alpha off result.png

​

​

如果只需要坐标，那么使用Unix语法

convert circle.png -fuzz 1% -fill red -opaque "gray(50%)" -fuzz 0  -fill black +opaque red -fill white -opaque red -alpha off txt: | sed 's/^\(.*\):.*$/\1/g' | tail -n +2

您可能希望减少模糊值，以获得更窄的线。
