问Azure:无法通过RDP访问另一个辐式虚拟网络中的VM
EN

Stack Overflow用户
提问于 2022-09-15 23:13:13
回答 3查看 252关注 0票数 2

我有下面的Vnets

​

​

vnet-hub-poc-hubspoke是集线器Vnet

它有以下子网

​

​

有一个firewall

​

​

然后用Prod & Dev Vnets观察

​

​

​

​

Prod Vnet配置如下所示

​

​

​

​

Dev Vnet配置如下所示

​

​

​

​

我已经创建了以下VMs --每个Vnet中有一个

​

​

有以下规则

​

​

​

​

我有下面的Route tables

​

​

使用以下配置

​

​

​

​

我可以从这两个am到防火墙，但是我不能使用RDP。

​

​

​

​

我遗漏了什么？

更新：：我猜请求是去防火墙(10.11.253.4)，但是超时了。

C:\Users\kavija>tracert 10.13.2.4 追踪路线至10.13.2.4，最多30跳

​

​

Update#2:我使用了下面的脚本

代码语言：javascript
复制
# Define Variable
rgName=SpokeToSpoke
location=eastus
hubVNetName=vnet-hub
prodVnetName=vnet-prod
devVnetName=vnet-dev
myFirewallPublicIPName="firewallPublicIP"
azFirewallName="azFirewallName"
azureworkloadRG="AzureProdWorkLoad"
azureDevWorkloadRG="AzureDevWorkLoad"
VmUser="demouserXXX"
VmName1="ProdSever"
VmName2="DevSever"
fwRouteTableProdName=prod-route-table
fwRouteTableDevName=dev-route-table
bastionName="MyBastion"
bastionPIPName="bastionpip"
rdpRuleName=AllowRDP
priority=200
rgroup=prod-ukw-core-rg
access=Allow
description="Allow RDP from office IP address"
destPort=3389
direction=Inbound
protocol=TCP

# Create Resource Group
az group create --name $rgName --location $location

# Create Azure Hub VNET
az network vnet create -g $rgName --name $hubVNetName --address-prefixes 10.11.0.0/16 --location $location
az network vnet subnet create -g $rgName --vnet-name $hubVNetName --name Management --address-prefix 10.11.1.0/24
az network vnet subnet create -g $rgName --vnet-name $hubVNetName --name AppGatewaySubnet --address-prefix 10.11.252.0/26
az network vnet subnet create -g $rgName --vnet-name $hubVNetName --name AzureBastionSubnet --address-prefix 10.11.252.64/27
az network vnet subnet create -g $rgName --vnet-name $hubVNetName --name AzureFirewallSubnet --address-prefix 10.11.253.0/26
az network vnet subnet create -g $rgName --vnet-name $hubVNetName --name GatewaySubnet --address-prefix 10.11.254.0/27

# Create Azure Dev VNET
az network vnet create -g $rgName --name $devVnetName --address-prefixes 10.12.0.0/16  --location $location
az network vnet subnet create -g $rgName --vnet-name $devVnetName --name Management --address-prefix 10.12.1.0/24
az network vnet subnet create -g $rgName --vnet-name $devVnetName --name Workload1 --address-prefix 10.12.2.0/24

# Create Azure Prod VNET
az network vnet create -g $rgName --name $prodVnetName --address-prefixes 10.13.0.0/16  --location $location
az network vnet subnet create -g $rgName --vnet-name $prodVnetName --name Management --address-prefix 10.13.1.0/24
az network vnet subnet create -g $rgName --vnet-name $prodVnetName --name Workload1 --address-prefix 10.13.2.0/24

# Dev Subnet NSG
az network nsg create -g $rgName -n Dev-Management-subnet -l $location -o table
az network nsg create -g $rgName -n Dev-Workload1-subnet -l $location -o table
az network vnet subnet update -g $rgName --vnet-name $devVnetName --name Management --network-security-group Dev-Management-subnet
az network vnet subnet update -g $rgName --vnet-name $devVnetName --name Workload1 --network-security-group Dev-Workload1-subnet

# Prod Subnet NSG
az network nsg create -g $rgName -n Prod-Management-subnet -l $location -o table
az network nsg create -g $rgName -n Prod-Workload1-subnet -l $location -o table
az network vnet subnet update -g $rgName --vnet-name $prodVnetName --name Management --network-security-group Prod-Management-subnet
az network vnet subnet update -g $rgName --vnet-name $prodVnetName --name Workload1 --network-security-group Prod-Workload1-subnet

# Enable RDP at NSG Level for Dev Workload
az network nsg rule create --name $rdpRuleName --nsg-name Dev-Workload1-subnet --priority $priority --resource-group $rgName --access $access --description "$description" --destination-port-ranges $destPort --direction $direction --protocol $protocol --source-address-prefixes "*"

# Enable RDP at NSG Level for Prod Workload
az network nsg rule create --name $rdpRuleName --nsg-name Prod-Workload1-subnet --priority $priority --resource-group $rgName --access $access --description "$description" --destination-port-ranges $destPort --direction $direction --protocol $protocol --source-address-prefixes "*"

# Create Firewall
az network public-ip create --name $myFirewallPublicIPName --resource-group $rgName --sku Standard --allocation-method Static
az network firewall create -g $rgName -n $azFirewallName --vnet-name $hubVNetName --sku AZFW_VNet --tier Standard
az network firewall ip-config create   --firewall-name $azFirewallName   --name FW-config1 --public-ip-address $myFirewallPublicIPName  --resource-group $rgName   --vnet-name $hubVNetName
az network firewall update --name $azFirewallName --resource-group $rgName
fwprivaddr="$(az network firewall ip-config list -g $rgName -f $azFirewallName --query "[?name=='FW-config1'].privateIpAddress" --output tsv)"

# Hub-Spoke-Hub Peering
az network vnet peering create -g $rgName --name HUBtoProd --vnet-name $hubVNetName --remote-vnet $prodVnetName --allow-vnet-access --allow-forwarded-traffic --allow-gateway-transit

az network vnet peering create -g $rgName --name HUBtoDEV --vnet-name $hubVNetName --remote-vnet $devVnetName --allow-vnet-access --allow-forwarded-traffic  --allow-gateway-transit

az network vnet peering create -g $rgName --name ProdtoHUB --vnet-name $prodVnetName --remote-vnet $hubVNetName --allow-vnet-access --allow-forwarded-traffic --allow-gateway-transit

az network vnet peering create -g $rgName --name DEVtoHUB --vnet-name $devVnetName --remote-vnet $hubVNetName --allow-vnet-access --allow-forwarded-traffic --allow-gateway-transit

# Create Route table from Dev to Hub
az network route-table create --name $fwRouteTableDevName -g $rgName -l $location --disable-bgp-route-propagation true
az network route-table route create -g $rgName --name DevToProdSubnet-Route --route-table-name $fwRouteTableDevName --address-prefix 10.13.0.0/16  --next-hop-type VirtualAppliance --next-hop-ip-address $fwprivaddr
az network vnet subnet update -g $rgName --vnet-name $devVnetName -n Workload1 --address-prefixes 10.12.2.0/24 --route-table $fwRouteTableDevName

# Create Route table from Prod to Hub
az network route-table create --name $fwRouteTableProdName -g $rgName -l $location --disable-bgp-route-propagation true
az network route-table route create -g $rgName --name ProdToHubSubnet-Route --route-table-name $fwRouteTableProdName --address-prefix 10.12.0.0/16  --next-hop-type VirtualAppliance --next-hop-ip-address $fwprivaddr
az network vnet subnet update -g $rgName --vnet-name $prodVnetName -n Workload1 --address-prefixes 10.13.2.0/24 --route-table $fwRouteTableProdName

# Create Azure Bastion for Azure
az network public-ip create --resource-group $rgName --name $bastionPIPName --sku Standard --location $location
az network bastion create --name $bastionName --public-ip-address $bastionPIPName --resource-group $rgName --vnet-name $hubVNetName --location $location

# Create VM in Dev Vnet - Workload1 Subnet to test Spoke-to-Spoke communication
az group create --name $azureDevWorkloadRG --location $location
devWorkLoadSubNetID=$(az network vnet subnet show --resource-group $rgName --name "Workload1" --vnet-name $devVnetName --query id -o tsv)
az vm create --resource-group $azureDevWorkloadRG --name $VmName --image win2016datacenter --admin-username $VmUser --admin-password $AdminPassword --size Standard_B1s --use-unmanaged-disk --storage-sku Standard_LRS --subnet $devWorkLoadSubNetID --nsg "" --public-ip-address ""

# Create VM in Prod VNet - Workload1 Subnet
az group create --name $azureworkloadRG --location $location
prodWorkLoadSubNetID=$(az network vnet subnet show --resource-group $rgName --name "Workload1" --vnet-name $prodVnetName --query id -o tsv)
az vm create --resource-group $azureworkloadRG --name $VmName1 --image win2016datacenter --admin-username $VmUser --admin-password $AdminPassword --size Standard_B1s --use-unmanaged-disk --storage-sku Standard_LRS --subnet $prodWorkLoadSubNetID --nsg "" --public-ip-address ""

Update#3: --我也尝试过创建网关

代码语言：javascript
复制
# Azure VNET Gateway
az network public-ip create -g $rgName --name pip-hub-gateway --allocation-method dynamic --dns-name $hubVNetName
az network vnet-gateway create -g $rgName --name vgw --vnet $hubVNetName --public-ip-address pip-hub-gateway --gateway-type vpn --client-protocol SSTP --sku Basic

az network vnet peering create -g $rgName --name ProdtoHUB --vnet-name $prodVnetName --remote-vnet $hubVNetName --allow-vnet-access --allow-forwarded-traffic --allow-gateway-transit  --use-remote-gateways

az network vnet peering create -g $rgName --name DEVtoHUB --vnet-name $devVnetName --remote-vnet $hubVNetName --allow-vnet-access --allow-forwarded-traffic --allow-gateway-transit  --use-remote-gateways

az network route-table route create -g $rgName --name DevToProdSubnet-Route --route-table-name $fwRouteTableDevName --address-prefix 10.13.0.0/16   --next-hop-type VirtualNetworkGateway

az network route-table route create -g $rgName --name ProdToHubSubnet-Route --route-table-name $fwRouteTableProdName --address-prefix 10.12.0.0/16   --next-hop-type VirtualNetworkGateway
azure-virtual-machine
azure-virtual-network
azure
EN

回答 3

Stack Overflow用户

回答已采纳

发布于 2022-09-23 13:43:36

使用下面的脚本，我能够在辐射网络之间建立通信。

参考： https://github.com/jillesca/azure/tree/main/hub%20%26%20spoke

代码语言：javascript
复制
az group create --name techTalk --location eastus

az network vnet create \
  --name hub-vnet \
  --resource-group techTalk \
  --subnet-name hub-subnet \
  --address-prefixes 10.0.0.0/16 \
  --subnet-prefixes 10.0.1.0/24

az network vnet create \
  --name spoke1-vnet \
  --resource-group techTalk \
  --subnet-name spoke1-subnet \
  --address-prefixes 10.1.0.0/16 \
  --subnet-prefixes 10.1.1.0/24

az network vnet create \
  --name spoke2-vnet \
  --resource-group techTalk \
  --subnet-name spoke2-subnet \
  --address-prefixes 10.2.0.0/16 \
  --subnet-prefixes 10.2.1.0/24

az network vnet subnet create \
  --vnet-name hub-vnet \
  --name GatewaySubnet \
  --resource-group techTalk \
  --address-prefix 10.0.255.0/27

az network public-ip create \
  --name gateway-ip-address \
  --resource-group techTalk \
  --allocation-method Dynamic \
  --sku Basic

az network vnet-gateway create \
  --name vnet-Gateway \
  --location eastus \
  --public-ip-address gateway-ip-address \
  --resource-group techTalk \
  --vnet hub-vnet \
  --gateway-type Vpn \
  --sku Standard \
  --vpn-type RouteBased \
  --no-wait

az network route-table create \
  --resource-group techTalk \
  --name spoke1RouteTable

az network route-table route create \
 --name spoke1ToSpoke2 \
 --resource-group techTalk \
 --route-table-name spoke1RouteTable \
 --address-prefix 10.2.1.0/24  \
 --next-hop-type VirtualNetworkGateway

az network vnet subnet update \
  --vnet-name spoke1-vnet \
  --name spoke1-subnet \
  --resource-group techTalk \
  --route-table spoke1RouteTable

az network route-table create \
  --resource-group techTalk \
  --name spoke2RouteTable

az network route-table route create \
 --name spoke2ToSpoke1 \
 --resource-group techTalk \
 --route-table-name spoke2RouteTable \
 --address-prefix 10.1.1.0/24  \
 --next-hop-type VirtualNetworkGateway

az network vnet subnet update \
  --vnet-name spoke2-vnet \
  --name spoke2-subnet \
  --resource-group techTalk \
  --route-table spoke2RouteTable

az network vnet peering create \
    --resource-group techTalk \
    --name spoke1-Peering \
    --vnet-name hub-vnet \
    --remote-vnet spoke1-vnet \
    --allow-vnet-access \
    --allow-gateway-transit \
    --allow-forwarded-traffic

az network vnet peering create \
    --resource-group techTalk \
    --name spoke1-hub-Peering \
    --vnet-name spoke1-vnet \
    --remote-vnet hub-vnet \
    --allow-vnet-access \
    --use-remote-gateways

az network vnet peering create \
    --resource-group techTalk \
    --name spoke2-Peering \
    --vnet-name hub-vnet \
    --remote-vnet spoke2-vnet \
    --allow-vnet-access \
    --allow-gateway-transit \
    --allow-forwarded-traffic

az network vnet peering create \
    --resource-group techTalk \
    --name spoke2-hub-Peering \
    --vnet-name spoke2-vnet \
    --remote-vnet hub-vnet \
    --allow-vnet-access \
    --use-remote-gateways

az network nsg create -g techTalk -n spoke1-subnet-ng -l eastus
az network nsg create -g techTalk -n spoke2-subnet-ng -l eastus

az network vnet subnet update \
  --vnet-name spoke1-vnet \
  --name spoke1-subnet \
  --resource-group techTalk \
  --route-table spoke1RouteTable \
  --network-security-group spoke1-subnet-ng

az network vnet subnet update \
  --vnet-name spoke2-vnet \
  --name spoke2-subnet \
  --resource-group techTalk \
  --route-table spoke2RouteTable \
  --network-security-group spoke2-subnet-ng

az network nsg rule create --name rdpRule --nsg-name spoke1-subnet-ng --priority 200 --resource-group techTalk --access Allow --description "Allow RDP" --destination-port-ranges 3389 --direction Inbound --protocol TCP --source-address-prefixes "*"

az network nsg rule create --name rdpRule --nsg-name spoke2-subnet-ng --priority 200 --resource-group techTalk --access Allow --description "Allow RDP" --destination-port-ranges 3389 --direction Inbound --protocol TCP --source-address-prefixes "*"

az network vnet subnet create -g techTalk --vnet-name hub-vnet --name AzureBastionSubnet --address-prefix 10.0.252.64/27

az network public-ip create --resource-group techTalk  --name bastionpip  --sku Standard --location eastus
az network bastion create --name MyBastion --public-ip-address bastionpip --resource-group techTalk  --vnet-name hub-vnet --location eastus --no-wait

# Create VM in Dev Vnet - Workload1 Subnet to test Spoke-to-Spoke communication
devWorkLoadSubNetID=$(az network vnet subnet show --resource-group techTalk  --name spoke1-subnet  --vnet-name spoke1-vnet  --query id -o tsv)
az vm create --resource-group techTalk  --name VM1 --image win2016datacenter --admin-username $VmUser --admin-password $AdminPassword --size Standard_B1s --use-unmanaged-disk --storage-sku Standard_LRS --subnet $devWorkLoadSubNetID --nsg "" --public-ip-address ""   --no-wait

# Create VM in Prod VNet - Workload1 Subnet
prodWorkLoadSubNetID=$(az network vnet subnet show --resource-group techTalk  --name spoke2-subnet  --vnet-name spoke2-vnet  --query id -o tsv)
az vm create --resource-group techTalk  --name VM2 --image win2016datacenter --admin-username $VmUser --admin-password $AdminPassword --size Standard_B1s --use-unmanaged-disk --storage-sku Standard_LRS --subnet $prodWorkLoadSubNetID --nsg "" --public-ip-address ""   --no-wait
票数 0
EN

Stack Overflow用户

发布于 2022-09-16 11:52:41

由于以下原因之一，远程桌面无法连接到远程计算机：

  1. 未启用对服务的远程访问。
  2. 通过Azure Portal关闭远程计算机，因为Start已褪色，而重新启动和停止未启用
  3. 远程计算机在网络上不可用。

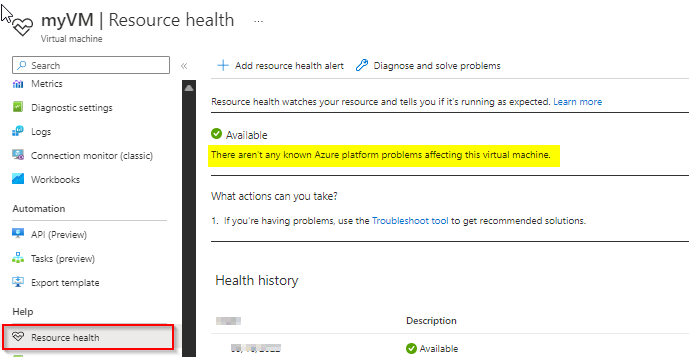

要解决这个问题，请检查您的vm 资源健康状况处于健康状态，这可能会影响到Vm在蔚蓝平台上的连接。如果它不健康，你可以诊断和解决问题。

​

​

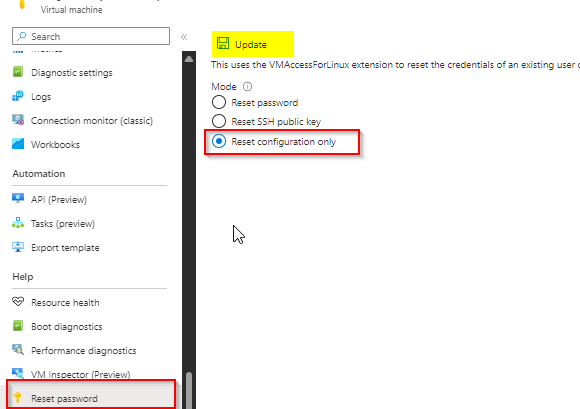

  1. 尝试重置密码配置--只有--这将有助于防止远程连接被禁用或RDP被Windows规则阻塞时的RDP配置。并尝试访问RDP

​

​

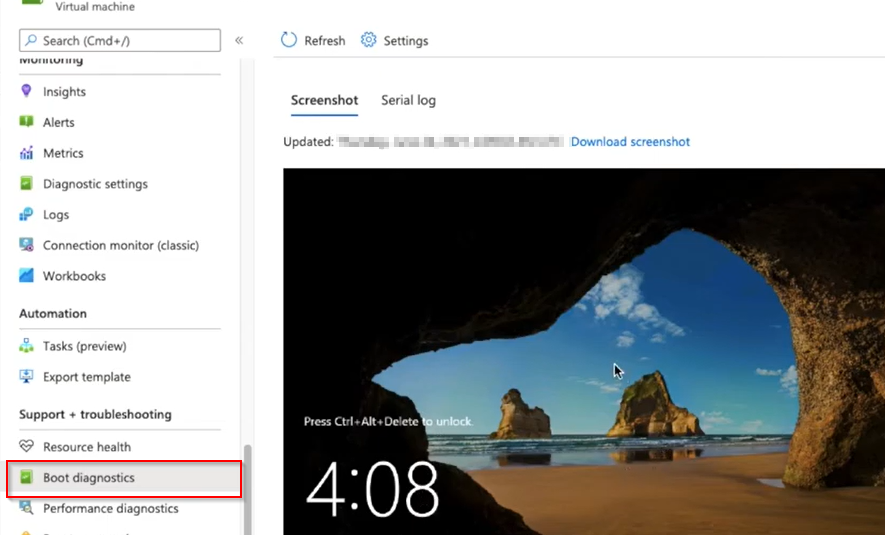

  1. 确保您已经配置了引导诊断尝试启用诊断，您可以看到引导诊断的屏幕截图，下载串行日志的屏幕快照，调查控制台日志的问题，并验证附加信息的控制台日志以确定为什么RDP在您的情况下无法运行。

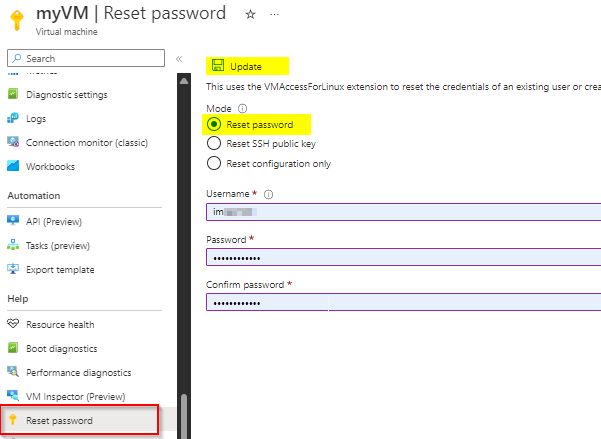

  1. 尝试重置您的用户凭据，并提供用户名、密码和更新。它重置本地管理员密码并尝试访问RDP。

​

​

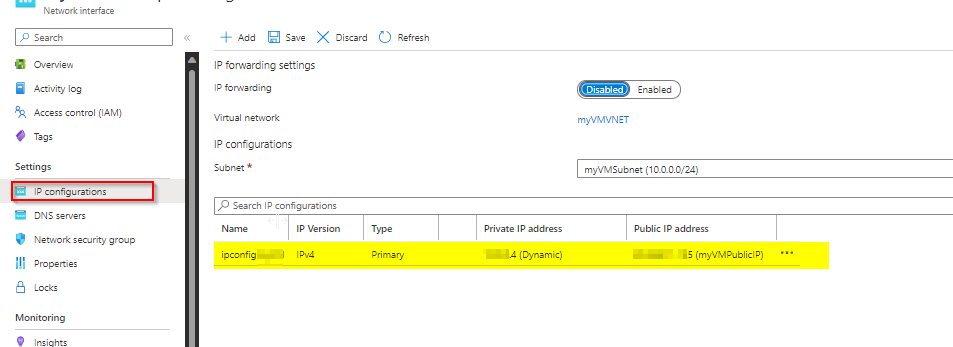

  1. Orelse，在虚拟机->网络中设置->，点击您的网络接口作为(web服务器) ->在网络接口上-> ip配置点击私有ip地址。

​

​

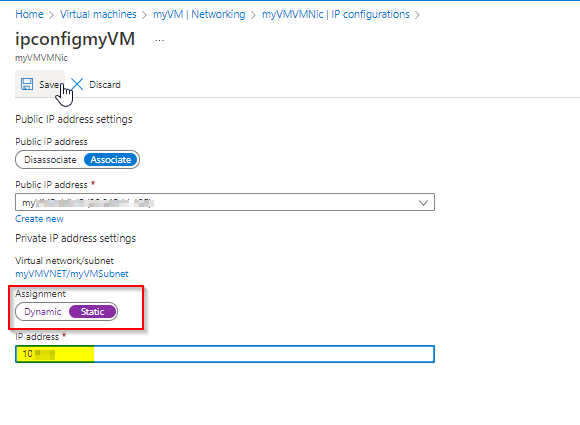

尝试将赋值更改为静态的，并提供不同的静态ip地址，并在连接到动态后保存和尝试通过RDP访问VM。

​

​

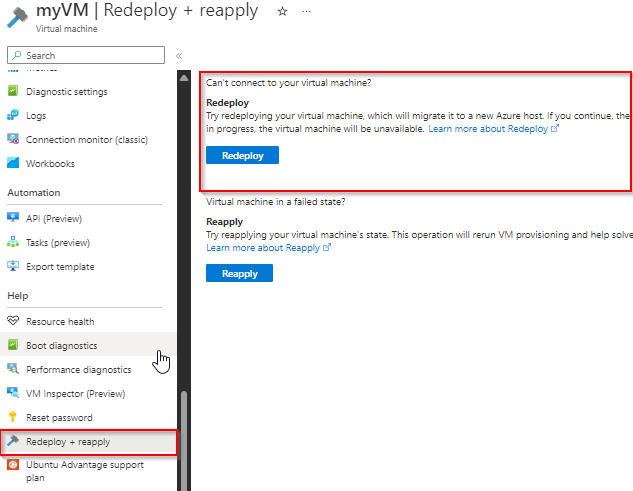

假设您无法访问RDP，请尝试按以下方式重新部署。如果通过重新部署任何底层问题或网络问题，我们可以解决这个问题，那么它将重新部署中的另一个主机中的虚拟机，并将丢失短暂的磁盘数据，并更新与VM相关的动态IP地址。

​

​

票数 2
EN

Stack Overflow用户

发布于 2022-09-21 10:41:19

你有什么样的防火墙规则？

我还有三个建议：

1)检查是否将NSG附加到VM

  • 不建议同时使用子网附加和NIC附加NSG规则。从屏幕截图中不确定是否子网附加NSG是唯一的NSG
  • 默认规则65000应该允许来自对等VNet的访问。
  • Unless you have a specific reason to, we recommend that you associate a network security group to a subnet, or a network interface, but not both. Since rules in a network security group associated to a subnet can conflict with rules in a network security group associated to a network interface, you can have unexpected communication problems that require troubleshooting.参考文献：https://learn.microsoft.com/en-us/azure/virtual-network/network-security-group-how-it-works

2)检查RDP设置

  • 为了使RDP正常工作，我个人不得不在串行控制台上运行reg add "HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server" /v MaxOutstandingConnectionsx /t REG_DWORD /d 10000。

3)捕获网络流量

  • 捕获目标子网上的网络流量以查看
    • 如果流量通过防火墙
    • 并查看目标VM是否为初始SYN段发送ACK数据包

  • 然后将捕获的流量与防火墙规则、统计数据和日志进行比较，以确定防火墙是否阻塞了访问。
票数 1
