Gnuplot与OriginLab绘图的区别

Question

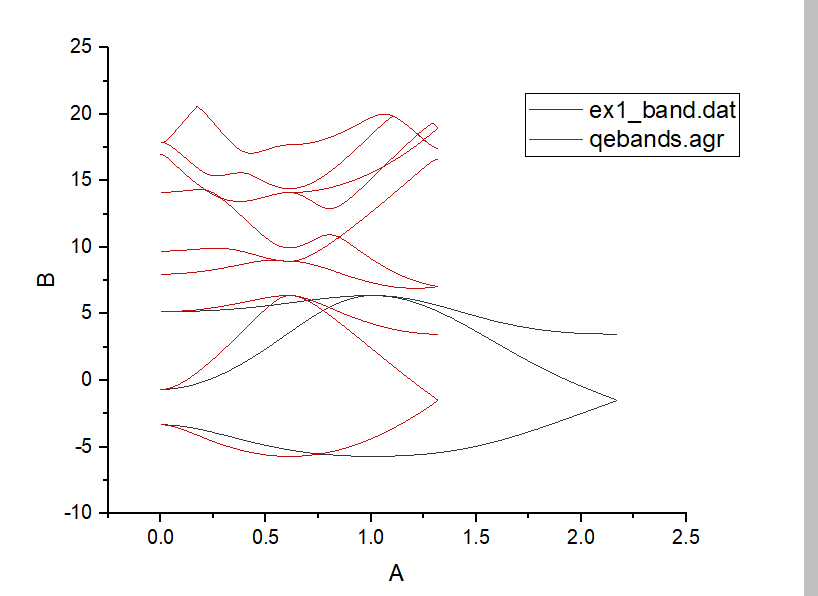

我有两个数据文件，qebands.agr和ex1_band.dat。当我使用OriginLab绘制它们时，我直接得到了以下数字：

​

​

另一方面，有人在以下脚本中使用Gnuplot：

set xtics nomirr
set x2tics
set xrange [*:*] noextend
set x2range [*:*] noextend
plot 'qebands.agr' w l, 'ex1_band.dat' axes x2y1 w l

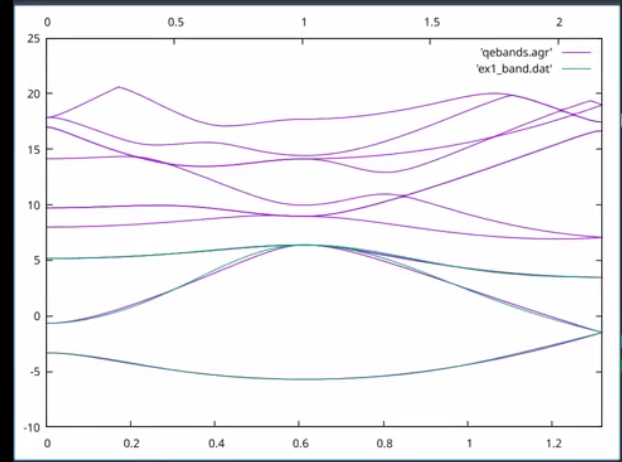

并得到：

​

​

我以前没用过侏儒图形。有人能告诉我这两个数字为什么不同吗？也就是说，为什么x轴的比例在这两种数字上是不同的？

Answer 1

取决于哪个图像是想要的..。

在gnuplot命令的第二部分中删除axes x2y1，您将得到一个类似于Origin的绘图。

您将显式地指定'ex1_band.dat'被绘制为axes x2y1 (x2 =顶x轴，y1 =左y轴)。默认情况下，gnuplot独立地对两个x轴进行标号，除非您将它们链接起来(选中help link)。

Origin正在绘制两个相对于x1y1轴的文件。
