用pyvis分别显示所有边的方式绘制多边有向图

Question

注意:这篇文章与this one直接相关，只是我在pyvis中寻找一个解决方案。

我想画一个多边有向图，也就是说，每对节点都与两个相反方向的边相连。要做到这一点，重要的是，这两个边缘不重叠的视觉。在使用networkx.draw()时，可以通过将connectionstyle='arc3, rad = 0.1'传递给nx.draw() (如描述的here )来解决这个问题。但是，我使用的是pyvis中的解决方案。

使用networkx.draw()的示例

import networkx
from pyvis.network import Network

# create a graph
G = nx.MultiDiGraph()
G.add_edges_from([
    (1, 2),
    (2, 3),
    (3, 2),
    (2, 1),
])


# draw with networkx using the proposed solution

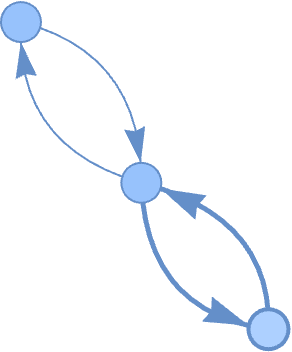

nx.draw(G, connectionstyle='arc3, rad = 0.1')

​

​

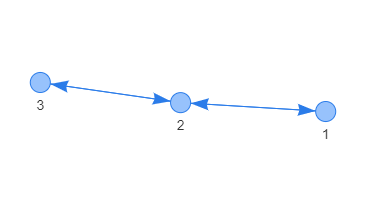

# This is how the graph currently looks with pyvis
nt = Network('500px', '500px',directed=True)
nt.from_nx(G)
nt.show('nx.html')

​

​

Answer 1

你用的是什么版本？我刚试着运行你的代码：

import networkx as nx
from pyvis.network import Network

# create a graph
G = nx.MultiDiGraph()
G.add_edges_from([
    (1, 2),
    (2, 3),
    (3, 2),
    (2, 1),
])

# This is how the graph currently looks with pyvis
nt = Network('500px', '500px',directed=True)
nt.from_nx(G)
nt.show('nx.html')

我得到了你想要的结果：

​

​

您可以在这里找到输出HTML：https://pastecode.io/s/anav9333

我使用的是pyvis=0.3.0版本
