用朱莉娅中的Makie.jl填充楼梯下面的区域

Question

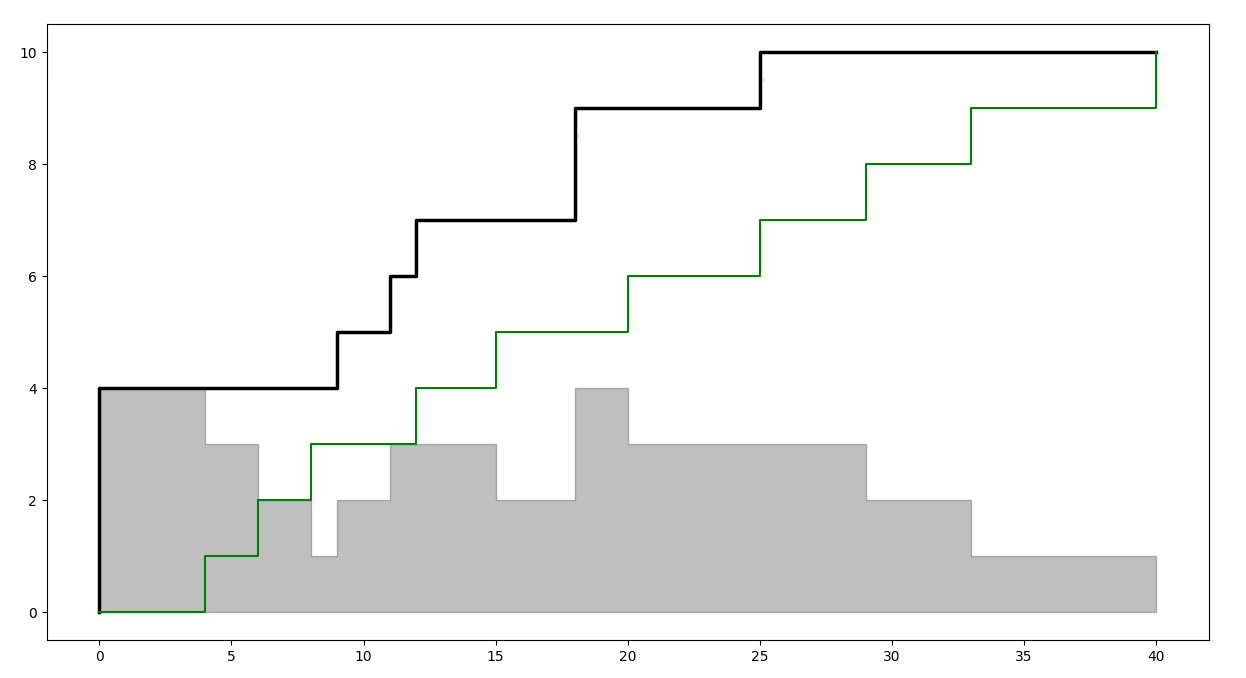

我想填充stairs!()图下面的区域(在楼梯和x轴之间)，以便得到像图像中的灰色区域，但具有特定的%透明度。

​

​

Answer 1

一种有点烦人的方法(深入楼梯图以获得图形点)：

function stairpts(s)
    pts = s.plots[1].converted[1][]
    [p[1] for p in pts], [p[2] for p in pts]
end

s = stairs!(xs, ys, step=:post)

xs′, ys′ = stairpts(s)
band!(xs′, 0*ys′, ys′, color=(s.color, 0.25)) # 0.25 alpha

为这种类型的绘图创建一个食谱可能更好。

Answer 2

您显示的内容看起来像多个条形图或直方图(hist!()函数或barplot!()函数)，具有透明度，允许透视重叠。您可以使用barplot或hist! (取决于您的数据)而不是使用stairs!来完成此操作吗？如果希望条形图在轮廓上更加统一，则可以使大纲strokewidth更厚，而与条形图相同的strokecolor。
