matplotlib pgf pdf注释序言导致空白额外页

Question

我试图添加一些工具提示到matplotlib pdf文件。为了做到这一点，我使用的是pgf，所以我可以在序言中添加“pdf注释”。但是，当我在序言中添加pdf注释时，我会得到一个空白的额外页面。其他包，如xcolor和hyperref (例如)，则不会出现这种情况。

下面是用于测试的代码，这是从这一讨论获得的

import matplotlib as mpl
import matplotlib.pyplot as plt

mpl.use("pgf")
pgf_with_pdflatex = {
  "pgf.texsystem": "pdflatex",
  "pgf.preamble": r"\usepackage{pdfcomment}",
}
mpl.rcParams.update(pgf_with_pdflatex)
fig = plt.figure(figsize=(4.5,2.5))
for i in range(5):
    plt.text(i,i,r"\pdftooltip{\rule{0.3cm}{0.3cm}}{(%d,%d)}" % (i,i))

plt.plot(range(5), linewidth = 10)
plt.savefig("tooltips.pdf")
plt.close()

这是可行的，只是它会产生额外的页面。下面是一个简约版本，它再现了这个问题。

import matplotlib as mpl
import matplotlib.pyplot as plt
mpl.use("pgf")
mpl.rcParams["pgf.texsystem"] = "pdflatex"
#mpl.rcParams["pgf.preamble"] = r"\usepackage{pdfcomment}" # uncomment to get blank page
plt.plot(range(5), linewidth = 10)
plt.savefig("tooltips.pdf")
plt.close()

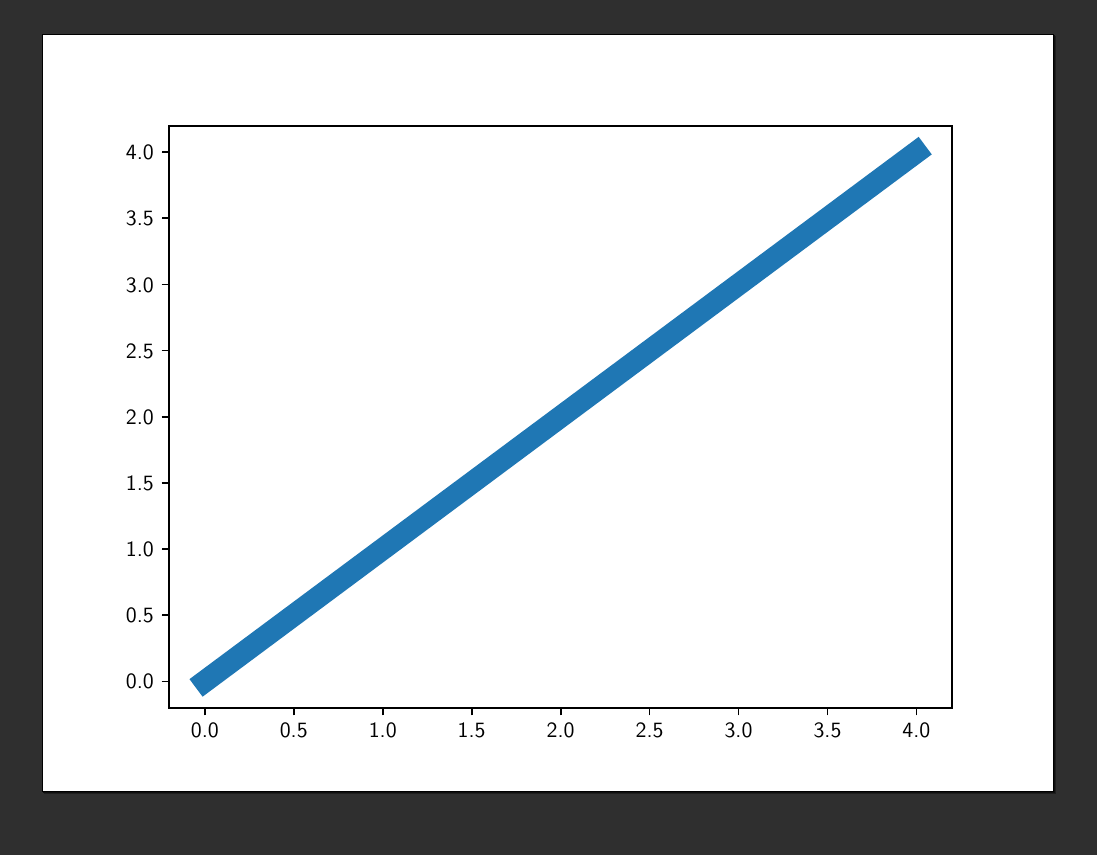

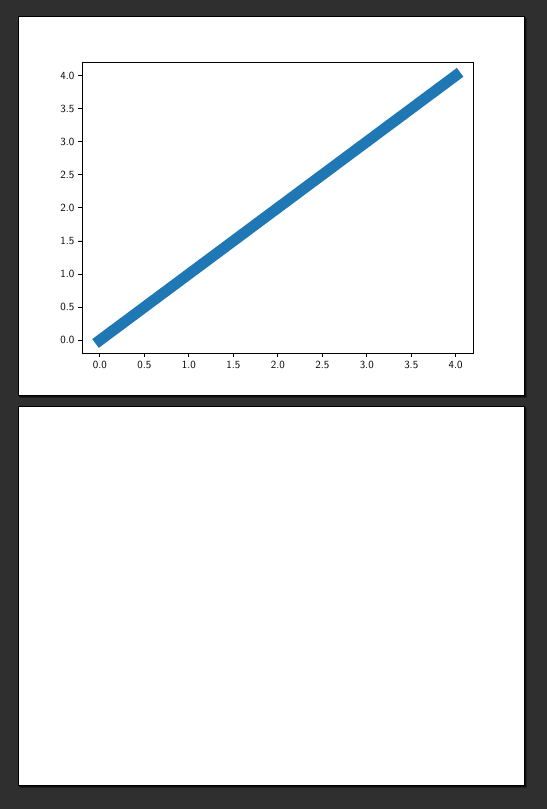

本质上，如果您取消注释这一行，您将得到一个额外的空白页作为输出，我不想要。下面是我得到的两个例子截图，一个带有额外的页面，另一个没有(我所更改的只是取消对行的注释)。

​

​

​

​

作为额外信息，我的pdflatex版本是：

pdfTeX 3.14159265-2.6-1.40.20 (TeX Live2019/Debian)

python3版本是：

Python 3.8.10

Matplotlib版本是：

3.3.2

请帮助，请仁慈，这是我第一次发布一个问题。

编辑:根据请求，下面是中间的LaTeX文件。这是一个pgf文件的形式，其中一个将包括在一个tex文档，我认为。我不知道如何直接获得.tex。

Answer 1

不漂亮，但我想我在附近找到了一份工作。下面是修改后的最小版本，它只输出一个页面。基于samcarter_is_at_topanswers.xyz的注释，问题在于matplotlib而不是LaTeX，因此我只在脚本中包含了pdflatex调用。以下是最低工作版本：

import matplotlib as mpl
import matplotlib.pyplot as plt
mpl.use("pgf")
mpl.rcParams["pgf.texsystem"] = "pdflatex"
mpl.rcParams["pgf.preamble"] = r"\usepackage{pdfcomment}"
plt.plot(range(5), linewidth = 10, zorder = 10)
plt.savefig("tooltips.pgf")
plt.close()
import subprocess
with open("tooltips.tex", "w") as f:
    f.write(r"""
\documentclass{standalone}
\usepackage{pgf}
\usepackage{pdfcomment}
\begin{document}
\input{tooltips.pgf}
\end{document}
    """)
subprocess.run(["pdflatex", "tooltips.tex"])

注意，matplotlib输出的是.pgf文件，而不是.pdf文件。
