SolarThermalCollectors、HotWaterTank和GroundSourceHeatExchanger模型

Question

在这个模型中，我想要模拟的变化，在马戏团的wheather条件(例如，太阳辐射全年)，太阳能热集热器，首先是热水箱。在热水箱达到最大值之后。允许的温度，来自太阳能集热器的过量热量将被释放到地面。为了模拟热的释放，我采用了带有附加热口的单U管模型.如果不将过量的热量释放到地面，则中等温度(如水)超过太阳能集热器的允许温度130 Celcius。为了模拟从系统中吸收热量的地面以及从系统中抽出多少热量，我应该用哪个组件连接地源换热器的热端口？

SolarThermalConnectors与HotwaterTank和BoreHole连接

Answer 1

除非实际的物理系统是按照您的描述设计的，否则我将以不同的方式设计它：

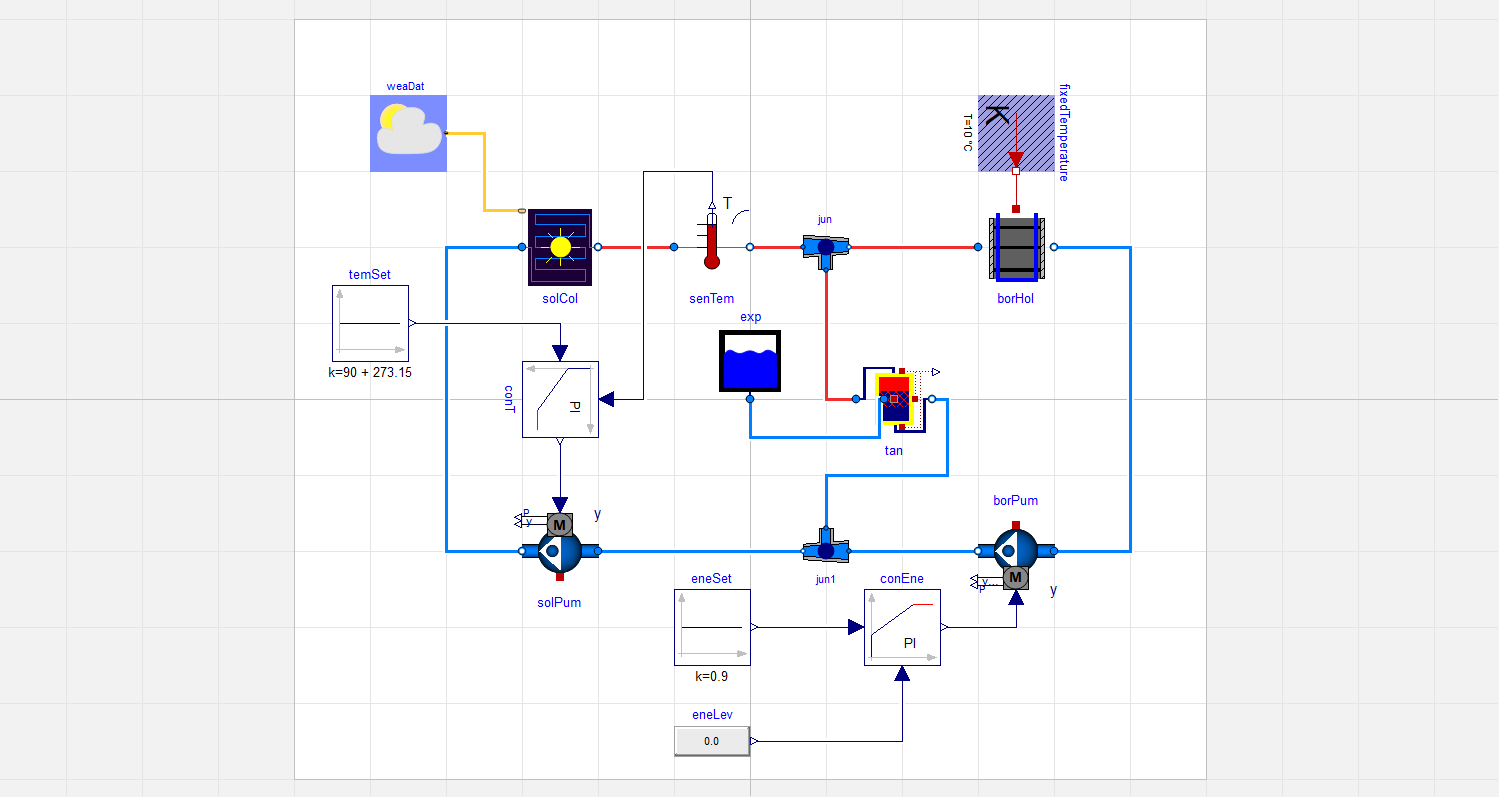

热水箱应该将热量生产和消费解耦--概念上的如下图所示。

​

​

太阳能集热器循环泵控制集热器出口温度，以便只储存在适当温度(例如90°C)的热水(以保持“尖锐的”温差)。当储罐几乎满时，按能量计(例如90 %)，钻孔循环泵应通过钻孔循环水在固定的低地温下交换热量来保持能量水平。
