如何在vtk中对非结构化网格(.vtu)进行着色？

Question

为了测试目的，我的全部源代码都是这里，包括block.vtu文件。我将在这里讨论重要的功能。

此代码可着色*.vtp，*.vtk。但是相同的代码不能为*.vtu着色。

我有vtkactors的列表。并指定要从哪个参与者设置属性。

1. 从一个参与者中获取所有列名的代码

public static List<string> getColumns(int actorIndex)
{
    List<string> colums = new List<string>();
    vtkActor actor = actors[actorIndex];
    var output = actor.GetMapper().GetInputAsDataSet();
    var cell = output.GetCellData();
    for (int i = 0; i < cell.GetNumberOfArrays(); i++)
    {
        var colm = cell.GetArrayName(i);
        if (colm != null) colums.Add(colm);
    }
    return colums; //['CU_OK','D1','Domain','IJK','IX','IY'...]
}

1. 此代码为特定列的模型着色。

public static void setColors(int actorIndex, string column)
{
    List<string> colums = new List<string>();
    vtkActor actor = actors[actorIndex];
    var output = actor.GetMapper().GetInputAsDataSet();
    var colors = vtkUnsignedCharArray.New();
    colors.SetNumberOfComponents(3);
    colors.SetName("Colors");

    var cell = output.GetCellData();
    for (int i = 0; i < cell.GetNumberOfArrays(); i++)
    {
        var cells = cell.GetArray(i);
        if (cells == null) continue;
        if (column != cell.GetArrayName(i)) continue;
        for (int j = 0; j < cells.GetNumberOfTuples(); j++)
        {
            var c = color_range((cells.GetComponent(i, j) / cell.GetArray(i).GetRange()[1]) * 100);
            var R = c.R;
            var G = c.G;
            var B = c.B;
            colors.InsertNextTuple3((double)R, (double)G, (double)B);
            colors.InsertNextTuple3((double)R, (double)G, (double)B);  //even tried with and without inserting second tuple
        }

    }
    output.GetPointData().SetScalars(colors); //even tried with GetCellData(), but no luck
}

1. 此代码从特定的列获取值的范围(min，最大值)。

public static double[] getRange(int actorIndex, string column)
{
    List<string> colums = new List<string>();
    vtkActor actor = actors[actorIndex];
    var output = actor.GetMapper().GetInputAsDataSet();
    var cell = output.GetCellData();
    for (int i = 0; i < cell.GetNumberOfArrays(); i++)
    {
        var colm = cell.GetArrayName(i);
        var arr = cell.GetArray(i);
        if (column == colm)
        {
            if (arr == null) return null;
            return arr.GetRange(); // new double[] { min, max }
        }
    }
    return null;
}

VTP和VTK的实际产出(良好)：

结果很好。这就是我的代码显示钻孔的方式。

​

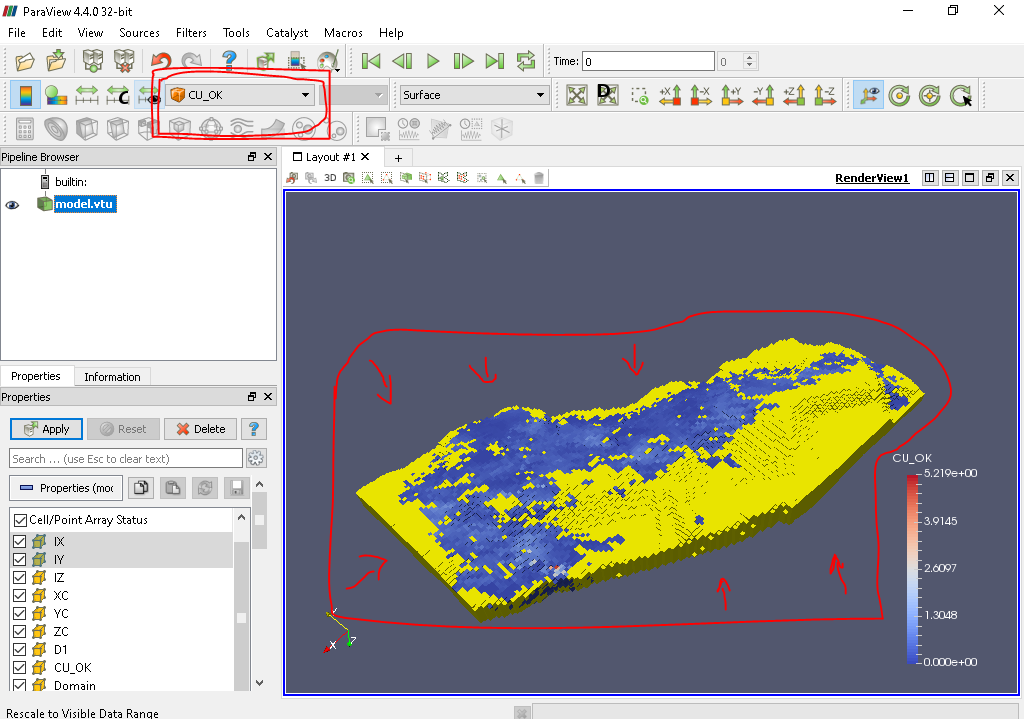

VTU的预期产出(好)：

看看它的颜色。这就是PARAVIEW软件所能展示的：

​

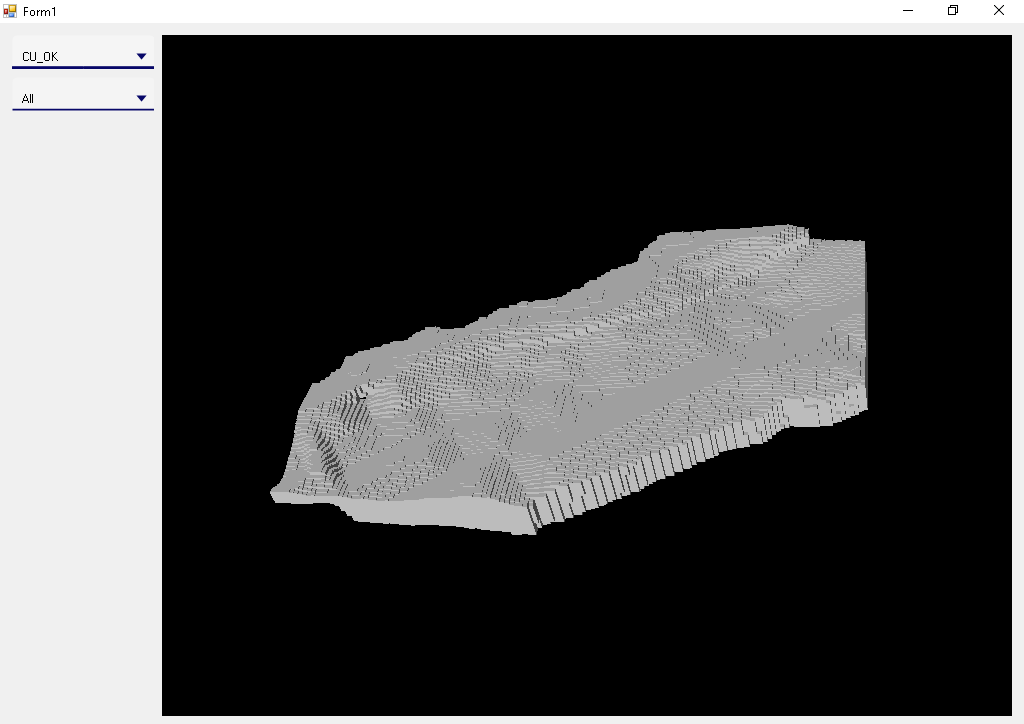

VTU的实际产出(坏)：

我的代码就是这样显示模型的：

​

我也试过：

我试着跟踪问题，但是vtu的颜色没有影响。我也尝试过单元数据而不是点数据。我还试过查找表，它用颜色标尺显示，但对模型颜色没有影响。

奇怪的是：

• 所有vtp文件都工作(到颜色)，所有vtu文件都失败。
• vtu文件在截屏上显示彩色精细，但在我的代码中没有显示。

Answer 1

我不确定这是否是一个合适的解决方案，但是如果您在setColors函数的末尾创建一个新的映射器，它可能会工作。

            output.GetPointData().SetScalars(colors);

+           vtkDataSetMapper mapper = vtkDataSetMapper.New();
+           mapper.SetInput(output);
+           actor.SetMapper(mapper);
        }
