从Navisworks .nwd中检测和提取房间体积

Question

我目前正在使用一个Navisworks文件，该文件至少由.dwg和.rvt组成(我没有原始文件)。我希望能够在.nwd文件上列出现有的已声明的房间和房间卷，如果可能的话，也可以列出他们的数据，所有这些处理文件都在伪造的。类似于激活“主视图”对伪造的文件进行修改，以提取房间容量。

Answer 1

不幸的是，generateMasterView选项只适用于RVT。

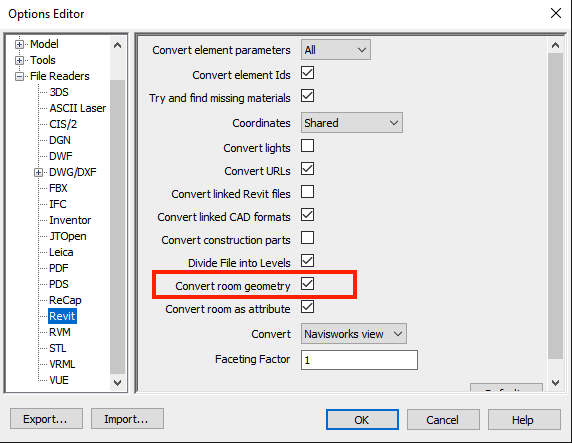

对于Navisworks文件(NWD/NWC)，它需要在Navisworks选项中启用Convert Room Geometry。否则，来自RVT的转换后的NWD/NWC将不会有Revit数据。参见Navisworks手册这里。

​

​

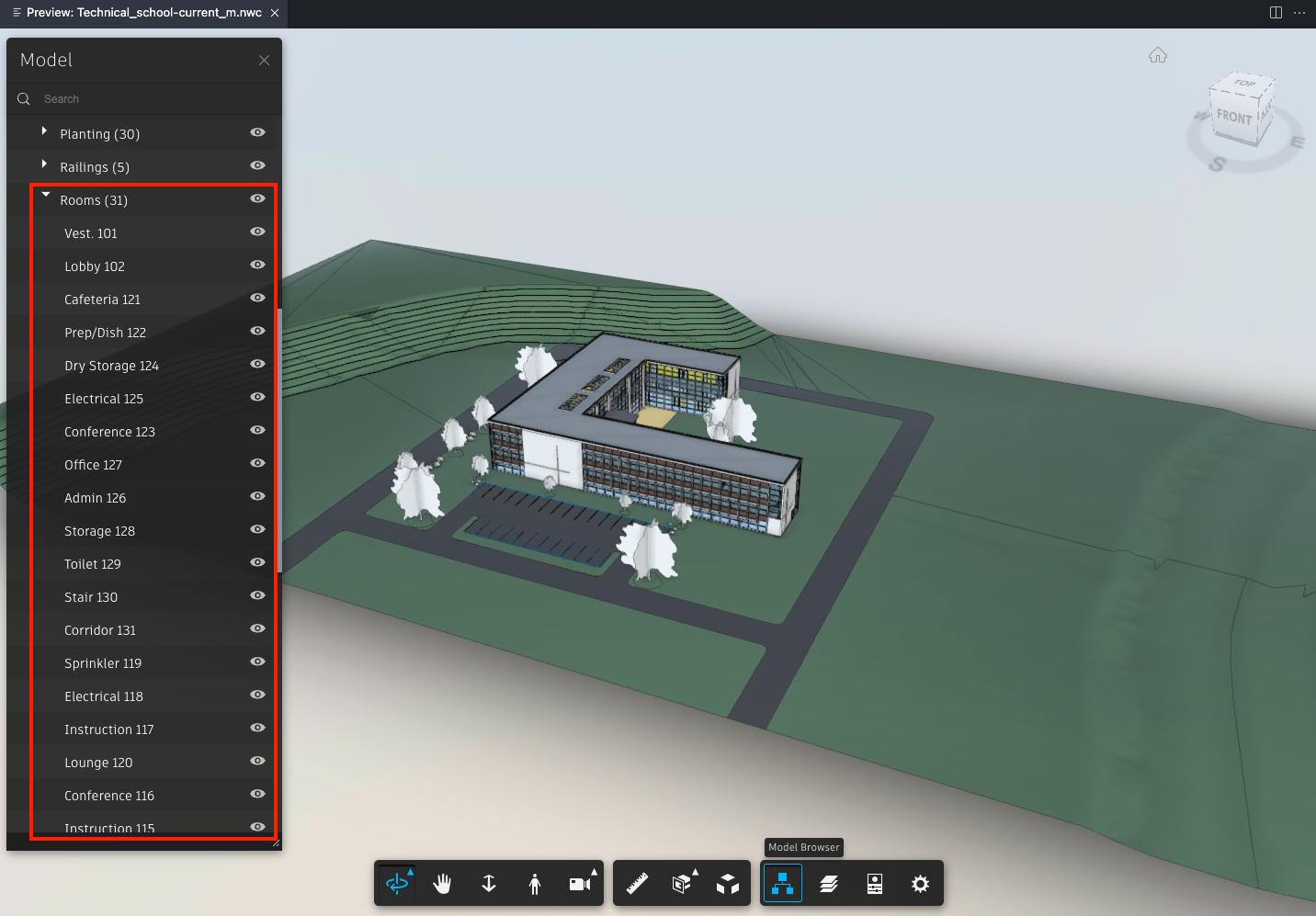

因此，首先，我建议您检查在Forge的Model面板上是否可以看到类似于此快照的Rooms，在将其转换为SVF后用Forge打开navisworks文件。

​

​

如果有房间，恭喜！我们可以从模型属性和包围框中重建房间数据。相反，您看不到Rooms节点，您必须回去询问Navisworks文件的所有者，以启用Navisworks选项中的Convert Room Geometry，重做导出RVT -> NWC，并链接DWG。

下面是从模型属性和边界框重建房间数据的代码片段。有关详细信息，请查看https://forge.autodesk.com/blog/add-data-visualization-heatmaps-rooms-non-revit-model-part-i-nwc

async function getBoxAsync(dbId, model) {
    return new Promise((resolve, reject) => {
        const tree = model.getInstanceTree();
        const frags = model.getFragmentList();
        tree.enumNodeFragments(dbId, function(fragid) {
            let bounds = new THREE.Box3();
            frags.getWorldBounds(fragid, bounds);
            return resolve(bounds);
        }, true);
    });
}

function getLevel(box, floors) {
    const currentElevation = box.min.z;

    if (currentElevation < floors[0].zMin) {
        return floors[0];
    } else if (currentElevation > floors[floors.length - 1].zMax) {
        return floors[floors.length - 1];
    } else {
        return floors.find(f => f.zMin <= currentElevation && f.zMax >= currentElevation );
    }
}

async function getPropAsync(dbId, model) {
    return new Promise((resolve, reject) => {
        model.getProperties(dbId, result => resolve(result));
    });
}

function getRoomName(dbId, model) {
    const tree = model.getInstanceTree();
    return tree.getNodeName( dbId );
}

async function getRoomDbIds(model) {
    return new Promise((resolve, reject) => {
        model.search( 'Rooms', resolve, reject, ['Category'])
    });
}

const dataVizExtn = await viewer.loadExtension('Autodesk.DataVisualization');

const model = viewer.model;
const levelExt = await viewer.loadExtension('Autodesk.AEC.LevelsExtension');
const floors = levelExt.floorSelector.floorData;

const dbIds = await getRoomDbIds(model);

for ( let i = dbIds.length - 1; i >= 0; i-- ) {
    const dbId = dbIds[i];
    const box = await getBoxAsync(dbId, model);
    const level = getLevel(box, floors);
    const name =  getRoomName(dbId, model);

    // Do your tasks here

}

要计算Room的容量，您可以查看这个博客，从网格数据中计算它。

https://forge.autodesk.com/blog/get-volume-and-surface-area-viewer
