如何使用vImage_Buffer管理像素并创建图像？

Question

我希望将图像定义为数组中的RGB(A)值，然后使用vImage_buffer生成CG/UI映像。

有一个Pixel_8888数据类型((UInt8, UInt8, UInt8, UInt8)的别名)似乎是一个很有前途的数据类型。是这样的吗？

到目前为止，我从数组[Pixel_8888]开始，并使用.withUnsafeMutableBytes创建了一个vImage_Buffer，它给了我一个条纹图像。

但是，如果没有条带(即显示每个RGBA通道)，我就无法生成图像。

我认为从RGBA到平面转换需要一个步骤，但我可能错了。

Answer 1

苹果公司刚刚在vImage_Buffer上推出了一个快速友好的包装器，名为vImage.PixelBuffer，可以让你的生活更轻松。

多通道vImage缓冲区中的底层数据通常是交错的.这意味着，对于RGB，像素存储红色，绿色，蓝色，红色，绿色，蓝色等。

下面的代码演示如何使用vImage.PixelBuffer创建一个非常简单的梯度。代码创建一个新的缓冲区，然后访问它的数据以写入红色、绿色和蓝色像素值。最后，代码创建一个CGImage

let buffer = vImage.PixelBuffer<vImage.Interleaved8x4>(
    size: .init(width: 640, height: 480)
)

buffer.withUnsafeMutableBufferPointer { bufferPtr in
    for x in 0 ..< buffer.width  {
        for y in 0 ..< buffer.height {

            let rowBytes = (buffer.rowStride * buffer.byteCountPerPixel)
            let index = y*rowBytes + x*buffer.channelCount

            let red = Pixel_8(Float(x) / Float(buffer.width) * 255)
            let blue = Pixel_8(Float(y) / Float(buffer.height) * 255)

            bufferPtr[index + 0] = red
            bufferPtr[index + 1] = 0 // green
            bufferPtr[index + 2] = blue
            bufferPtr[index + 3] = 0 // alpha
        }
    }
}

let format = vImage_CGImageFormat(bitsPerComponent: 8,
                               bitsPerPixel: 8 * 4,
                               colorSpace: CGColorSpaceCreateDeviceRGB(),
                               bitmapInfo: CGBitmapInfo(rawValue: CGImageAlphaInfo.noneSkipLast.rawValue))!

let image = buffer.makeCGImage(cgImageFormat: format)

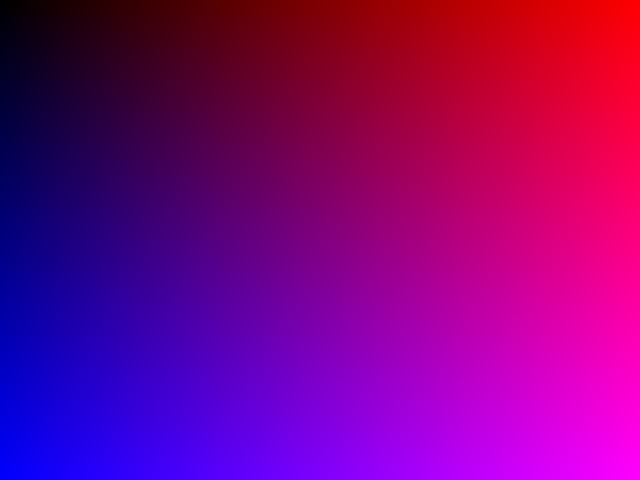

生成的图像如下：

​

​

下面是使用现有API的相同代码：

let buffer = try! vImage_Buffer(width: 640,
                                height: 480,
                                bitsPerPixel: 8 * 3)

let bufferPtr = buffer.data.assumingMemoryBound(to: Pixel_8.self)

for x in 0 ..< Int(buffer.width) {
    for y in 0 ..< Int(buffer.height) {

        let index = y*buffer.rowBytes + x*3

        let red = Pixel_8(Float(x) / Float(buffer.width) * 255)
        let blue = Pixel_8(Float(y) / Float(buffer.height) * 255)

        bufferPtr[index + 0] = red
        bufferPtr[index + 1] = 0 // green
        bufferPtr[index + 2] = blue
    }
}


let format = vImage_CGImageFormat(bitsPerComponent: 8,
                               bitsPerPixel: 8 * 3,
                               colorSpace: CGColorSpaceCreateDeviceRGB(),
                               bitmapInfo: CGBitmapInfo(rawValue: CGImageAlphaInfo.none.rawValue))!

let image = try! buffer.createCGImage(format: format)

buffer.free()
