POCO M3中的摄像机返回不可读的图像字节

Question

我在试着在颤音中探测面部ml_kit_face_detection。对其他手机来说很好。但在POCO M3 ml试剂盒中无法检测到面部。

我从相机里拿出一张照片，然后保存到文件里。文件如下：https://drive.google.com/file/d/1mvt2klSwWFA5YL96bz1itfeEX4dai4Oh/view?usp=sharing

我知道这个文件是不可读的。我试着把它转换成base64，但是它也没有可读性。

我正试着把它转换成png &明白了

​

Answer 1

逆向工程格式很有挑战性..。

文件格式是原始二进制格式，带有一些非标准的填充。

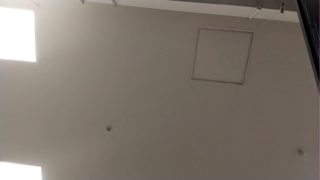

我设法得到了以下结果：

它看起来是对的，但我不确定它是否完全正确.

看起来文件格式是NV12 (或NV21)，带有一些填充。

为了更好地理解NV12格式，您可以参考我的以下职位。

通过反向工程文件，我发现了以下信息：

图像分辨率: 1280x720

存储的分辨率为1536x720 (右侧有256像素的填充)。

文件存储格式(原始二进制格式)：

• Y通道平面:第一个1536x719+720字节。
• UV通道平面: 1536x360字节。
• 备用字节，并复制UV通道平面。 我不知道为什么紫外线通道会被复制，但是数据看起来是一样的。

说明：

                     256 padding bytes
                   <----->
        1536 bytes
<------------------------>
YYYYYYYYYYYYYYYYYY00000000
YYYYYYYYYYYYYYYYYY00000000
YYYYYYYYYYYYYYYYYY00000000   719 rows
YYYYYYYYYYYYYYYYYY00000000
YYYYYYYYYYYYYYYYYY00000000
YYYYYYYYYYYYYYYYYY   <--- 1280 bytes (last row of Y)
UVUVUVUVUVUVUVUVUV00000000
UVUVUVUVUVUVUVUVUV00000000  359 rows
UVUVUVUVUVUVUVUVUV00000000
UVUVUVUVUVUVUVUVUV   <---- 1280 bytes (last row of UV)

读取数据并转换为RGB的MATLAB代码：

f = fopen('photo', 'r');  % Open binary file for reading.
I1 = fread(f, [1536, 719], '*uint8')'; % Read 1536x719 image (Y channel).
I1last_row = fread(f, 1280, '*uint8')'; % Read 1280 bytes (last row of Y).
I2 = fread(f, [1536, (720-1)/2], '*uint8')'; % Read 1536x359 image (UV channel).
I2last_row = fread(f, 1280, '*uint8')'; % Read 1280 bytes (last row of UV).
fclose(f);
%figure;imshow(I1);impixelinfo % Show I1 for testing.
%figure;imshow(I2);impixelinfo % Show I2 for testing.

I1 = I1(:, 1:1280); % Crop valid part: 1280x719 pixels.
I1 = [I1; I1last_row]; % Add last row to the bottom (complete to 1280x720).

I2 = I2(:, 1:1280); % Crop valid part (1280x359 UV elements).
I2 = [I2; I2last_row]; % Add last row to the bottom. (complete to 1280x360).

% Convert from NV12 to RGB:
Y = I1;
U = I2(:, 1:2:end); % Extract U color channel
V = I2(:, 2:2:end); % Extract V color channel
U = imresize(U, size(Y)); % Resize U to be the same size of Y
V = imresize(V, size(Y)); % Resize V to be the same size of Y
YUV = cat(3, Y, U, V); % Merge Y,U,V channels
RGB = ycbcr2rgb(YUV); % Convert from YCbCr color format to RGB.

% Show and save RGB for testing:
figure;imshow(RGB);impixelinfo
imwrite('RGB', RGB);

注意：

• 为了更好地理解格式(NV12或NV21)，我建议您用各种颜色拍摄一张照片。发布原始文件，如果可以的话，发布一个彩色参考图像进行比较。
