bochs:无法使用软盘映像加载引导加载程序

Question

我有一个简单的(可能是最简单的)引导程序。非常类似于这和这。代码如下所示

[org  0x7c00]

mov ah, 0x0e
mov al, 'h'

int 0x10

jmp  $

times  510-($-$$)  db  0

dw  0xaa55

代码取自这里的视频系列教程。

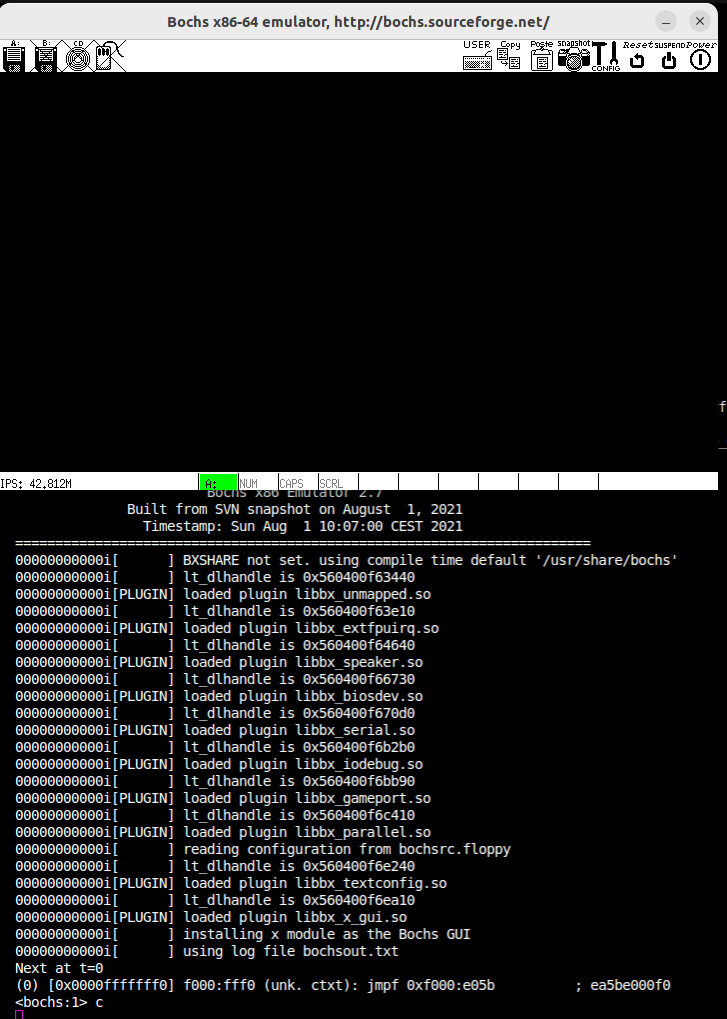

我已经尝试过使用bochs编译和加载这个引导加载器。但无论我做什么，我都会得到一个像下面这样的黑屏

​

​

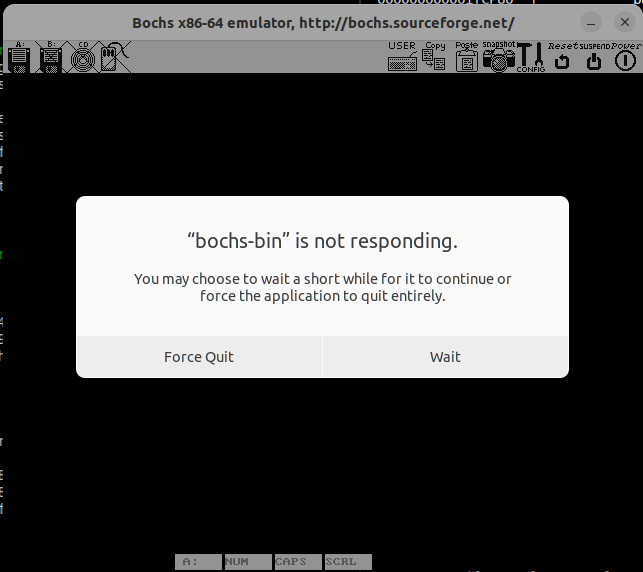

屏幕上什么都没有，过了一会儿，我发现bochs没有反应。

我现在加载图像的方法是-

1. nasm boot_simple.asm -f bin -o boot.bin
2. dd if=boot.bin of=boot.img bs=512
3. bochs -f /dev/null -q 'display_library: sdl2' 'boot:a' 'floppya: 1_44=boot.img, status=inserted'

我尝试了许多其他方法(上面的一些细微的变化)(甚至试图从这里编译和加载一个单独的引导加载程序)，但是没有什么效果。总是相同的黑色屏幕，不显示任何其他信息。

我快疯了。我遗漏了什么？

Ubuntu 22.04

Bochs版本：Bochs x86模拟器2.7 (通过sudo apt install安装)

我是超级新的操作系统开发，我想学习它作为一个附带项目。请帮我开始。在任何地方都找不到合适的信息。

查看日志，我看到以下内容

00000000000i[FLOPPY] fd0: 'boot.img' ro=0, h=2,t=80,spt=18
00000000000i[FLOPPY] Using boot sequence floppy, none, none
00000000000i[FLOPPY] Floppy boot signature check is enabled

不知道如何解释这一点(如果这是正常的，或者它们中隐藏着某种错误/错误)

尝试按照这里和这里遵循这些步骤，我认为这将创建一个简单的1.44MB映像，将bin放在第一个扇区，并将其留给它。在这两种情况下，qemu都是以这种方式完成的(也不填充它)，它加载映像并显示h，每次都没有错误。Bochs不装载任何东西。不管我做什么。总是相同的黑色屏幕，然后是Not responding

我卸载，清除，然后重新安装bochs。我不知道我还能做些什么。我不明白为什么它不能加载简单的引导加载器。

以下是步骤

1. nasm boot_simple.asm -f bin -o boot.bin
2. dd if=/dev/zero of=floppy.img bs=1024 count=1440
3. dd if=boot.bin of=floppy.img seek=0 count=1 conv=notrunc
4. mkfs.vfat -F 12 ./floppy.img (此步骤使软盘在qemu中不可引导，但实际上不会更改bochs的任何内容)
5. bochs -f /dev/null -q 'display_library: x' 'boot:floppy' 'floppya: 1_44=floppy.img, status=inserted' 'romimage: file=/usr/share/bochs/BIOS-bochs-latest' 'error: action=report'

但什么都没发生。Bochs靴子到黑屏上。

好吧我有个小主意。似乎由于某种原因，bochs在代码的第一行停了下来。

打印这样的东西-

Next at t=0
(0) [0x0000fffffff0] f000:fff0 (unk. ctxt): jmpf 0xf000:e05b          ; ea5be000f0
<bochs:1>

然后在<bochs:1>提示符下等待。如果我在那里做step，它确实会执行一些指令。这里有什么东西我遗漏了吗？我的代码中有错误吗？

尝试在默认的bochs中使用seabios.bin会使我陷入这种状态。

​

​

这是我的bochs配置文件-

romimage: file="/usr/share/seabios/bios.bin"
vgaromimage: file ="/usr/share/bochs/VGABIOS-lgpl-latest"
floppya: 1_44=floppy.img, status=inserted
boot: a
display_library: x,
log: bochsout.txt

有了这个选项，我就可以摆脱没有反应的部分。小小的进步。(使用海鸟)，但它仍然没有显示任何内容。所以，我已经从菜单中检查过了，它正在fd0中检测软盘。我怀疑vgabios也不起作用，因此我没有看到任何东西。坦白说我有点迷茫了。但正如评论所述，我认为这不是正常情况。

尝试设置断点时调试日志

海鸟

    <bochs:1> b 0x7c00
<bochs:2> c
(0) Breakpoint 1, 0x0000000000007c00 in ?? ()
Next at t=16650931
(0) [0x000000007c00] 0000:7c00 (unk. ctxt): mov ah, 0x0e              ; b40e
<bochs:3> n
Next at t=16650932
(0) [0x000000007c02] 0000:7c02 (unk. ctxt): mov al, 0x68              ; b068
<bochs:4> n
Next at t=16650933
(0) [0x000000007c04] 0000:7c04 (unk. ctxt): int 0x10                  ; cd10
<bochs:5> n
Next at t=16650935
(0) [0x000000007c06] 0000:7c06 (unk. ctxt): jmp .-2  (0x00007c06)     ; ebfe
<bochs:6> n
Next at t=16650936
(0) [0x000000007c06] 0000:7c06 (unk. ctxt): jmp .-2  (0x00007c06)     ; ebfe
<bochs:7> n
Next at t=16650937
(0) [0x000000007c06] 0000:7c06 (unk. ctxt): jmp .-2  (0x00007c06)     ; ebfe
<bochs:8> n
Next at t=16650938
(0) [0x000000007c06] 0000:7c06 (unk. ctxt): jmp .-2  (0x00007c06)     ; ebfe

使断点工作。但是，没有显示

使用Bochs默认的bios

<bochs:1> b 0x7c00
<bochs:2> c
bx_dbg_read_linear: physical memory read error (phy=0x0000322f3130, lin=0x00000000322f3130)
Next at t=688972
(0) [0x0000fffffff0] f000:fff0 (unk. ctxt): jmpf 0xf000:e05b          ; ea5be000f0
<bochs:3> n
Next at t=688973
(0) [0x0000000fe05b] f000:e05b (unk. ctxt): xor ax, ax                ; 31c0
<bochs:4> n
Next at t=688974
(0) [0x0000000fe05d] f000:e05d (unk. ctxt): out 0x0d, al              ; e60d
<bochs:5> n
Next at t=688975
(0) [0x0000000fe05f] f000:e05f (unk. ctxt): out 0xda, al              ; e6da
<bochs:6> n
Next at t=688976
(0) [0x0000000fe061] f000:e061 (unk. ctxt): mov al, 0xc0              ; b0c0
<bochs:7> n
Next at t=688977
(0) [0x0000000fe063] f000:e063 (unk. ctxt): out 0xd6, al              ; e6d6
<bochs:8> n
Next at t=688978
(0) [0x0000000fe065] f000:e065 (unk. ctxt): mov al, 0x00              ; b000
<bochs:9> n
Next at t=688979
(0) [0x0000000fe067] f000:e067 (unk. ctxt): out 0xd4, al              ; e6d4
<bochs:10> n
Next at t=688980
(0) [0x0000000fe069] f000:e069 (unk. ctxt): mov al, 0x0f              ; b00f
<bochs:11>

！我在我的平台上从源代码下载并编译了bochs。我无法使sdl编译(--with无法工作，即使在安装sdl2-dev之后)，但rest是好的。所以我想apt-get的安装对于Ubuntu22.04是坏的(至少)

非常感谢你的帮助。这是一个很好的学习过程。

Answer 1

当BIOS启动时，BOCHS总是在BIOS的第一条指令处停止。第一个指令位于0xf 000:0xfff 0，这是您在输出中看到的。这使您有机会提前设置断点。例如，如果您愿意的话，b 0x7c00会在引导程序的第一条指令下中断。要开始运行，只需使用命令c继续。
