线值不受指令的影响。

Question

这是我的设计，calH.v

module calH(
    input clk,
    input rst,
    input [1:0] xin,
    input [15:0] coeff, //4bit per coefficient
    output reg [1:0] xout, //1 bit per x
    output wire [7:0] H_value
);

reg [7:0] H_p; //processed H

always@(posedge clk or negedge rst) begin
    if(~rst) begin //set initial condition
        H_p <= 0;
    end
    else begin //cal H
        H_p <= xin[0]*xin[0]*coeff[15 -: 4];
        H_p <= xin[0]*xin[1]*coeff[11 -: 4];
        H_p <= xin[1]*xin[0]*coeff[7 -: 4];
        H_p <= xin[1]*xin[1]*coeff[3 -: 4];
    end
end

assign H_value = H_p;

endmodule

在“总是”中，H_p更改了四次，我指定了H_value = H_p，因此H_value也更改了四次。

在试验室中，我给出coeff =16‘h 1234；

在我的设计中，H_value结果应该是1->2 --> 3->4。

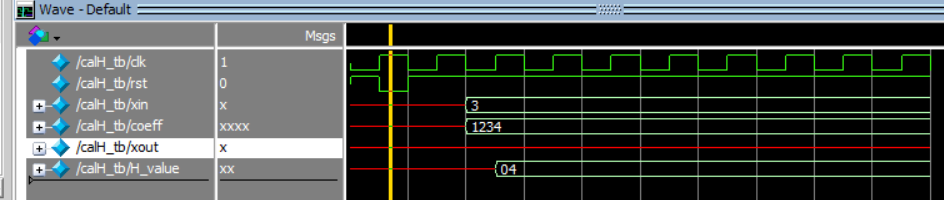

但是在modelsim仿真中，它只显示了4。谢谢。

​

​

Answer 1

变量H_p被覆盖3次；最后一次赋值获胜。

对该变量所做的所有更改都在0时间内发生在时钟的正边缘。

仿真不会显示覆盖，因为它发生在0次。

通过创建4个寄存器来保存4个输出，从而存储4个乘数的结果。如下所示：

module calH(
    input clk,
    input rst,
    input [1:0] xin,
    input [15:0] coeff, //4bit per coefficient
    output reg [1:0] xout, //1 bit per x
    output wire [7:0] H_value
);

  reg [7:0] H_p_0; //processed H
  reg [7:0] H_p_1; //processed H
  reg [7:0] H_p_2; //processed H
  reg [7:0] H_p_3; //processed H

always@(posedge clk or negedge rst) begin
    if(~rst) begin //set initial condition
        H_p_0 <= 0;
        H_p_1 <= 0;
        H_p_2 <= 0;
        H_p_3 <= 0;
    end
    else begin //cal H
        H_p_0 <= xin[0]*xin[0]*coeff[15 -: 4];
        H_p_1 <= xin[0]*xin[1]*coeff[11 -: 4];
        H_p_2 <= xin[1]*xin[0]*coeff[7 -: 4];
        H_p_3 <= xin[1]*xin[1]*coeff[3 -: 4];
    end
end

assign H_value = H_p_0;
// More assignments as needed

endmodule

然后根据需要组合这4个寄存器。
