R- ggplot2:只填充线和引用值之间的区域。

Question

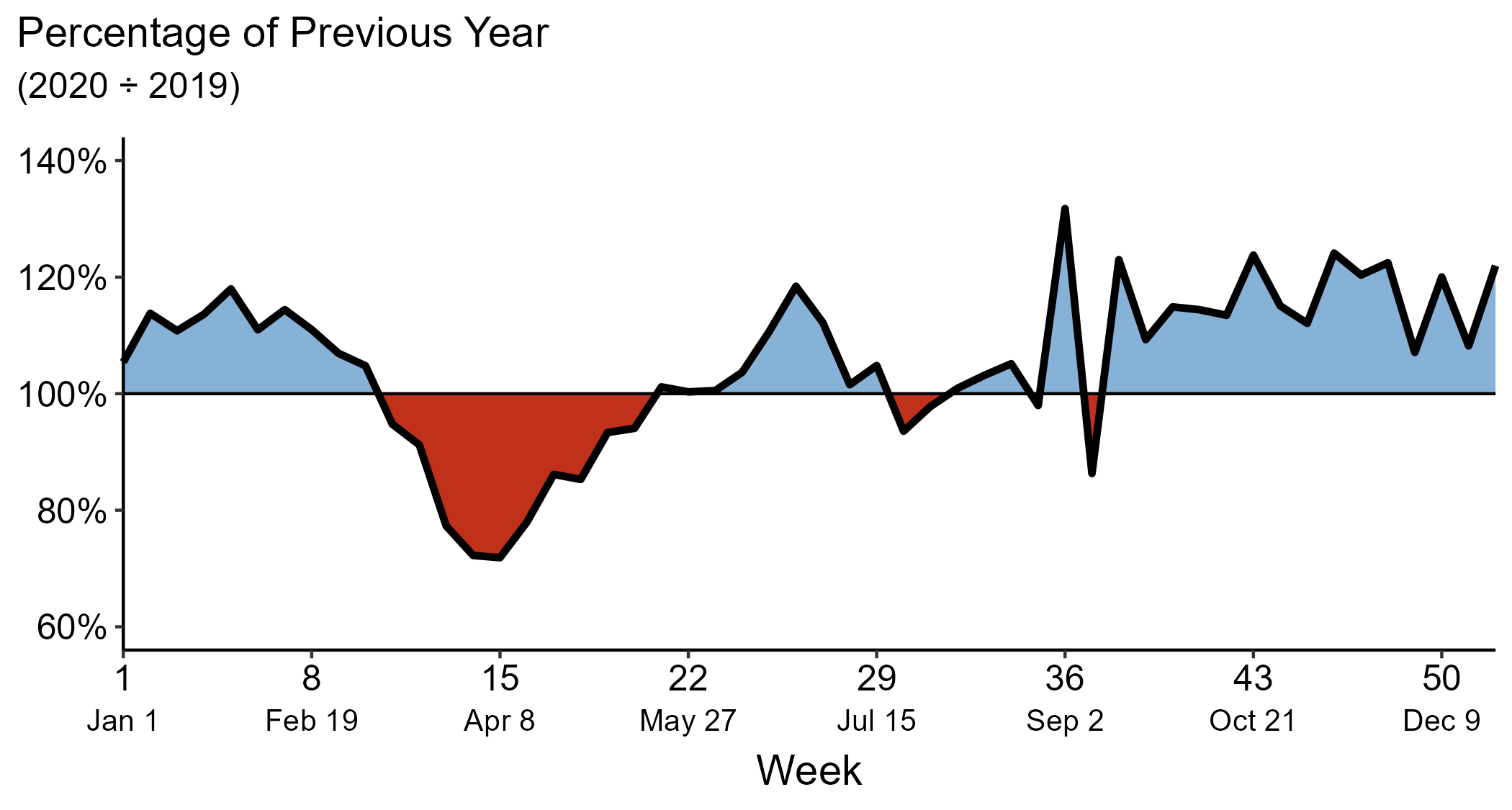

我想使用ggplot2生成一个像下面这样的图，其中线和参考值之间的区域是阴影的，而阴影的颜色取决于y是大于还是小于参考值。

​

​

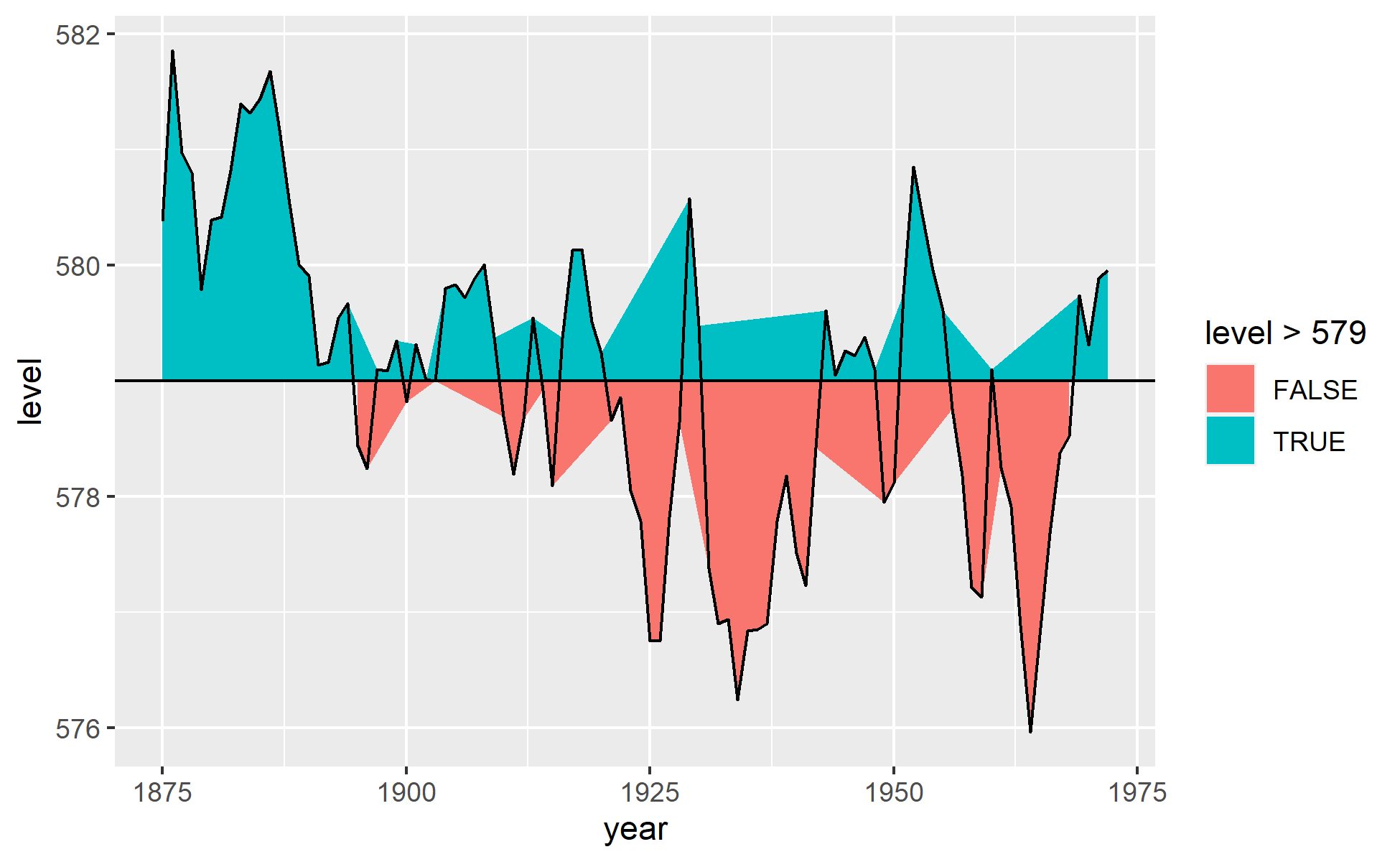

下面是一个使用LakeHuron数据集的reprex，将579设置为引用值，并使用geom_ribbon()进行阴影处理。这一点很接近，但我只想填充这条线和参考线之间的区域。

huron <- data.frame(year = 1875:1972, level = as.vector(LakeHuron))

ggplot(data = huron, aes(x = year)) +
  geom_ribbon(aes(ymin = 579, ymax = level, fill = level > 579)) +
  geom_line(aes(y = level)) +
  geom_hline(yintercept = 579)

​

​

有人有什么想法吗？提前谢谢。

Answer 1

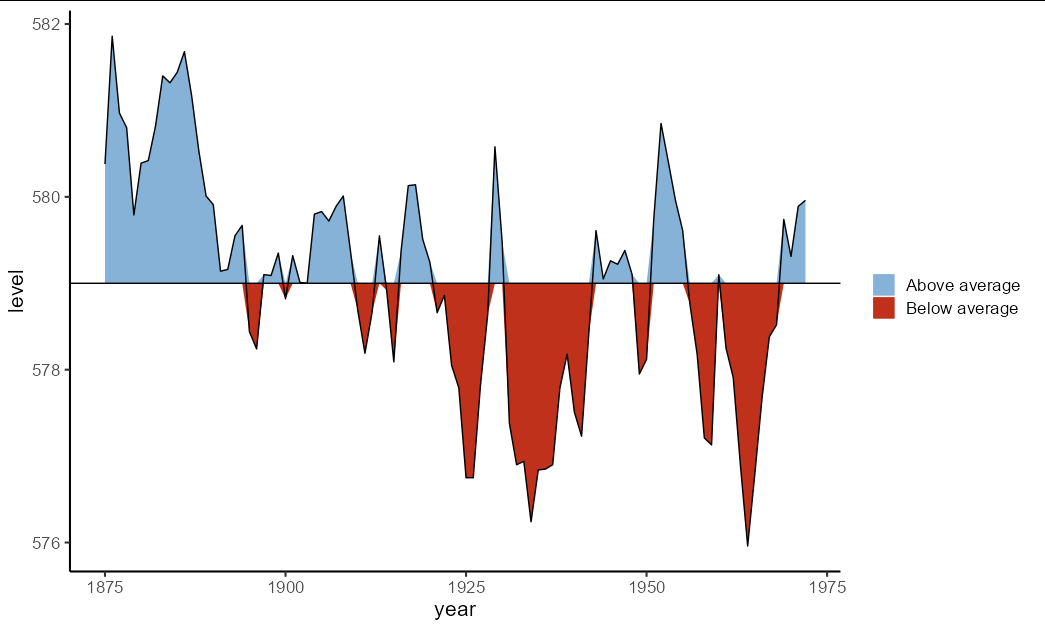

如果你想要两种不同的填充，你需要两条丝带：

ggplot(data = huron, aes(x = year)) +
  geom_ribbon(aes(ymin = 579, ymax = ifelse(level > 579, level, 579),
                  fill = "Above average")) +
  geom_ribbon(aes(ymax = 579, ymin = ifelse(level > 579, 579, level),
                  fill = "Below average")) +
  geom_line(aes(y = level)) +
  geom_hline(yintercept = 579) +
  scale_fill_manual(values = c("#86b2d8", "#bf311a"), name = NULL) +
  theme_classic(base_size = 16)

​

​

Answer 2

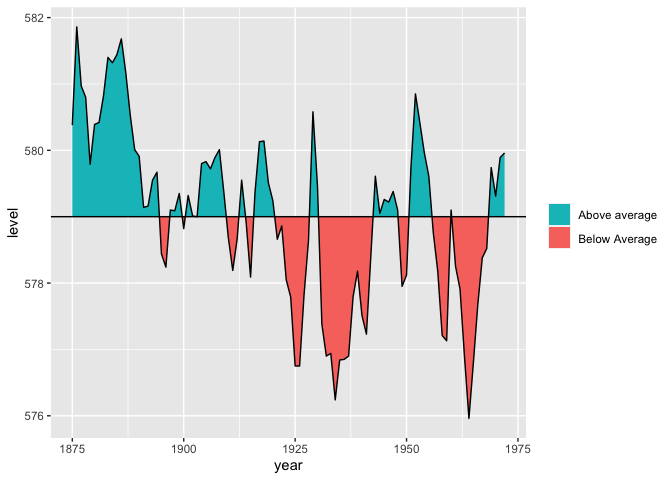

第二个选择是使用ggh4x::stat_difference，IMHO是ggh4x包的隐藏宝石之一：

huron <- data.frame(year = 1875:1972, level = as.vector(LakeHuron))

library(ggplot2)
library(ggh4x)

ggplot(huron, aes(x = year)) +
  ggh4x::stat_difference(aes(ymin = 579, ymax = level), levels = c("Above average", "Below Average")) +
  geom_line(aes(y = level)) +
  geom_hline(yintercept = 579) +
  scale_fill_manual(limits = c("Above average", "Below Average"), values = rev(scales::hue_pal()(2))) +
  labs(fill = NULL)

​

​
