Graphviz安装和使用说明

Question

我确实从这个链接：http://www.graphviz.org/download/安装了Graphviz，因为我有窗口，所以我使用了这个版本：graphviz-4.0.0 (64位) EXE安装程序sha256。我不熟悉这个程序，现在我不知道该在哪里写我的代码？我的桌面上没有捷径。我需要像Python这样的其他软件才能使用这个程序吗？我找不到一个超级初学者的教程，如果有人能帮我，我将不胜感激！

Answer 1

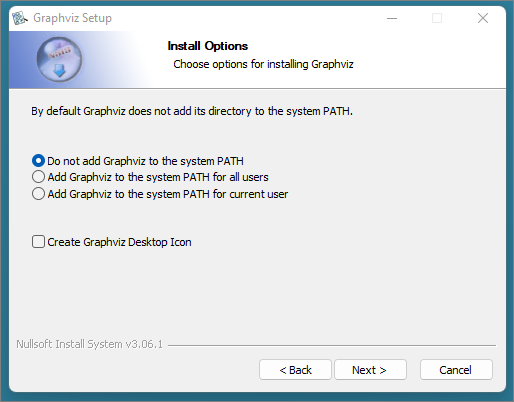

如果您遵循默认安装选项..。

​

​

...then GraphViz将在这里安装：

C:\Program Files\Graphviz

要验证这一点，您可以运行它使用的程序之一--比如dot.exe。

1-打开命令程序。

2-运行以下命令：

"C:\Program Files\Graphviz\bin\dot" -V

注意大写的V。

它将打印已安装的版本号，以确认安装是否成功：

dot - graphviz version 4.0.0 (20220529.0937)

之后，您可以创建dot文件(您可以找到相关教程)并在命令行运行它们。

更新

下面是完成安装后创建图形的一个简单示例：

我将选择一个要工作的目录，以便将我的工作与安装目录分开：

C:\Users\me\graphviz-work

在这个目录中，我创建了以下名为demo.dot的文本文件。我使用Notepad++手动创建这个文件，只需全部输入：

digraph G {
  main -> parse -> execute;
  main -> init;
  main -> cleanup;
  execute -> make_string;
  execute -> printf
  init -> make_string;
  main -> printf;
  execute -> compare;
}

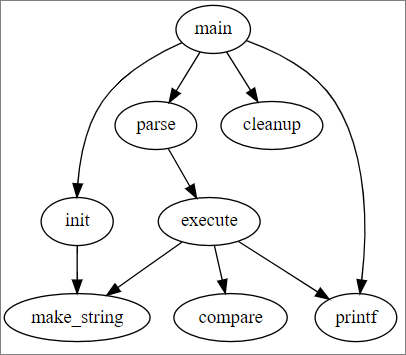

在同一目录下，在命令行中，运行以下命令以从该文件生成图形：

"C:\Program Files\Graphviz\bin\dot" -Tsvg demo.dot -o demo.svg

这将生成输出文件demo.svg。

​

​

此示例取自点用户手册。

我在这里展示的一切都涉及到命令行的操作(手工编辑文本文件)，以及直接使用各种Graphviz工具。正如你所看到的，你不必这样做。您可以使用Visual这样的工具来使事情变得更方便；您可以使用诸如Python这样的语言，这些语言允许您以编程的方式构建图形(而不需要直接与GraphViz交互)。

因此，使用GraphViz有各种不同的方式。就我个人而言，我认为在使用其他工具之前理解基本知识(如这里所示)是有帮助的。

Answer 2

我安装了Visual代码，通过添加graphviz作为扩展，现在我可以编写代码并获得我想要的图形！
