Matlab等表面图与子图一起使用时失去了三维。

Question

我正试图和subplot一起绘制一堆isosurface图，我希望它们看起来是三维的，并且可以旋转。但是，我发现当我将subplot和isosurface结合起来时，地块出现了2d，不能旋转。这是MRE：

[x,y,z] = meshgrid([-3:0.25:3]);
V = x.*exp(-x.^2 -y.^2 -z.^2);

for i=1:4
    subplot(2,2,i);

    isosurface(x,y,z,V,1e-4);
end

我怎样才能使它旋转？如果我只绘制了一个等深面，没有子图，那么它是三维的和可旋转的。如果我使用subplot和surf，我会得到4个旋转的三维曲面图。我在这里错过了什么？

Answer 1

正如这里解释的那样，subplot首先将图形分割成不同的区域，并在其中一个区域创建一个2d轴对象。

然后，当您在isosurface 调用子图之后，MATLAB会将isosurface映射到2d轴上。

surf的工作方式不同，因为它强制将绘制为3d轴对象的axis对象转换为3D轴对象。这些行为可以重新创建如下：

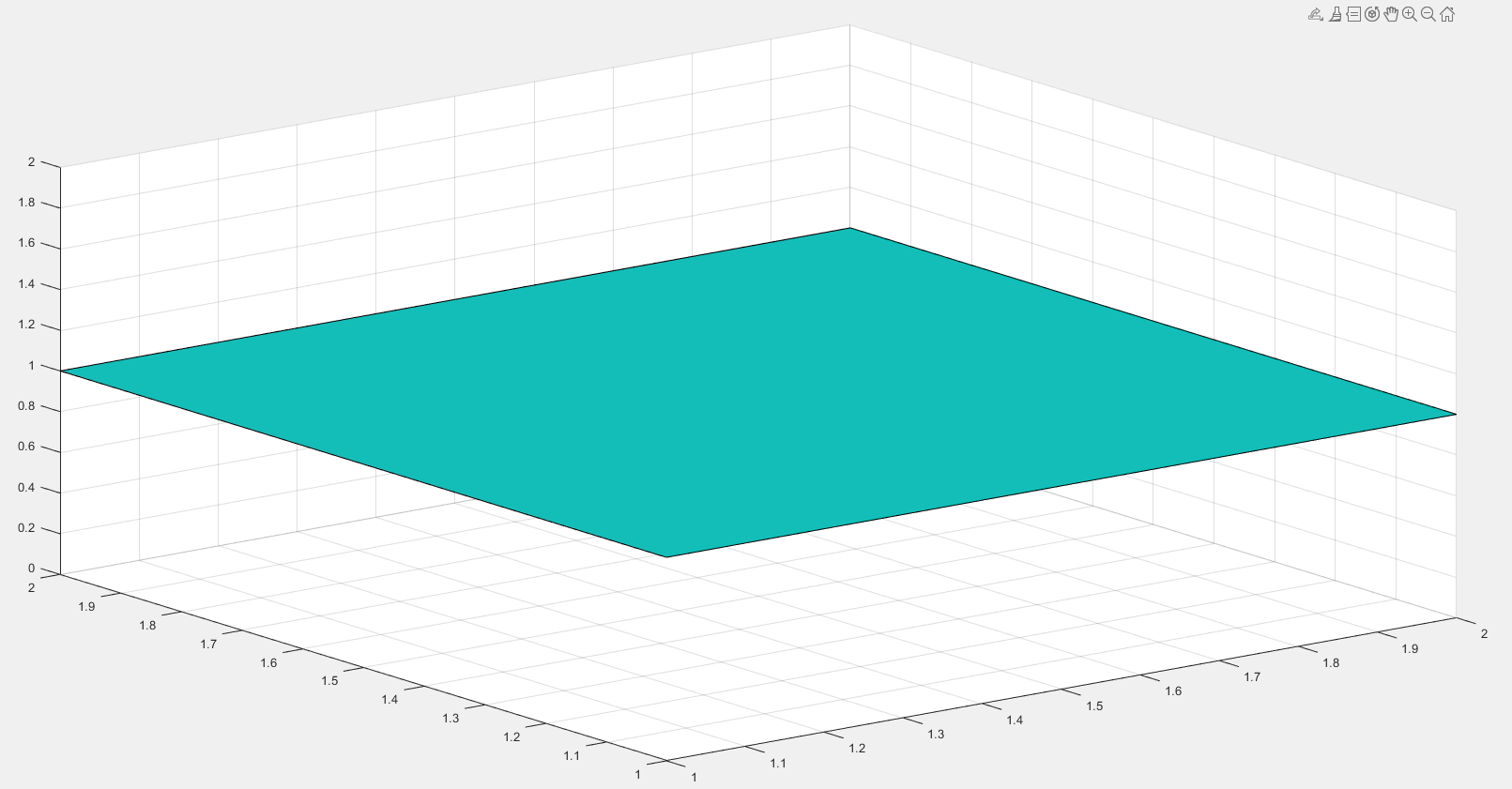

figure;
plot(1,1)
surf([1,2;1,2],[1,1;2,2],[1 1 ; 1 1]);

​

​

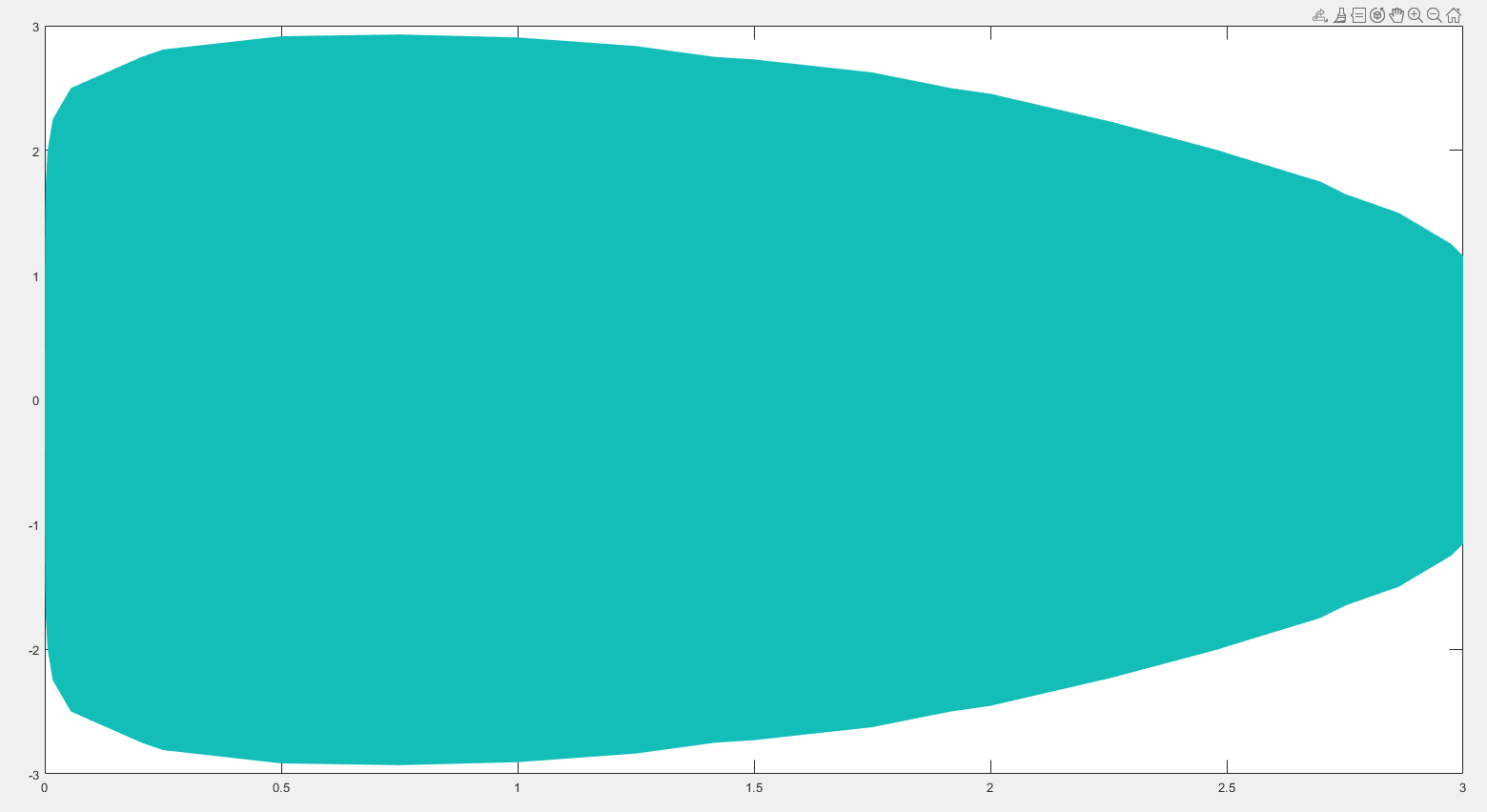

figure
plot(1,1)
isosurface(x,y,z,V,1e-4);

​

​

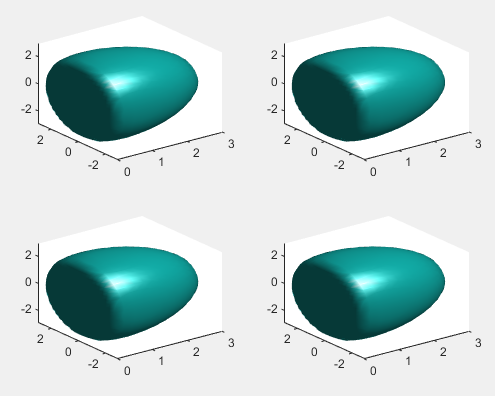

解决这一问题的方法是强制使用view(3)(加上重新添加camlight)将其转换为3d Axis对象：

[x,y,z] = meshgrid([-3:0.25:3]);
V = x.*exp(-x.^2 -y.^2 -z.^2);

figure;

for ii = 1:4

subplot(2,2,ii);
isosurface(x,y,z,V,1e-4);
view(3)
camlight;

end

​

​
