翻译的Navisworks文件- CAD元素被替换

Question

日安，

我们在客户的文件中遇到了一个奇怪的问题，其中一些CAD元素在翻译的SVF2中处于错误的位置。

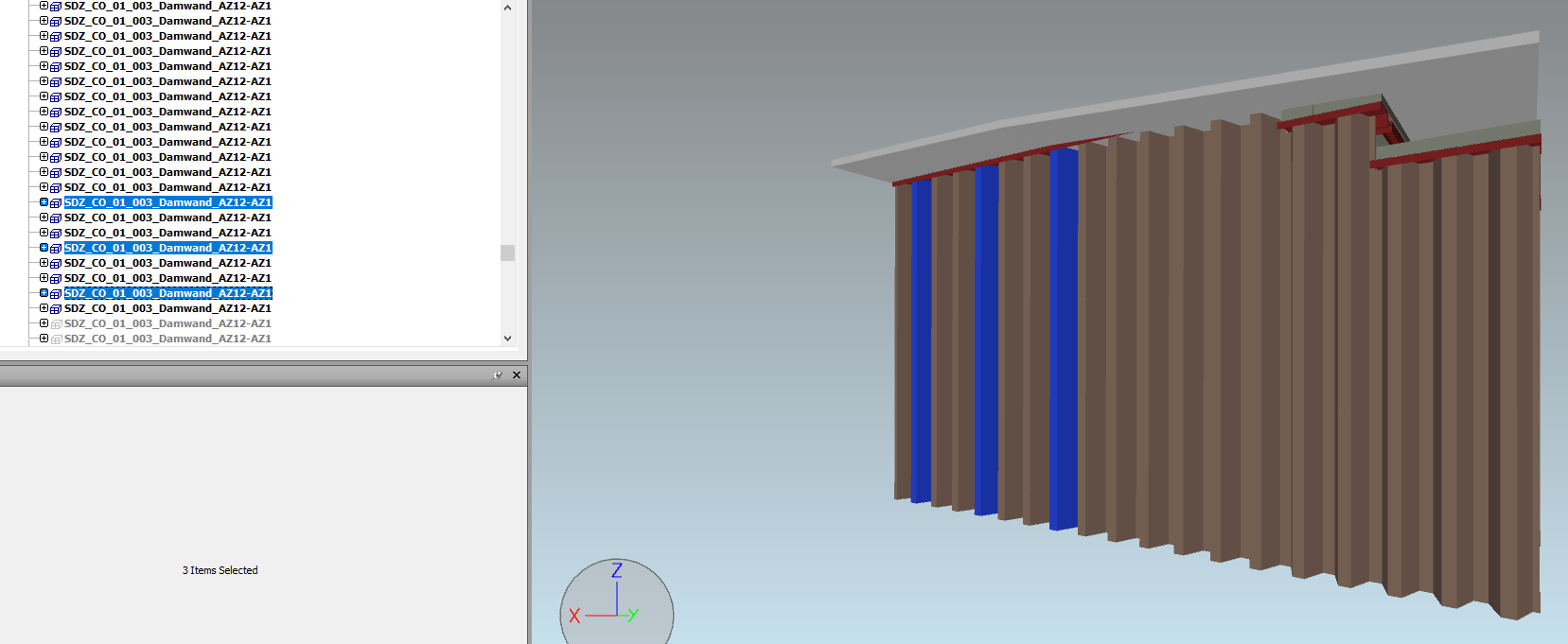

下面是原始Navisworks文件的截图：

​

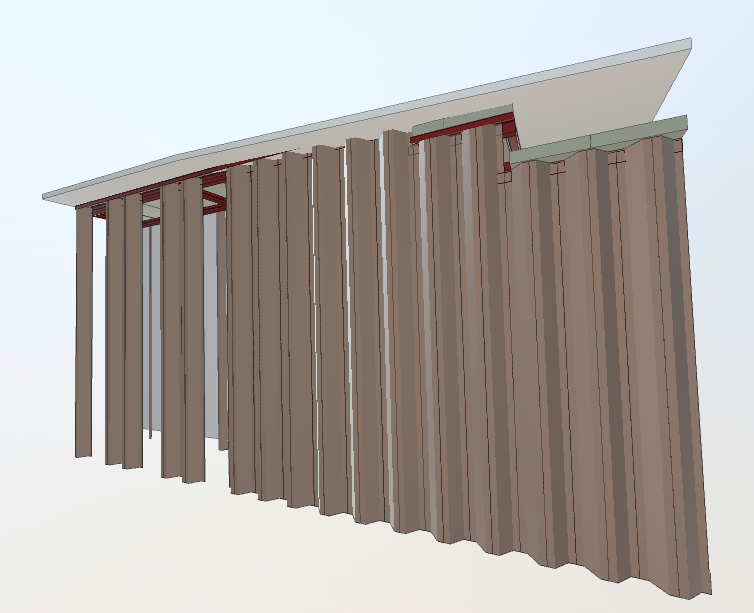

以下是Forge Viewer中翻译的文件的屏幕截图：

注意丢失的纸片堆。

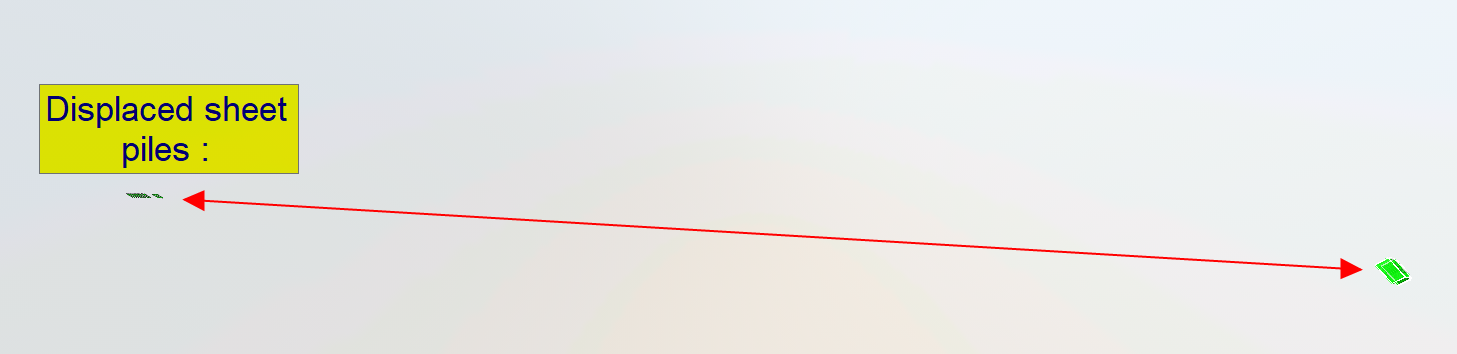

板桩位于一个完全不同的位置：

​

为了检查发生了什么，我们还将文件上传到Autodesk Docs。

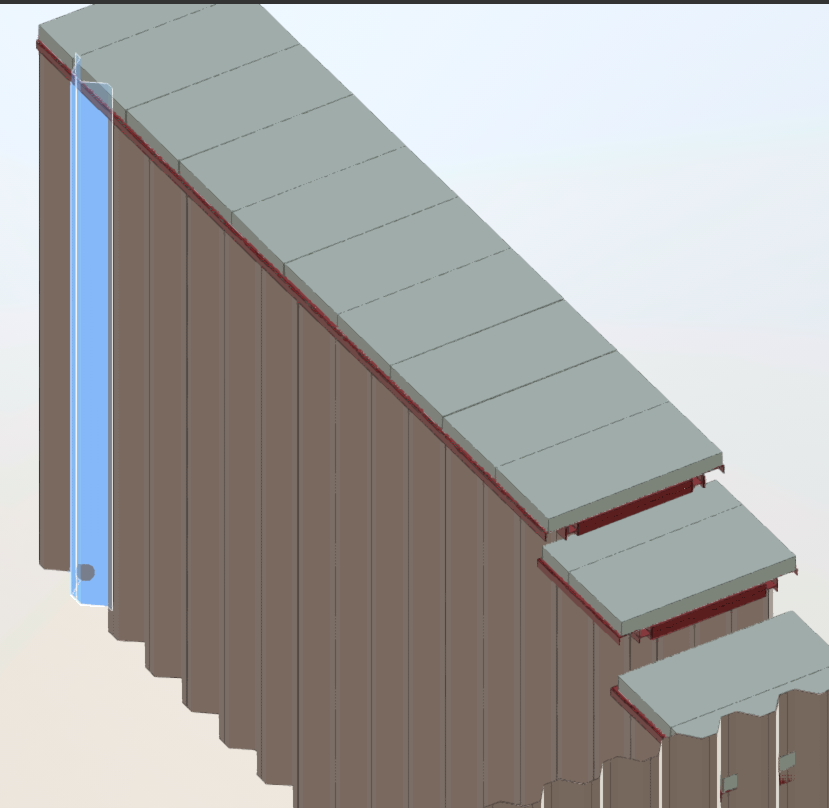

在这里，模型看起来很好：

​

有什么好主意吗？

谢谢

沃尔夫冈

Answer 1

重命名文件并将其转换为svf2有助于解决此问题。

1. 重命名文件
2. ，将其上传到OSS
3. 请求一个SVF2翻译，如下所示

curl --location --request POST 'https://developer.api.autodesk.com/modelderivative/v2/designdata/job' \
--header 'Content-Type: application/json' \
--data-raw '{
   "input": {
     "urn": ""
   },
   "output": {
     "formats": [
       {
         "type": "svf2",
         "views": [
           "3d"
         ]
       }
     ]
   }
 }'
