GKE Nginx入侵控制器前面的全局负载均衡器(HTTPS负载平衡器)

Question

我有一个GKE集群，它使用了Nginx入侵控制器作为它的入口引擎。目前，当我设置Nginx控制器时，我定义了一个服务kind: LoadBalancer，并将它指向先前在GCP上保留的外部静态IP。问题是，它只绑定到一个区域静态IP地址(如果我没有弄错的话，L4负载均衡器)。我想要一个全球负载均衡器代替。

我知道我可以通过使用GKE入口控制器来实现这一点，而不是使用Nginx入侵控制器。但是，我仍然想使用Nginx Ingress，因为它有强大的注释，比如根据条件重写标题等；GKE宏注释不可用的东西。

最后，是否有任何方法将全局负载均衡器与Nginx入口控制器结合起来，或者将全局负载均衡器放在由nginx创建的L4负载均衡器的前面？

我们需要有全球负载均衡器，以保护云装甲。

Answer 1

最后，我设法使Nginx控制器和L7 HTTP(S)负载均衡器一起工作。

基于他自己的问题“repply”，我设法使它发挥作用。唯一的区别是，他的解决方案将安装一个经典的HTTP(S) LoadBalancer，而不是新版本，我还介绍了IP地址的创建、自签名证书的创建以及HTTP代理从HTTP重定向到HTTPS。我会在这里列出对我有用的详细步骤。

这些步骤假设我们已经创建了一个启用了VPC-native traffic routing的集群。

在需要HTTP(S) LoadBalancer之前，我只需要将NGINX页面提供的清单应用于Nginx控制器的安装，它将创建一个LoadBalancer类型的服务，然后自动创建一个区域性L4 LoadBalancer。

但是现在我需要有云装甲和WAF，L4负载平衡器不支持它。一个HTTPS(S)负载均衡器是需要云装甲工作。

为了让Nginx入侵控制器与新的HTTPS(S) LoadBalancer一起工作，我们需要将Nginx入侵控制器服务上的type: LoadBalancer更改为ClusterIP，并向其添加NEGE 213注释D14。我们这样做是因为我们不希望它为我们生成一个L4 LoadBalancer。相反，我们将手动创建一个HTTP(S) LoadBalancer，并通过它的NEG注释将其绑定到ingress-nginx-controller。稍后，当我们将我们的Nginx入侵控制器部署设置为我们的HTTPS LoadBalancer的后端服务时，这个绑定将发生。因此，回到Nginx大会控制器服务，它将以这样的方式结束：

apiVersion: v1
kind: Service
metadata:
  annotations:
  labels:
    helm.sh/chart: ingress-nginx-4.0.15
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/version: 1.1.1
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/component: controller
  name: ingress-nginx-controller
  namespace: ingress-nginx
  annotations:
    cloud.google.com/neg: '{"exposed_ports": {"80":{"name": "ingress-nginx-80-neg"}}}'
spec:
  type: ClusterIP
  ipFamilyPolicy: SingleStack
  ipFamilies:
    - IPv4
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: http
      appProtocol: http
    - name: https
      port: 443
      protocol: TCP
      targetPort: https
      appProtocol: https
  selector:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/component: controller

--如果使用HELM安装Nginx，则需要重写配置以将NEG注释添加到服务中。所以values.yaml看起来是这样的：

controller:
  service:
    type: ClusterIP
    annotations:
      cloud.google.com/neg: '{"exposed_ports": {"80":{"name": "ingress-nginx-80-neg"}}}'

要安装它，请将入口-nginx添加到helm存储库中：

helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
helm repo update

然后安装它：

helm install -f values.yaml ingress-nginx ingress-nginx/ingress-nginx

接下来的步骤是：

ZONE=us-central1-a
CLUSTER_NAME=<cluster-name>
HEALTH_CHECK_NAME=nginx-ingress-controller-health-check
NETWORK_NAME=<network-name>
CERTIFICATE_NAME=self-managed-exp-<day>-<month>-<year>
NETWORK_TAGS=$(gcloud compute instances describe \
    $(kubectl get nodes -o jsonpath='{.items[0].metadata.name}') \
    --zone=$ZONE --format="value(tags.items[0])")

1. 创建静态IP地址(如果已经跳过)：

必须是高级层

gcloud compute addresses create ${CLUSTER_NAME}-loadbalancer-ip \
    --global \
    --ip-version IPV4

1. 创建防火墙规则，允许L7 HTTP(S)负载均衡器访问集群

gcloud compute firewall-rules create ${CLUSTER_NAME}-allow-tcp-loadbalancer \
    --allow tcp:80 \
    --source-ranges 130.211.0.0/22,35.191.0.0/16 \
    --target-tags $NETWORK_TAGS \
    --network $NETWORK_NAME

1. 为我们将要创建的后端服务

创建健康检查。

gcloud compute health-checks create http ${CLUSTER_NAME}-nginx-health-check \
  --port 80 \
  --check-interval 60 \
  --unhealthy-threshold 3 \
  --healthy-threshold 1 \
  --timeout 5 \
  --request-path /healthz

1. 创建一个后端服务，用于通知LoadBalancer如何连接和分发贸易到豆荚.

gcloud compute backend-services create ${CLUSTER_NAME}-backend-service \
    --load-balancing-scheme=EXTERNAL \
    --protocol=HTTP \
    --port-name=http \
    --health-checks=${CLUSTER_NAME}-nginx-health-check \
    --global

1. 现在是时候将Nginx服务(前面注释过的那个)添加到上一步创建的后端服务：

gcloud compute backend-services add-backend ${CLUSTER_NAME}-backend-service \
  --network-endpoint-group=ingress-nginx-80-neg \
  --network-endpoint-group-zone=$ZONE \
  --balancing-mode=RATE \
  --capacity-scaler=1.0 \
  --max-rate-per-endpoint=100 \
  --global

1. 创建负载均衡器本身(URL映射)

gcloud compute url-maps create ${CLUSTER_NAME}-loadbalancer \
    --default-service ${CLUSTER_NAME}-backend-service

1. 创建自管理证书。(这可能是Google管理的证书，但我们将在这里介绍self-managed).

。

gcloud compute ssl-certificates create $CERTIFICATE_NAME \
    --certificate=my-cert.pem \
    --private-key=my-cert-key.pem \
    --global

最后，我将通过控制台接口设置负载平衡器前端，这要容易得多。

要创建

1. 前端，请在控制台上输入负载平衡器，然后单击"Edit".

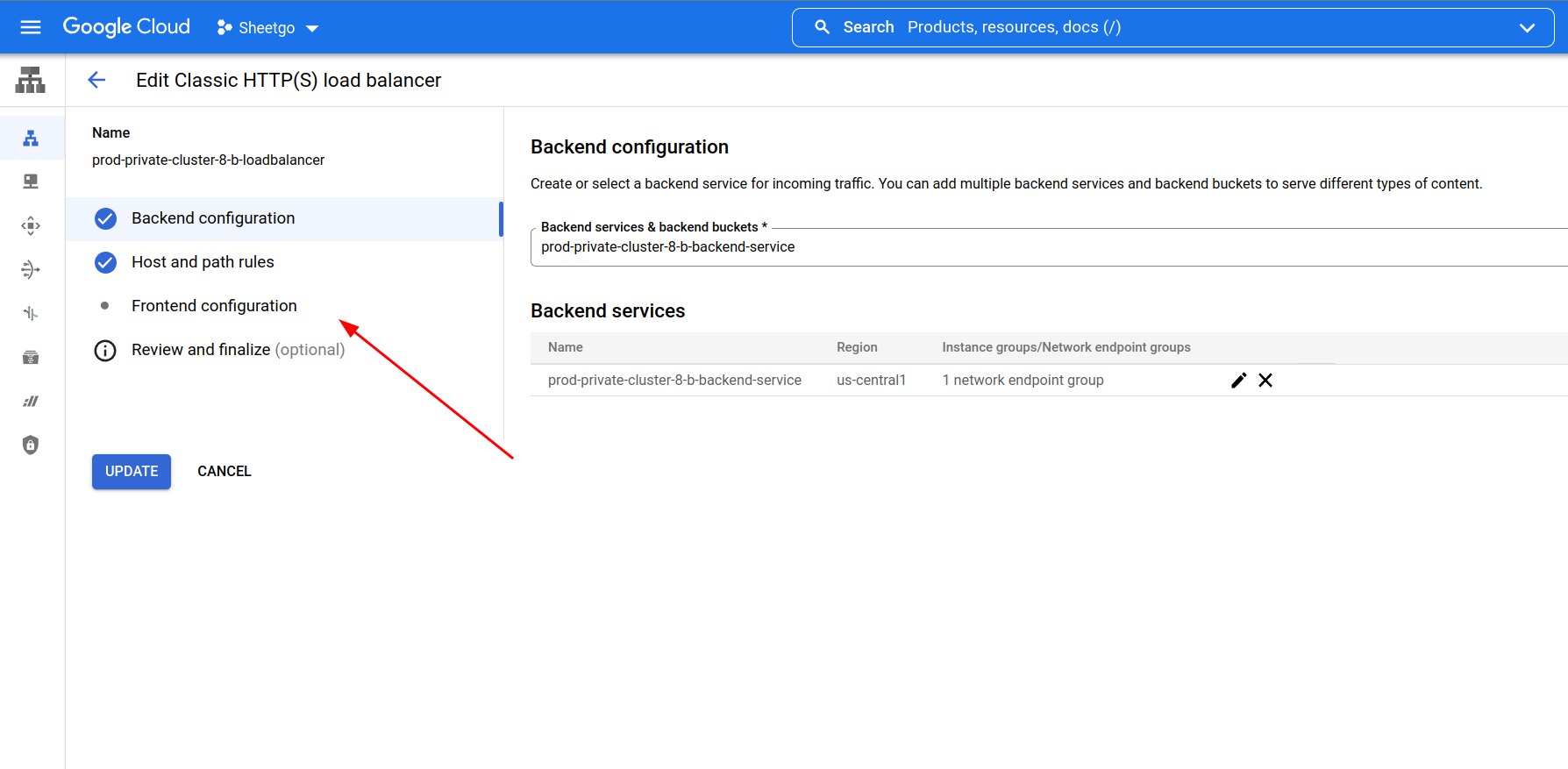

1. 前端配置选项卡将是不完整的。去吧，

，

1. 点击“添加前端IP和

1. 给它命名，并在字段协议上选择HTTPS。

1. On IP地址从短暂的更改为以前分配的静态IP

1. 选择您的证书，并在需要时将启用HTTPS重定向。(我做了)

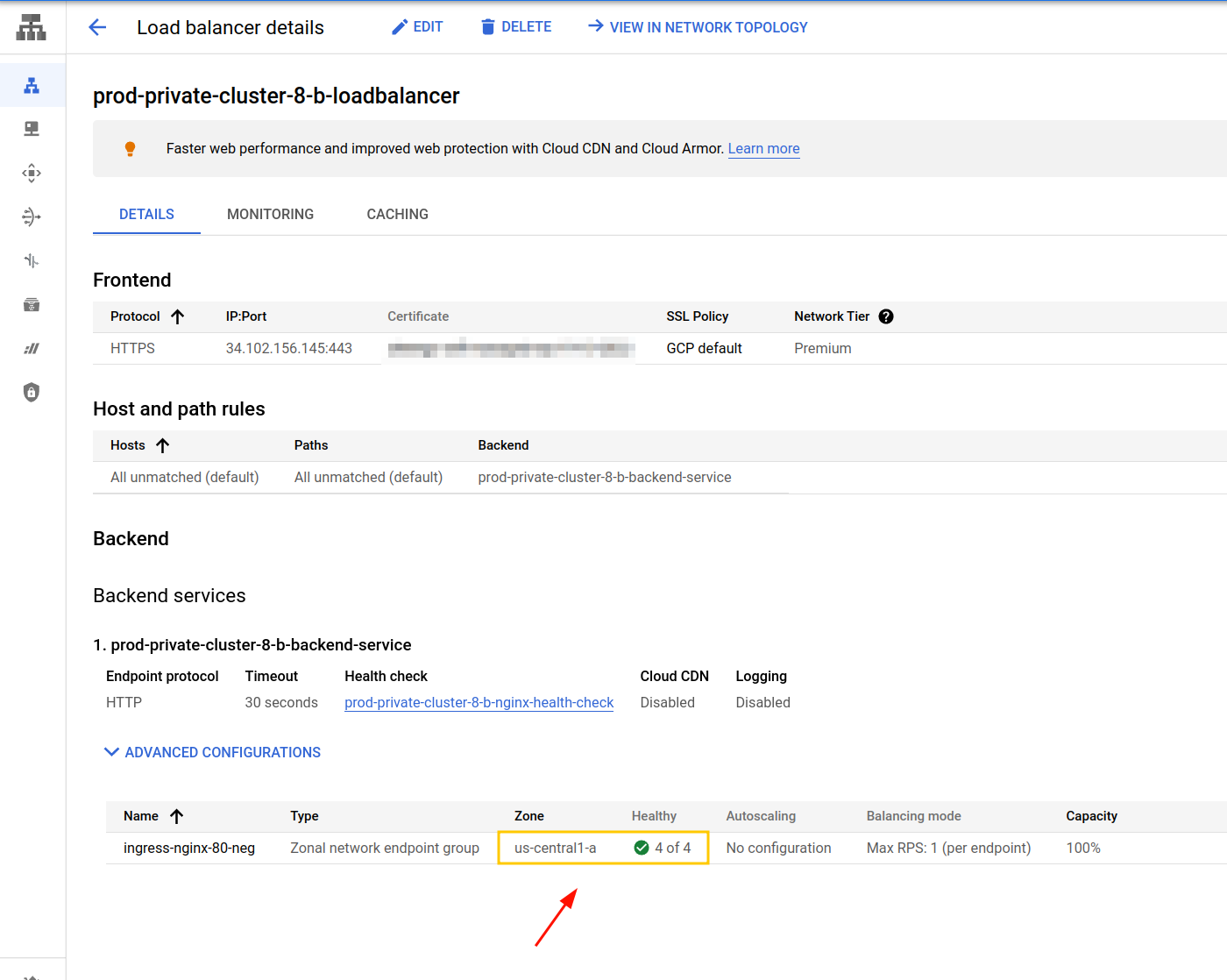

1. 保存LoadBalancer。在进入LoadBalancer页面时，我们应该看到nginx实例健康和绿色。在我的例子中，我已经将Nginx控制器设置为有4个副本：

最后，我们只需要将我们的域指向LoadBalancer IP并创建我们的入侵文件。

注意:大会现在将不处理证书。证书现在将由LoadBalancer外部管理。因此，大会将没有tls定义：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
    nginx.ingress.kubernetes.io/upstream-fail-timeout: "1200"
    nginx.ingress.kubernetes.io/configuration-snippet: |
      set $http_origin "${scheme}://${host}";
      more_set_headers "server: hide";
      more_set_headers "X-Content-Type-Options: nosniff";
      more_set_headers "Referrer-Policy: strict-origin";
  name: ingress-nginx
  namespace: prod

spec:
  rules:
  - host: app.mydomain.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: frontend
            port:
              number: 80

Answer 2

您可以将Nginx创建为LoadBalancer类型的服务，并按照此谷歌文档为其提供一个NEG注释。

https://cloud.google.com/kubernetes-engine/docs/how-to/container-native-load-balancing

然后可以将此NEG用作HTTP(S)负载平衡的后端服务(目标)

您可以使用本文中的gcloud命令。

https://hodo.dev/posts/post-27-gcp-using-neg/
