基于EAPOL 802.1X的TLS握手

Question

我正在构建一个EAPOL身份验证客户端(802.1XEAPOL)。目前为止的需求只是EAP。我正在使用FreeRadius服务器进行测试，它使用的是TLS1.1，所以这是我正在开发的传输版本。

因为这个请求者使用的是自定义的网络堆栈，而且在一个小型嵌入式设备上，我不能使用OpenSSL库，因为它们将所有握手都作为黑盒套接字级别进行通信。而且，我发现的请求者都包含与AAA和Authenticator紧密交织在一起的代码。我没有太多的空间来添加所有的源代码(除了使支持变得更加困难)。

这是很好的学习，同时滚动自己无论如何。

所以，当我深入研究的时候，我看到了一些与RFC不一致或者根本没有定义的东西。

在询问WPA之前，我想先礼貌地问一句：“这里是问技术问题的好地方，还是还有其他资源”。我被礼貌地忽略了。所以我在这里发帖。

参考RFC 3579、3748、4346、5216等，我对服务器执行了MD5挑战身份验证。成功理解EAP，以太网数据包，片段等。

在TLS上，我成功地接收、组装和解析了TLS Server Hello握手。(RFC 5216只在EAP上定义了TLS头，而RFC 4346解释了整个TLS握手，但EAP使用了其中的一个子集。)由于我可以访问测试服务器证书和密钥，我还验证了用公钥加密预主密钥，并且它用私钥正确地解密。

现在，我正在尝试构建完整的客户端握手，一点一点地添加到消息中。找到我无法解决的问题。

下面，我将参考RFC 4346来获取以下TLS 1.1消息。

在4.3节中，向量是用特定的“表示语言”定义的。对固定的已知长度使用[]，对必须包含指示大小的前导值的变量长度使用<..>。

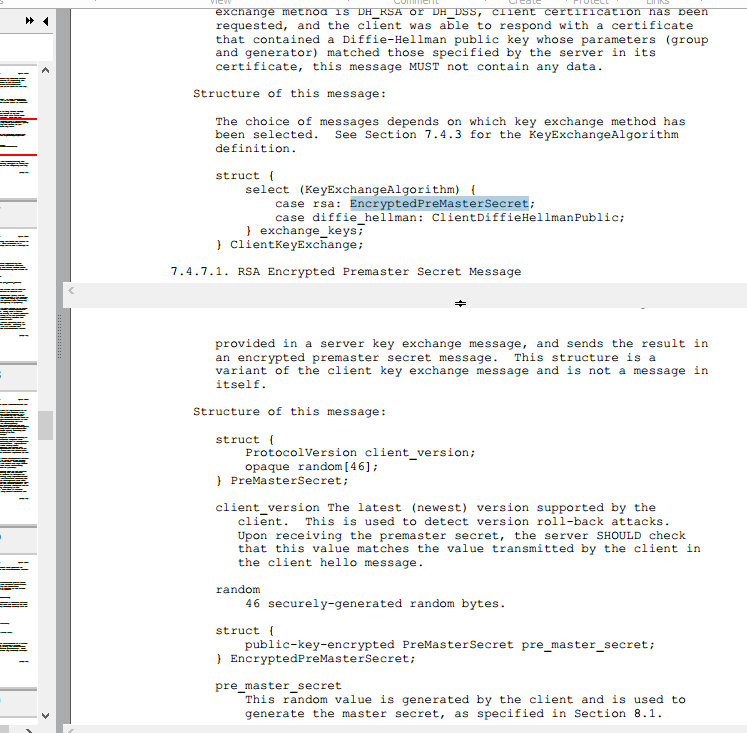

第7.4.7节定义了客户端密钥交换。在我的例子中，它只是一个RSA，因此是一个"EncryptedPreMasterSecret“。第7.4.7.1节定义了RSA的EncryptedPreMasterSecret，即版本和随机数，长度为48个字节。

​

​

定义并没有声称这是一个可变向量。但是，如果FreeRadius没有长度的两个字节主机顺序值，则来自它的调试信息将拒绝它。

(27) eap_tls:   TLS-Client-Cert-X509v3-Basic-Constraints += "CA:FALSE"
(27) eap_tls: TLS_accept: SSLv3/TLS read client certificate
(27) eap_tls: <<< recv TLS 1.0 Handshake [length 0104], ClientKeyExchange
(27) eap_tls: >>> send TLS 1.0 Alert [length 0002], fatal decode_error
(27) eap_tls: ERROR: TLS Alert write:fatal:decode error
tls: TLS_accept: Error in error
(27) eap_tls: ERROR: Failed in __FUNCTION__ (SSL_read): error:1419F09F:SSL routines:tls_process_cke_rsa:length mismatch
(27) eap_tls: ERROR: System call (I/O) error (-1)
(27) eap_tls: ERROR: TLS receive handshake failed during operation
(27) eap_tls: ERROR: [eaptls process] = fail

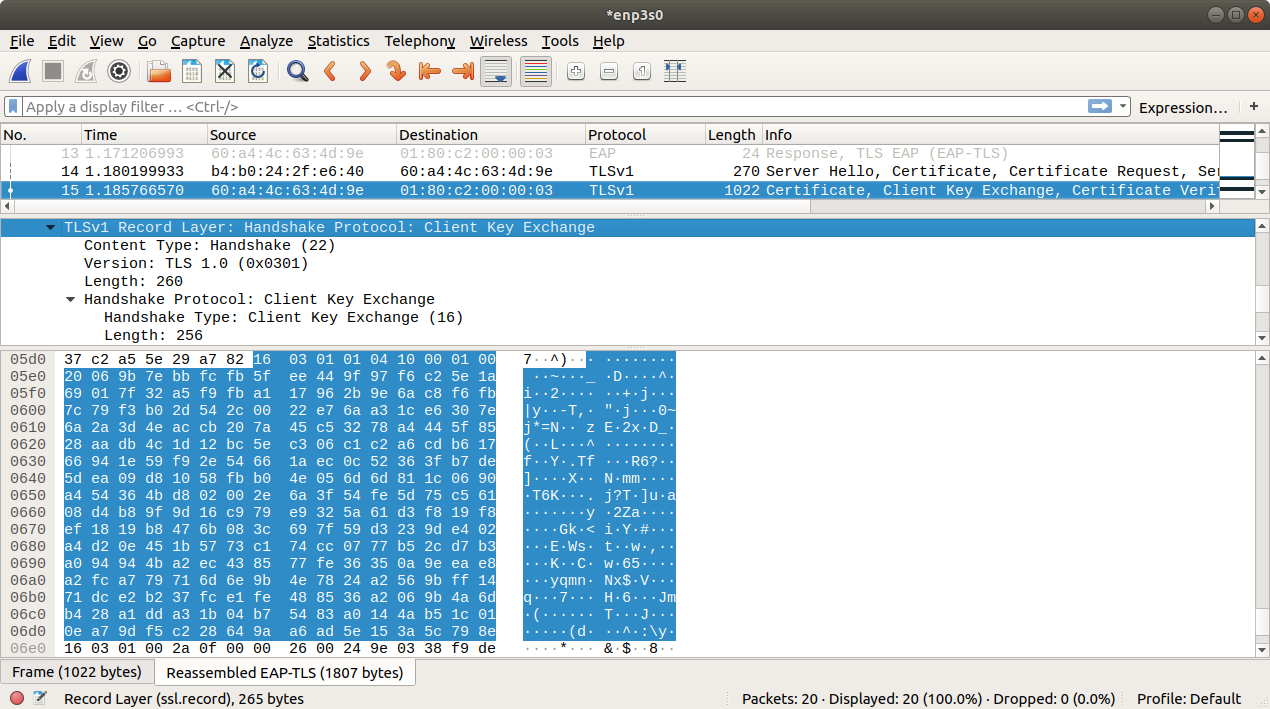

有趣的是，Wireshark似乎并不介意它是否不见了。

​

​

通过添加两个字节的长度，我克服了这个失败。但是，我不喜欢它不符合我所读的规范。

这是我错过的地方吗？

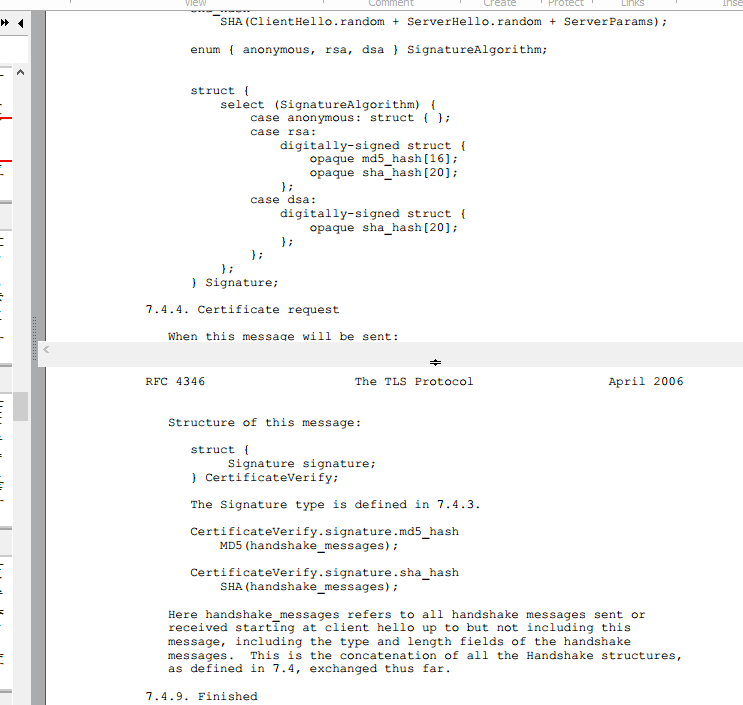

因此，我似乎已经通过了PremasterSecret，并转移到证书验证消息。对于它，第7.4.8节定义了包含MD5和SHA散列的证书验证，并引用了7.4.3节。7.4.3中的定义定义了什么是“签名”，并没有声称这是一个可变向量。

​

​

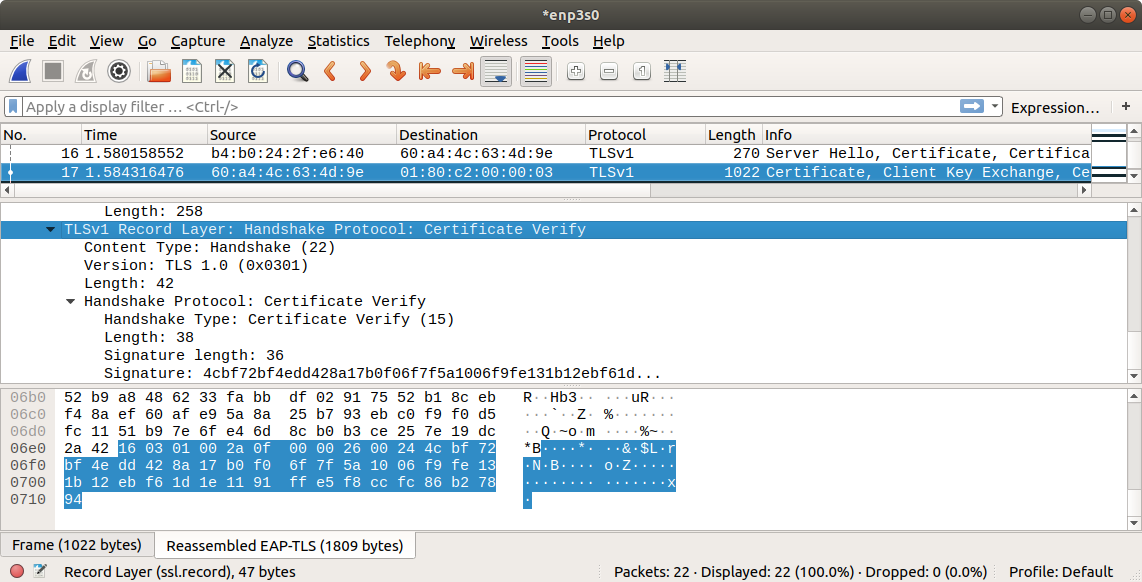

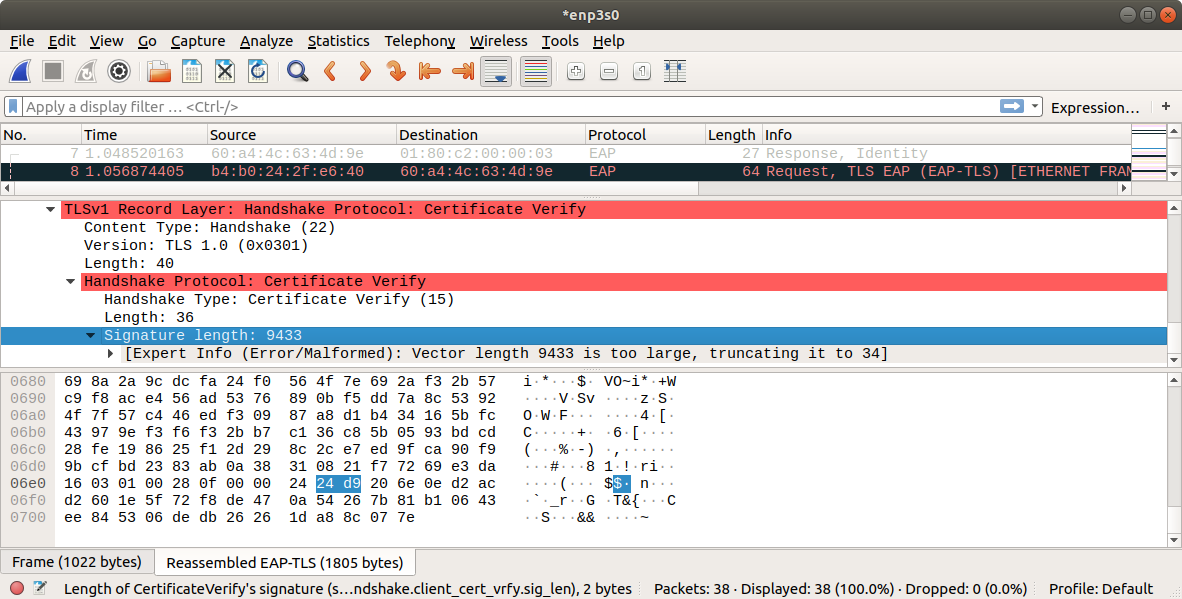

事实上，第7.4.3节非常清楚地表明，它是否是一个已知的长度向量(即使用固定长度16和20)。然而，Wireshark在这里也期望有一个两个字节的头，如果它不存在，就报告一个错误。

​

​

所以我把它加进了两个字节头，Wireshark很高兴。

​

​

但这仍然不符合规范。已知的最大长度为36字节，相当于一个8位数。因此，需要两个字节违反了规范，该规范在4.3节中说：

The length will be in the form of a number consuming as many bytes as required to hold the vector’s specified maximum (ceiling) length.

然而，即使发生了这种变化，服务器仍然在抱怨。

(13) eap_tls:   TLS-Client-Cert-X509v3-Basic-Constraints += "CA:FALSE"
(13) eap_tls: TLS_accept: SSLv3/TLS read client certificate
(13) eap_tls: <<< recv TLS 1.0 Handshake [length 0106], ClientKeyExchange
(13) eap_tls: TLS_accept: SSLv3/TLS read client key exchange
(13) eap_tls: <<< recv TLS 1.0 Handshake [length 002a], CertificateVerify
(13) eap_tls: >>> send TLS 1.0 Alert [length 0002], fatal decrypt_error
(13) eap_tls: ERROR: TLS Alert write:fatal:decrypt error
tls: TLS_accept: Error in error
(13) eap_tls: ERROR: Failed in __FUNCTION__ (SSL_read)
(13) eap_tls: ERROR: error:04091077:rsa routines:int_rsa_verify:wrong signature length
(13) eap_tls: ERROR: error:1417B07B:SSL routines:tls_process_cert_verify:bad signature

服务器上写着"decrypt_error“。这个验证信息应该是加密的吗？规范没有这么说。在服务器源中，我在任何地方都找不到那条短信。它隐藏得很好，很难找到拒绝它的函数。

如果它应该是加密的，使用的是什么密钥？客户端私钥还是服务器公钥？

再说一遍，这是不是描述了我错过的其他地方？它没有在两个方面遵循规范(使用可变长度和两个字节，其中一个就足够了)。

在第7.4.9节中，完成的消息是使用包含"0..11“的表示语言定义的，在第4节的任何地方都没有定义哪种描述。它是否是一个可变长度向量<0..11>？或者0.11在这里意味着什么？

下一个主要问题：

我是不是弄得太难了？

是否存在OpenSSL调用，只需进行重新组装的TLS握手，并创建客户端握手应答，然后将其填充到提供的缓冲区中？同样，由于嵌入式设备上的请求客户端使用它自己的网络堆栈，所以我不能使用OpenSSL的内部套接字调用进行握手。

OpenSSL文档在许多方面都缺乏，如果存在这样的API，我就不会偶然发现它。

谢谢你的回答和建议。

-Scott

Answer 1

我已经解决了这个最初的问题，虽然我没有所有我原来的问题的答案。

具体来说，我会回答“我是不是把这件事搞得太难了”。答案是，是，。

原来我正在寻找的OpenSSL api是BIO api，我了解到它实际上是一个允许您直接处理缓冲区的API，而不是使用OpenSSL套接字进行通信。将这看作是“中间的人”，在发送接收电话之间插入您的代码。

显然，BIO也可以用于文件IO之类的其他事情。

在我的例子中，这是EAPOL，它是原始的以太网数据包，但是假设您需要在没有TCP/IP支持的I2C线上执行一些类似TLS握手的加密。在这种情况下，您需要将流读入缓冲区，将其复制到输入BIO中，然后进行OpenSSL调用。然后从输出生物中获取数据并发送。

下面是一些应该解释所有内容的特定代码片段：

首先是标题。我只是全力以赴，因为我正在使用代码中没有显示的许多其他特性(OpenSSL页面给出了这些信息，但是API文档没有告诉您原型在哪里是非常烦人的)。一些标题名称是关于它们的贡献的线索：

#include <openssl/ssl.h>
#include <openssl/bio.h>
#include <openssl/md5.h>
#include <openssl/crypto.h>
#include <openssl/x509.h>
#include <openssl/pem.h>
#include <openssl/x509v3.h>
#include <openssl/rsa.h>
#include <openssl/err.h>

下面的这些代码片段包装在一个类中，并使用引号"m_“的匈牙利符号来表示它们是类的成员。首先，您需要两个BIO句柄，一个用于接收并传递到OpenSSL，另一个用于OpenSSL的回复。似乎没有任何要求您提前知道缓冲区大小。

声明BIOS

BIO  *m_sslIn, *m_sslOut;

并初始化它们

m_sslIn = NULL;
m_sslOut = NULL;

现在假设SSL被配置，Cert，CA，Keys等等.都已加载并创建了上下文(此答案并不是对SSL调用的解释)。

m_sslCtx = SSL_CTX_new(SSLv23_method());
m_ssl = SSL_new(m_sslCtx);

创造生物。输入和输出都是相同的。

m_sslIn = BIO_new(BIO_s_mem());
BIO_reset(m_sslIn);
m_sslOut = BIO_new(BIO_s_mem());
BIO_reset(m_sslOut);

现在最酷的部分。告诉OpenSSL，它将使用这些BIO作为缓冲区，这样您就可以将数据放入并取出。

SSL_set_bio(m_ssl, m_sslIn, m_sslOut);

这一点很重要:我发现当您完成时，不需要调用BIO_free()。因为SSL已经连接了它们，这意味着它将为您释放它们。这是一个恼人的特性，不告诉任何人就在里面。但直到我弄明白了这一点，我才发现“多个缓冲区被释放了”。

下面假设您已经读取了类似原始数据包或I2C线路之类的数据。注意，当您初始化TLS握手时，第一个消息还不存在(TLS从向另一侧发送ClientHello消息开始)。因此，在第一个调用时将输入BIO保持为空，然后发出一个调用SSL_connect(m_ssl)来开始。

if (msg) {      //    is there a message?
    result = BIO_write(m_sslIn, msg, len);
}

result = SSL_connect(m_ssl);
if (result < 0) {
    int err = SSL_get_error(m_ssl, result);
    printf("Error code: %d\n", err);
    if (err == SSL_ERROR_WANT_READ) {
        printf(" Want More read\n");
    } else if (err == SSL_ERROR_WANT_WRITE) {
        printf(" Want More write\n");
    } else {
        printf(" ERROR\n");
    }
}

SSL_connect()调用将导致失败。但失败的是错误: SSL_ERROR_WANT_READ，这意味着它正在等待更多的读取。因此，在调用之后，复制OpenSSL在输出BIO中所放的内容：

result = BIO_ctrl_pending(m_sslOut);            //  Any data there to read?
if (result == 0) return 0;
m_msgOut = (unsigned char *) malloc(result);   //  Of course YOU own this memory, and need to clean it up
length = BIO_read(m_sslOut,m_msgOut,result);
m_msgLength = length;
FlushErrors(m_ssl);        //  See below

在第一次传递时，您将看到开头的"CLIENT_HELLO“消息。

因此，现在在缓冲区中有消息，将其发送到服务器，并从服务器读取回复。获取该答复并将其再次存储在输入BIO中，再次调用SSL_connect()，然后从BIO中读取响应。一直往前走，直到握手结束。

此外，如上面的代码片段所示，每次调用SSL_connect时，都必须清除SSL句柄中堆积的所有错误：

int FlushErrors(void *ssl_ctx) {
    int count = 0;
    int result;
    while ((result = ERR_get_error())) {
        printf("TLS - SSL error: %s",
           ERR_error_string(result, NULL));
        count++;
    }
    return count;
}

对于我的EAPOL客户端来说，这个过程非常简单。复杂的部分是处理往返消息的碎片，因为一些TLS握手可能有许多证书，而且相当大。重要的是，在将其放入BIO并调用下一个SSL_connect之前，重新组装来自服务器的整个消息。

我希望这能帮助下一个人做同样的事情。
