乳胶-表格上不完全的垂直线

Question

我试图使用tabular在Latex中制作一个有点棘手的表，我编写了以下代码：

\begin{tabular}{|c|c|c|c|c|}
        \hline
        n° structure & n° hexagone & valeur circuit & $R(K_i)$ & $E(B)$\\
        \hline
        \multirow{3}{*}{$K_1$} & $h_1$ & $R_1$ & \multirow{3}{*}{$2R_1 + R_2 = 1.984$} & \multirow{12}{*}{$\frac{6R_1 + 4R_2 + 2R_3}{4} = 1.5995$}\\
                           & $h_2$ & $R_1$ & \\
                           & $h_3$ & $R_2$ & \\
        \cline{1-4}
        \multirow{3}{*}{$K_2$} & $h_1$ & $R_1$ & \multirow{3}{*}{$R_1 + R_2 + R_3 = 1.215$} \\
                           & $h_2$ & $R_2$ & \\
                           & $h_3$ & $R_3$ & \\
        \cline{1-4}
        \multirow{3}{*}{$K_3$} & $h_1$ & $R_2$ & \multirow{3}{*}{$2R_1 + R_2 = 1.984$} \\
                           & $h_2$ & $R_1$ & \\
                           & $h_3$ & $R_1$ & \\
        \cline{1-4}
        \multirow{3}{*}{$K_4$} & $h_1$ & $R_3$ & \multirow{3}{*}{$R_1 + R_2 + R_3 = 1.215$} \\
                           & $h_2$ & $R_2$ & \\
                           & $h_3$ & $R_1$ & \\
        \hline
    \end{tabular}

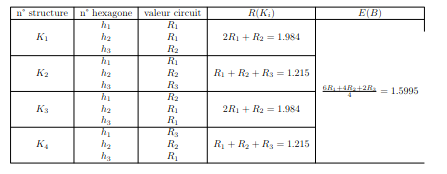

我得到了以下输出，我真的不明白为什么最后一条垂直线不完整：

​

​

有人知道问题的根源吗？科迪迪。

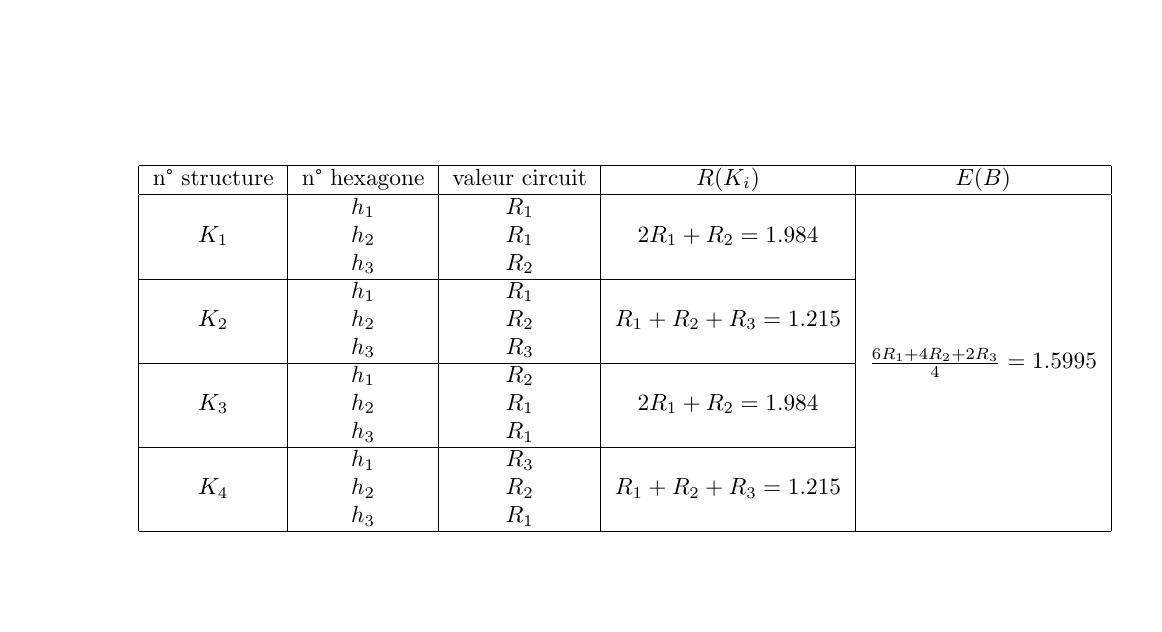

Answer 1

如果你不使用垂直线，你的桌子会看起来更专业。例如，有关创建漂亮表的更多信息，请参见booktabs包的文档。

如果坚持垂直行，则必须确保每一行的单元格数相同：

\documentclass{article}
\usepackage{multirow}

\begin{document}

\begin{tabular}{|c|c|c|c|c|}
        \hline
        n° structure & n° hexagone & valeur circuit & $R(K_i)$ & $E(B)$\\
        \hline
        \multirow{3}{*}{$K_1$} & $h_1$ & $R_1$ & \multirow{3}{*}{$2R_1 + R_2 = 1.984$} & \multirow{12}{*}{$\frac{6R_1 + 4R_2 + 2R_3}{4} = 1.5995$}\\
                           & $h_2$ & $R_1$ & & \\
                           & $h_3$ & $R_2$ & & \\
        \cline{1-4}
        \multirow{3}{*}{$K_2$} & $h_1$ & $R_1$ & \multirow{3}{*}{$R_1 + R_2 + R_3 = 1.215$}  &\\
                           & $h_2$ & $R_2$ & & \\
                           & $h_3$ & $R_3$ & & \\
        \cline{1-4}
        \multirow{3}{*}{$K_3$} & $h_1$ & $R_2$ & \multirow{3}{*}{$2R_1 + R_2 = 1.984$}  &\\
                           & $h_2$ & $R_1$ & & \\
                           & $h_3$ & $R_1$ & & \\
        \cline{1-4}
        \multirow{3}{*}{$K_4$} & $h_1$ & $R_3$ & \multirow{3}{*}{$R_1 + R_2 + R_3 = 1.215$}  &\\
                           & $h_2$ & $R_2$ & & \\
                           & $h_3$ & $R_1$ & & \\
        \hline
    \end{tabular}

\end{document}

​

​
