具有透明梯度的QGraphicsPixmapItem

Question

我想在一个QGraphicsPixmapItem上应用一个透明梯度，但是我不知道如何去做，因为现在我只能在整个QGraphicsPixmapItem上应用透明性(不是梯度)。这个项目经历了一个镜像效应(就像墙上的一个反射在地面上的元素)，然后我想设置这个透明梯度(从上到下；顶部相当不透明……)在透明的几个阶段，它最终在项目的底部是完全透明的)，然后我添加模糊。这是透明梯度的一部分，我似乎做不到.我不明白它怎么能起作用。我试过的一切都不管用。你能帮我吗？提前谢谢。

下面是一个相当短的代码：

for item in self.scene.selectedItems() :
    # Width
    item_height = item.boundingRect().height()
    # mirroir
    item.setTransform(QTransform(1, 0, 0, 0, -1, 0, 0, 0, 1))
    #
    item.setOpacity(0.7)
    # Blur
    blur = QGraphicsBlurEffect()
    blur.setBlurRadius(8)
    item.setGraphicsEffect(blur)
    item.setPos(100, 100 + 2 * (int(item_height)))
    ##############################################
    """
    alphaGradient = QLinearGradient(item.boundingRect().topLeft(), item.boundingRect().bottomLeft())
    alphaGradient.setColorAt(0.0, Qt.transparent)
    alphaGradient.setColorAt(0.5, Qt.black)
    alphaGradient.setColorAt(1.0, Qt.transparent)
    effect = QGraphicsOpacityEffect()
    effect.setOpacityMask(alphaGradient)
    item.setGraphicsEffect(effect) ########
    """
    ##############################################
    """
    opacity = QGraphicsOpacityEffect()
    lg = QLinearGradient()
    lg.setStart(0, 0)
    lg.setFinalStop(0, 100)
    lg.setColorAt(0, Qt.transparent)
    lg.setColorAt(0.5, Qt.transparent)
    lg.setColorAt(1.0, Qt.transparent)
    opacity.setOpacityMask(lg)
    #opacity.setOpacity(1)
    item.setGraphicsEffect(opacity)
    """
    ##############################################

Answer 1

每个目标项(或小部件)只能应用一个QGraphicsEffect，因此您有两个选项：

• 创建一个新的图像，应用不透明梯度(使用QPainter组合模式)，并只设置模糊效果；
• 设置父项的不透明度效果；

在这两种情况下，我建议您将“镜像”项创建为实际QGraphicsPixmapItem的子项，这将确保它始终遵循父级发生的情况，包括可见性和几何更改、转换等。

使用透明梯度生成镜像

为此，我们使用了作文的QPainter特性，特别是允许使用梯度作为所绘制图像的alpha通道的源的CompositionMode_SourceIn。

程序如下：

1. 根据镜像的大小创建一个新的图像；
2. 创建一个渐变，具有完全不透明度在0和透明在1(或更少)；
3. 在图像上画出梯度；
4. 设定构图模式；
5. 绘制镜像；
6. 创建基于该图像的QGraphicsPixmapItem；

class MirrorPixmapItem(QtWidgets.QGraphicsPixmapItem):
    def __init__(self, *args, **kwargs):
        super().__init__(*args, **kwargs)
        self.mirror = QtWidgets.QGraphicsPixmapItem(self)
        self.blurEffect = QtWidgets.QGraphicsBlurEffect(blurRadius=8)
        self.mirror.setGraphicsEffect(self.blurEffect)
        if not self.pixmap().isNull():
            self.createMirror()

    def setPixmap(self, pixmap):
        old = self.pixmap()
        super().setPixmap(pixmap)
        if old == pixmap:
            return
        self.createMirror()

    def setOffset(self, *args):
        super().setOffset(*args)
        if not self.mirror.pixmap().isNull():
            self.mirror.setOffset(self.offset())

    def createMirror(self):
        source = self.pixmap()
        if source.isNull():
            self.mirror.setPixmap(source)
            return

        scale = .5
        height = int(source.height() * scale)

        output = QtGui.QPixmap(source.width(), height)
        output.fill(QtCore.Qt.transparent)

        qp = QtGui.QPainter(output)
        grad = QtGui.QLinearGradient(0, 0, 0, height)
        grad.setColorAt(0, QtCore.Qt.black)
        grad.setColorAt(1, QtCore.Qt.transparent)
        qp.fillRect(output.rect(), grad)
        qp.setCompositionMode(qp.CompositionMode_SourceIn)
        qp.drawPixmap(0, 0,
            source.transformed(QtGui.QTransform().scale(1, -scale)))
        qp.end()

        self.mirror.setPixmap(output)
        self.mirror.setY(self.boundingRect().bottom())
        self.mirror.setOffset(self.offset())

设置父项的不透明度。

在这种情况下，我们仍然对镜像项有模糊效果，但是我们在父项(原始映像)上应用了一个QGraphicsOpacityEffect，并使用了包含原始图像和镜像的opacityMask，它将处于完全不透明状态，直到原始图像的高度，然后开始淡出到镜像的完全透明。

class MirrorPixmapItem2(QtWidgets.QGraphicsPixmapItem):
    def __init__(self, *args, **kwargs):
        super().__init__(*args, **kwargs)
        self.opacity = QtWidgets.QGraphicsOpacityEffect(opacity=1)
        self.setGraphicsEffect(self.opacity)
        self.mirror = QtWidgets.QGraphicsPixmapItem(self)
        self.blurEffect = QtWidgets.QGraphicsBlurEffect(blurRadius=8)
        self.mirror.setGraphicsEffect(self.blurEffect)
        if not self.pixmap().isNull():
            self.createMirror()

    # ... override setPixmap() and setOffset() as above

    def createMirror(self):
        source = self.pixmap()
        if source.isNull():
            self.mirror.setPixmap(source)
            return

        scale = .5

        self.mirror.setPixmap(
            source.transformed(QtGui.QTransform().scale(1, -scale)))
        self.mirror.setPos(self.boundingRect().bottomLeft())
        self.mirror.setOffset(self.offset())

        height = source.height()
        gradHeight = height + height * scale

        grad = QtGui.QLinearGradient(0, 0, 0, gradHeight)
        grad.setColorAt(height / gradHeight, QtCore.Qt.black)
        grad.setColorAt(1, QtCore.Qt.transparent)
        self.opacity.setOpacityMask(grad)

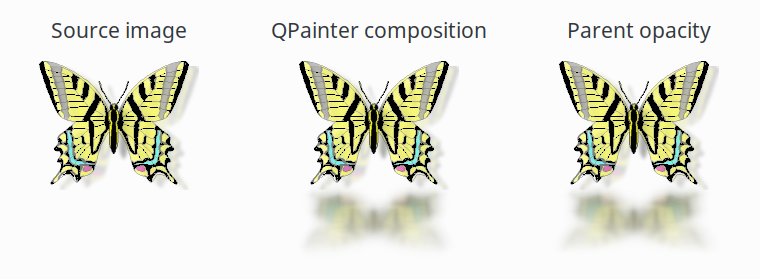

这就是结果，正如您可以看到的，使用哪种方法是一个选择的问题，但是从性能的角度来看，第一个方法可能会稍微好一些，因为在绘制项目时不需要额外的效果，如果要有许多图像项和/或高分辨率，这可能很重要。

​

​
