Opencv matchTemplate在地图中找不到布什

Question

我想在一张2d地图中找到2d灌木丛的图像。根据他们的网站我用了这个代码

image = cv2.imread('images/Pallet_Town.png', cv2.IMREAD_UNCHANGED)
image_gray = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
template = cv2.imread('images/Bush (small).png', cv2.IMREAD_UNCHANGED)

template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2RGB)

print(image.shape)
w, h, _ = template.shape

result = cv2.matchTemplate(image, template, cv2.TM_CCOEFF_NORMED)
threshold = 0.8
loc = np.where(result >= threshold)
print(*loc[::-1])
for pt in zip(*loc[::-1]):
    cv2.rectangle(image, pt, (pt[0] + w, pt[1] + h), (0, 0, 255), 2)
cv2.imwrite('images/result.png', image)

代码不工作，也找不到任何灌木丛。结果图像没有矩形。我还应该使用什么函数来找到图像中的灌木(不管是opencv函数还是其他包)，或者是我的代码问题。

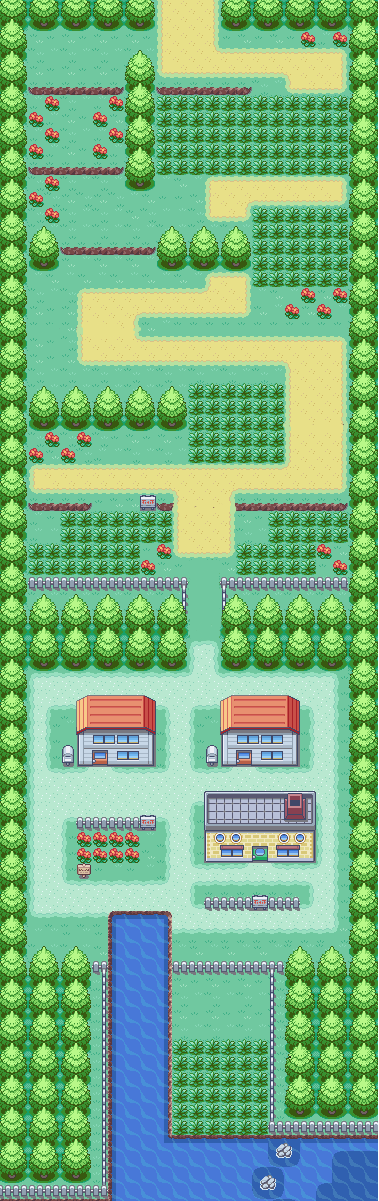

使用这些图像(布什在地图下面)

​

​

布什：

​

Answer 1

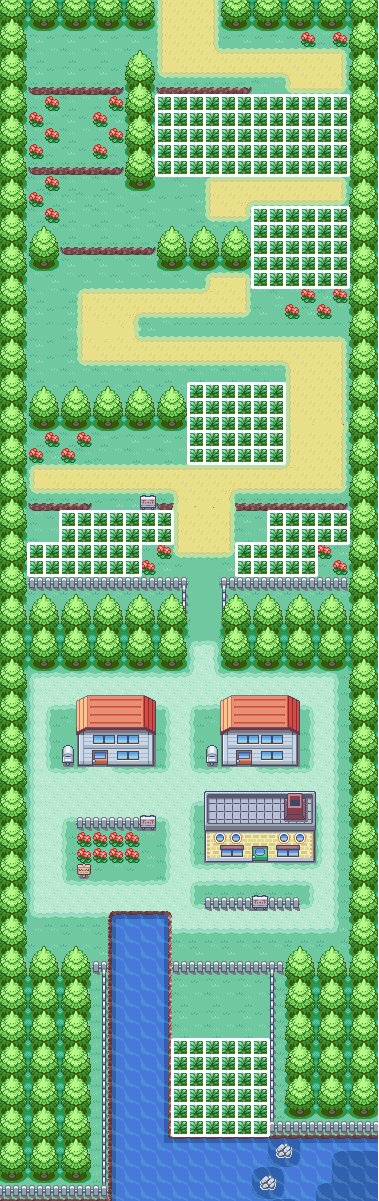

实际上，我已经找到了答案，正如fmw42在评论中建议我做一个灌木掩膜，因此使用这段代码我得到了答案。后来，我还不得不将门槛提高到0.9。或者，将阈值降低到0.24也是有效的，但是对于不同的图像，它会有不同的阈值，而我不想要这些阈值

image = cv2.imread('images/Pallet_Town.png', cv2.IMREAD_UNCHANGED)
template = cv2.imread('images/Bush (small).png', cv2.IMREAD_UNCHANGED)

bush = template[:, :, 0:3]
alpha = template[:, :, 3]
alpha = cv2.merge([alpha, alpha, alpha])
result = cv2.matchTemplate(image, bush, cv2.TM_CCORR_NORMED, mask=alpha)
w, h, _ = template.shape

threshold = 0.9
loc = np.where(result >= threshold)
for pt in zip(*loc[::-1]):
    cv2.rectangle(image, pt, (pt[0] + w, pt[1] + h), (0, 0, 255), 2)
cv2.imwrite('images/result.png', image)

​

​

Answer 2

您的模板具有透明的背景。但是您的matchTemplate没有使用透明alpha通道的掩码。因此，你是匹配的背景下的透明度，这很可能不匹配的地区周围灌木丛。在你的模板中，背景是黑色的，你的灌木有一个白色的背景。因此，要么将模板背景更改为白色，要么使用matchTemplate()中alpha通道的掩码。有关使用Python/OpenCV中掩码图像(以下中的最后参数)的文档，请参阅matchTemplate文档：

result  =   cv.matchTemplate(   image, templ, method[, result[, mask]]  )

因此，以模板图像(灌木)为例：

​

​

并提取alpha通道并只保留图像的BGR通道：

mask = template[:,:,3]

​

​

template = template[:,:,0:3]

​

​

不要转换为灰度。matchTemplate可以处理彩色图像。
