Lora SX1276，RegPaConfig

Question

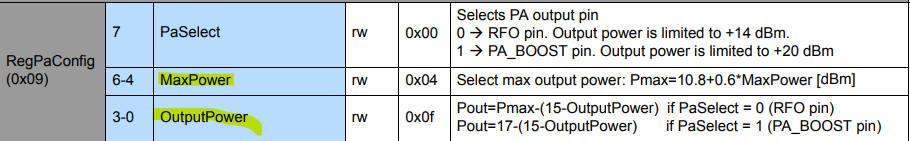

我正在尝试开发我自己的LoRa SX1276库。我无法理解MaxPower和OutputPower在RegPaConfig中设置传输功率的区别。

提前谢谢。

​

​

Answer 1

它们依次用于设置：

• Set PaSelect (0或1)，
• Set Pmax (MaxPower =0至7) Pmax = 10.8 + 0.6 * MaxPower，因此如果MaxPower为7，Pmax =15
• ，则根据PaSelect和OutputPower计算Pout。如果Pout = Pmax - (15 - OutputPower)
  • So，如果OutputPower = 15，Pout = 15 -(15-15)->

- Else if PaSelect = 1 then Pout = 17 - (15 - OutputPower)
    - So, if `OutputPower` = 15, Pout = 17 - (15 - 15) --> 17

但这些计算是由芯片完成的。你不需要这么做。您只需要正确地设置位字段，PaSelect、MaxPower和OutputPower。应该由用户来正确地设置它们。

如果你想要，MaxPower是一个数值捷径，理论上限制了射频功率放大器被允许推送的功率。和OutputPower的另一个快捷方式，帮助芯片计算的实际价值。

对于PaSelect、MaxPower和OutputPower，默认值为0、4、15。对于最大的表现，你把他们设置为1，15，15。但这在你的国家是否合法是另一个故事。
