检测交流波形中的击穿电压

Question

当发生故障时，我需要监视交流电压波形并记录RMS值。我大致知道如何从我看过的视频中获取数据，然而，对于我来说，很难找到一个读取击穿电压值的解决方案。理想情况下，我也会截图与击穿电压值，

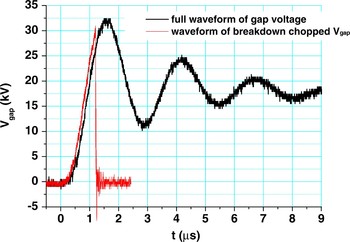

如果你不熟悉这个话题，当击穿发生时，电压会立即降到零。所以我需要的是在电压降到零之前测量它，如果可能的话，拍个截图。这是一个正常波形的图像(黑色)与一个故障之一(红色)。

​

​

Answer 1

天真的解决方案*

1. 获取数据并获取Y值(这将取决于您拥有的数据类型，这将取决于获取数据的方式)。
2. 通过对值进行迭代并保持几个标志来找到细分点(我可能会说轨道“大于X”，一旦这是正确的，跟踪“低于Y”)。从这一点出发，只需使用最后的N点(Get数组子集)并获得数组最大值。或者在运行时跟踪最大值。

假设控件中有图形，只需右键单击并选择Create>>Invoke Node>>Export图像即可。

我建议尝试使用静态数据来处理VI，您可以反复运行这些数据来检查代码的行为。

*我不知道问题域，也不太熟悉对LV飞船的各种分析，因此有可能有更有效的方法来实现这一点。
