如何通过CANoe测试真实的ECU

Question

我是CANoe的新手，现在我试图通过向它发送诊断请求并通过CANoe从ECU获得响应来测试真正的ECU。我使用VN5610A和CANoe软件是CANoe.Ethernet。我把VN5610A连接到PC机和ECU。我将ODX文件上传为数据库，从而配置了诊断/ISO TP配置。然后，当我开始日志记录时，我可以在跟踪窗口中看到以太网包信息。如果我通过其他外部工具发送请求，我也可以在跟踪窗口中看到通信。但是我如何通过Caone发送请求呢？

首先，我想提出一些问题：

1. 我想测试一个真实的ECU，我应该使用模拟设置吗？我的意思是，我需要模拟真实的ECU作为一个simuLated ECU吗？如果没有，我不会使用诊断控制台发送请求。实际上，我试图设置模拟ECU并通过诊断控制台发送请求。但是，真正的ECU并没有真正收到请求，只收到了模拟的ECU。

。

1. 在矢量硬件控制中，我们可以定义VN5610A的IP地址，这个IP地址应该和我的PC IP地址一样吗？如果不是一样的话？应该将哪个IP地址分配给“测试人员在场”？

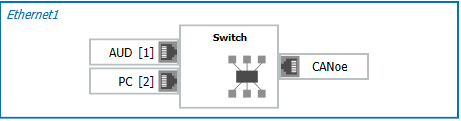

下面的向量硬件配置中的

1. If配置是否正确？PC和CANoe应该是同一个虚拟端口吗？

​

​

提前谢谢。

Answer 1

如果您想要模拟真实的ECU，最好的方法通常是使用相应的信号数据库为整个总线生成rest总线模拟，然后注释掉所需的ECU并将其连接到接口。在模拟设置中被停用的ECU不是模拟的，因此可以设置为真正的总线。当ECU被激活时，您还应该看到模拟设置中与另一条线的连接更改。如果您不停用ECU，CANoe将为您模拟。

也许你也可以看看这些例子。如果您没有将它们与CANoe一起安装，我建议您这样做。它们其实很不错:-)
