提高STM32F401不工作时钟速度的代码

Question

我试着用锁相环将STM32F401的时钟速度提高到84 the。我试着争取登录时间。但代码不起作用。有人能检查一下需要做什么吗？外部晶体是功能性的，因为我使用HAL库检查了它。

我尝试不使用HAL的原因是，我看到几个文档说HAL消耗了太多内存，最好避免它。

void Enable_PLL_F401(void)
{
    //Enable The HSE
    RCC->CR |= RCC_CR_HSEON;
    //Wait Until HSE Stabilizes
    //Remove While Loop; If the HSE isn't stabilized, code will stuck
    while(!(RCC->CR & RCC_CR_HSERDY))
        ;
    /* Activate Prefetch Buffer*/
    /*        Optional         */


    //Configure the PLL registers
    RCC->PLLCFGR |= RCC_PLLCFGR_PLLSRC;  //PLL Source HSE
    RCC->PLLCFGR &=~ (RCC_PLLCFGR_PLLM); //Clearing PLLM values
    RCC->PLLCFGR |= (RCC_PLLCFGR_PLLM_0 | RCC_PLLCFGR_PLLM_3 | RCC_PLLCFGR_PLLM_4);  //Divided by 25
    RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLN;   //Clearing PLLM values
    RCC->PLLCFGR |= (RCC_PLLCFGR_PLLN_4|RCC_PLLCFGR_PLLN_6|RCC_PLLCFGR_PLLN_8);      //Multiplied by 336
    RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLP;   //Clearing PLLP values
    RCC->PLLCFGR |= RCC_PLLCFGR_PLLP_0;  //Divided by 4
    RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLQ;   //Clearing PLLP values
    RCC->PLLCFGR |= RCC_PLLCFGR_PLLQ_2;  //Divided by 4 [USB-OTG Clock]

    RCC->CFGR &=~ RCC_CFGR_HPRE;         //System Clock Not Divided [AHB Prescalar]
    RCC->CFGR &=~ RCC_CFGR_PPRE1_DIV16;  //Clearing PPRE1 values
    RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
    RCC->CFGR &=~ RCC_CFGR_PPRE2_DIV16;  //Clearing PPRE2 Values
    RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;    //AHB not divided [APB2 Prescalar]

    RCC->CR |= RCC_CR_PLLON;
    //Wait Until HSE Stabilizes
    //Remove While Loop; If the HSE isn't stabilized, code will stuck
    while(!(RCC->CR & RCC_CR_PLLRDY))
        ;

    RCC->CFGR &=~ RCC_CFGR_SW;
    RCC->CFGR |= RCC_CFGR_SW_PLL;

    while(!(RCC->CFGR & RCC_CFGR_SWS_PLL))
        ;

    //SystemInit();
    SystemCoreClockUpdate();
}

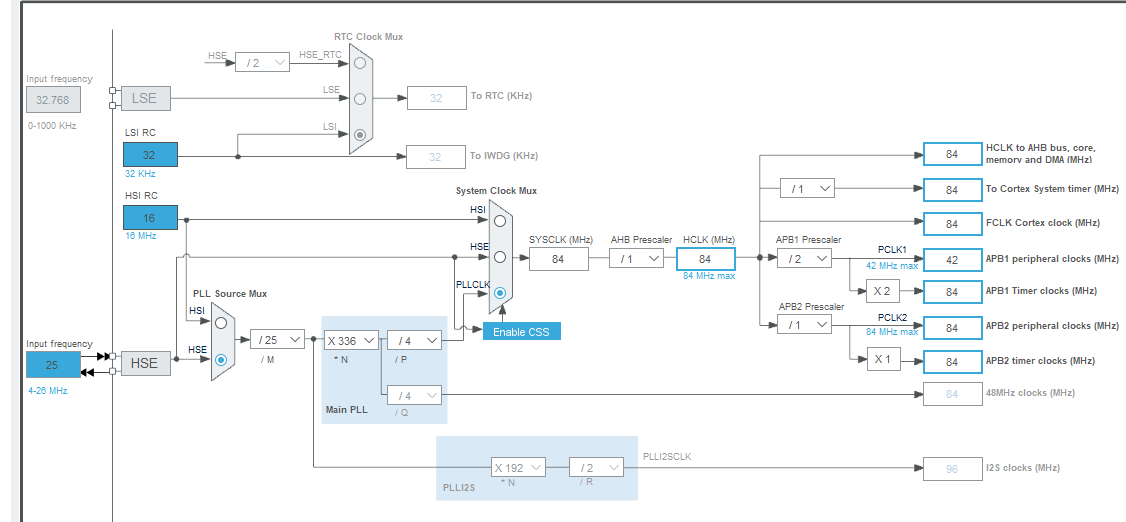

这是CubeMX中的时钟配置：

​

​

Answer 1

尽管这个问题仍然缺少一些信息，但让我尝试给你一些提示：

写入单片机寄存器

首先，用许多小步骤写入PLLCFGR寄存器通常不是一条路。请参见代码的以下部分：

//Configure the PLL registers
RCC->PLLCFGR |= RCC_PLLCFGR_PLLSRC;  //PLL Source HSE
RCC->PLLCFGR &=~ (RCC_PLLCFGR_PLLM); //Clearing PLLM values
RCC->PLLCFGR |= (RCC_PLLCFGR_PLLM_0 | RCC_PLLCFGR_PLLM_3 | RCC_PLLCFGR_PLLM_4);  //Divided by 25
RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLN;   //Clearing PLLM values
RCC->PLLCFGR |= (RCC_PLLCFGR_PLLN_4|RCC_PLLCFGR_PLLN_6|RCC_PLLCFGR_PLLN_8);      //Multiplied by 336
RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLP;   //Clearing PLLP values
RCC->PLLCFGR |= RCC_PLLCFGR_PLLP_0;  //Divided by 4
RCC->PLLCFGR &=~ RCC_PLLCFGR_PLLQ;   //Clearing PLLP values
RCC->PLLCFGR |= RCC_PLLCFGR_PLLQ_2;  //Divided by 4 [USB-OTG Clock]

这将对同一个寄存器执行9次写操作。在第一个写，您选择HSE振荡器时钟。在第二次写入中，您将清除主锁相环(PLLM)的除法因子。但是，值0是无效的值。这可能已经引起了问题(我不认为这种情况下的行为是指定的，所以我们只能猜测会发生什么)。

通过首先计算正确的值，然后在这样的一个操作中将其写入寄存器，可以很容易地避免这种情况：

uint32_t reg = RCC->PLLCFGR;
//Configure the PLL registers
reg |= RCC_PLLCFGR_PLLSRC;  //PLL Source HSE
reg &=~ (RCC_PLLCFGR_PLLM); //Clearing PLLM values
reg |= (RCC_PLLCFGR_PLLM_0 | RCC_PLLCFGR_PLLM_3 | RCC_PLLCFGR_PLLM_4);  //Divided by 25
reg &=~ RCC_PLLCFGR_PLLN;   //Clearing PLLM values
reg |= (RCC_PLLCFGR_PLLN_4|RCC_PLLCFGR_PLLN_6|RCC_PLLCFGR_PLLN_8);      //Multiplied by 336
reg &=~ RCC_PLLCFGR_PLLP;   //Clearing PLLP values
reg |= RCC_PLLCFGR_PLLP_0;  //Divided by 4
reg &=~ RCC_PLLCFGR_PLLQ;   //Clearing PLLP values
reg |= RCC_PLLCFGR_PLLQ_2;  //Divided by 4 [USB-OTG Clock]
RCC->PLLCFGR = reg;

这同样适用于代码中的其他寄存器。

动态重新配置时钟

我不太清楚你是想动态地提高MCU的时钟速度(所以当它已经在运行时)还是静态地(因此改变初始配置)。

如果您想动态地改变时钟速度，还需要考虑以下几点：

• 一旦启用PLL，主PLL配置就无法更改。所以，如果你想改变时钟的速度，你必须首先禁用它。
• 您必须确保在任何时候至少有一个有效的系统时钟。如果您正在重新配置主PLL，则必须临时切换到内部时钟(HSI)。

由于我不知道您的启动时钟配置，我不能深入到更多的细节，但我希望这将提供足够的信息。

闪存等待状态

正如old_timer和Tagli提到的，您可能还需要调整flash等待状态。这在STM32F401参考手册(RM0368)的3.4.1节“CPU时钟频率和闪存读取时间之间的关系”中进行了描述(修订版5)。所需值取决于您的电源电压和CPU时钟频率。

稳压器电压

为了能够在MHz上实现84 STM32F4，必须将调节器电压缩放输出设置为2( PWR_CR寄存器中的VOS=2)。这是重置后的默认设置，但如果初始配置不同，则可能必须再次设置。

注意:关于你的声明“我尝试没有HAL的原因是我看到几个文件说HAL消耗了太多的内存，最好避免它。”这句话有一点是正确的，但这并不是你应该遵循的一般规则。对于像时钟配置这样的低级别的东西，HAL代码是非常基本的，不会花费那么多内存。考虑到它的复杂性，我不会去重写它，除非我真的需要保存每一个字节的内存。高级HAL函数(例如UART或I2C )相当大，因为它们试图涵盖许多用例，而且只编写所需的代码可能会节省相当大的内存。不过，我还是会从HAL函数开始，只在需要时进行优化。
