Plots.jl:将对数刻度刻度的刻度更改为正常格式

Question

考虑下面的情节

using Plots
pyplot()

radix_range_xticks = -4:4
radix_range = LinRange(-4, 4, 100)
xs = 2.0 .^ radix_range_xticks
pf = 50.0
bw = 25.0
roofline(x, bw, pf) = min(bw*x, pf)
ys = roofline.(xs, bw, pf)
p = plot(xs, ys; xscale=:log2, yscale=:log10)
xticks!(p, xs)

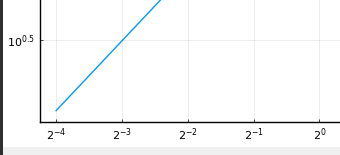

这导致了一个类似这样的情节。

​

​

X-滴答和y-滴答都以指数形式表示.添加关键字参数xformatter=:scientific没有帮助，因为它只是改变基数而不是整数。

​

​

那么，我如何用例如科学符号来格式化滴答呢？我想彻底消除base^exponent表示法。

我还尝试将一个可迭代的Strings传递给xticks!，但它不对其进行调度。

我试着在文档中查看这里，但没有其他任何可能有用的东西。

朱莉娅·朗语篇这里上的交叉

Answer 1

只传递一个可迭代的字符串是行不通的，该图还需要关于将这些字符串放在x轴上的位置的信息。下列人员负责这项工作。

xticks!(p, xs, string.(xs))

将最后一个参数替换为滴答所需的任何格式。

Answer 2

您可能需要查看ControlSystems/plotting.jl(getLogTicks)。它似乎有理由使用科学符号。下面使用滴答数来决定是使用纯指数还是使用科学：

function getLogTicks(x, minmax)
    minx, maxx =  minmax
    major_minor_limit = 6
    minor_text_limit  = 8
    min               = minx <= 0 ? minimum(x) : ceil(log10(minx))
    max               = floor(log10(maxx))
    major             = exp10.(min:max)
    if Plots.backend() ∉ [Plots.GRBackend(), Plots.PlotlyBackend()]
        majorText = [latexstring("\$10^{$(round(Int64,i))}\$") for i = min:max]
    else
        majorText = ["10^{$(round(Int64,i))}" for i = min:max]
    end
    if max - min < major_minor_limit
        minor     = [j*exp10(i) for i = (min-1):(max+1) for j = 2:9]
        if Plots.backend() ∉ [Plots.GRBackend(), Plots.PlotlyBackend()]
            minorText = [latexstring("\$$j\\cdot10^{$(round(Int64,i))}\$") for i = (min-1):(max+1) for j = 2:9]
        else
            minorText = ["$j*10^{$(round(Int64,i))}" for i = (min-1):(max+1) for j = 2:9]
        end

        ind       = findall(minx .<= minor .<= maxx)
        minor     = minor[ind]
        minorText = minorText[ind]
        if length(minor) > minor_text_limit
            minorText = [" " for t in minorText]#fill!(minorText, L" ")
        end
        perm = sortperm([major; minor])
        return [major; minor][perm], [majorText; minorText][perm]

    else
        return major, majorText
    end
end
