将PNG序列转换为VDB，并在Houdini保留所有颜色

Question

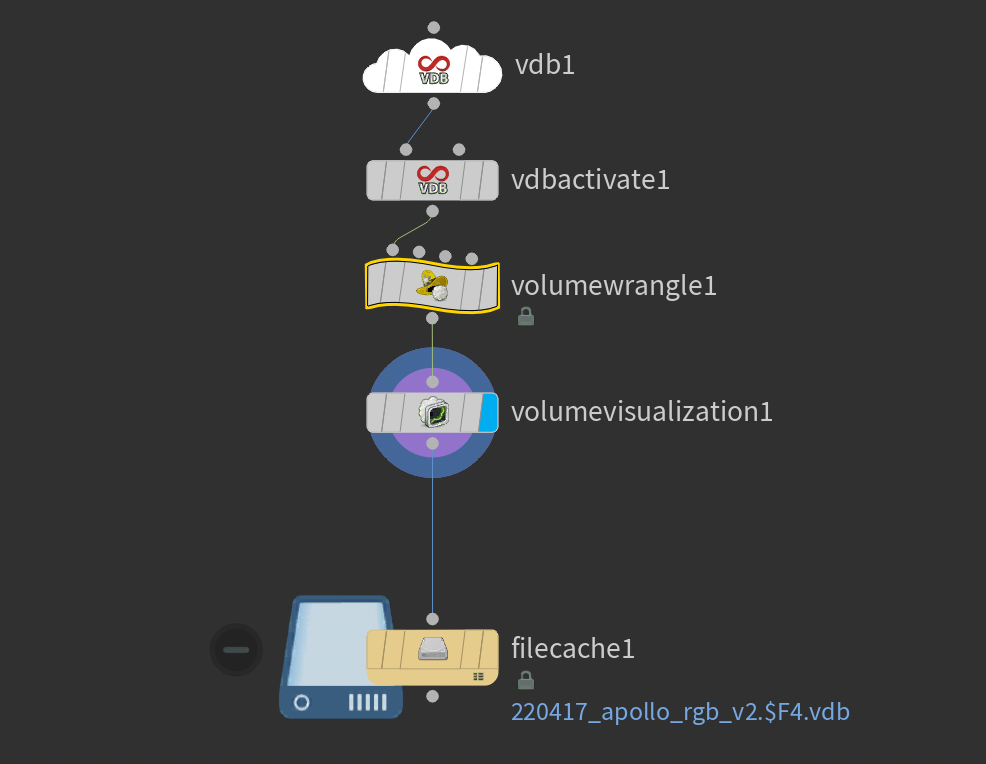

我让这个卷争设置通过一个.png序列运行，并从颜色上升到密度值的地方生成一个卷。

int f = 15;

int count = 0 + int(@P.z * f);
string num = sprintf('%02d', count);
string folder = chs('folder');
string file = chs('file');
string path = folder + file + num + '.png';

vector uvw = v@P;
vector color = colormap(path, uvw);
@density = color.x;

​

​

对于漫射色，可以做同样的事情吗？我读过关于@Cd表达式的文章，但当我尝试它时，它什么也没做。

Answer 1

所以Houdini的向量属性和卷有点棘手。重要的是要了解Houdini实际上并没有向量类型的卷，只有浮体。但是，如果您创建了三个卷/VDBs，并使用了命名约定，如name.x/r/u、name.y/g/v、name.z/b/w，那么卷wrangle之类的节点就会将它们作为一个向量值来处理，以便方便。

您需要创建名为Cd.r、Cd.g、Cd.b的三个不同的卷/VDBs，然后根据需要为它们分配颜色值。你也需要一个密度的体积。把它想象成一个RGBA图像，Cd.rgb是颜色值，密度是alpha。

一旦有了这些卷，就可以使用卷可视化节点中的通配符将Cd映射为彩色。

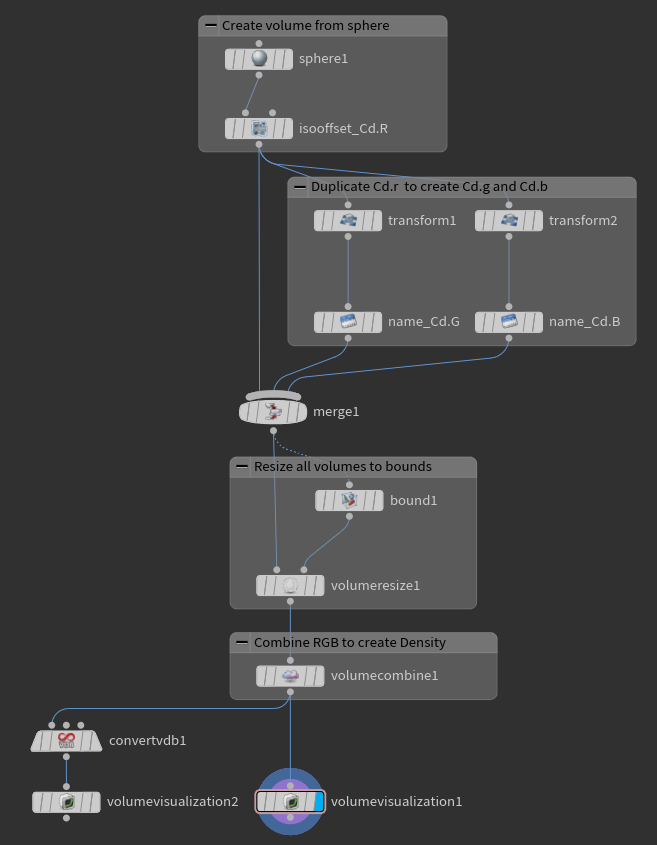

下面是一个快速的示例图：

​

​

以下是创建的卷：

​

​

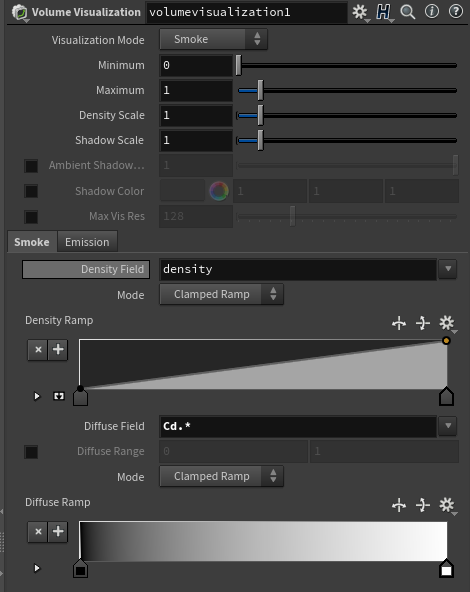

在卷可视化节点中，需要将“密度字段”设置为“密度”，将“扩散字段”设置为Cd.*，并将所有其他默认设置为：

​

​

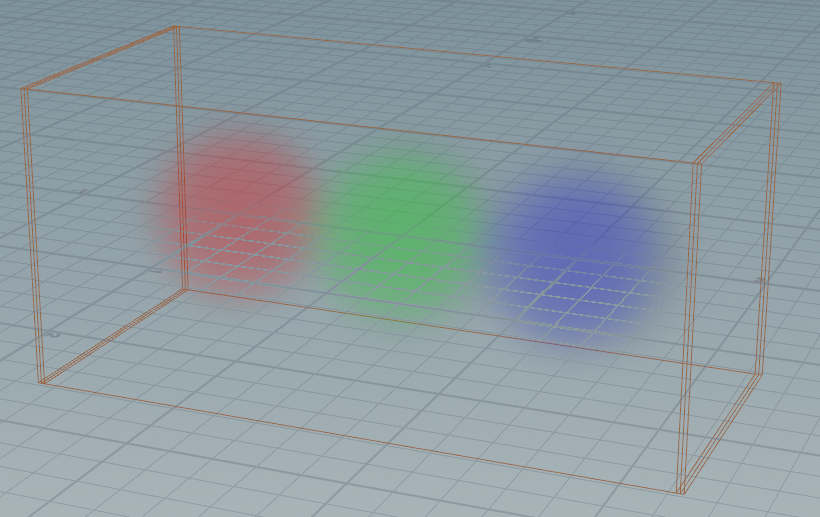

然后，您将看到Cd卷的颜色值可视化：

​

我还对VDB进行了测试，并以完全相同的方式工作。

PS:如果您只是创建"2D“卷(即厚度为1个体素)，您可以使用COP2网络节点的输出并将其方法设置为Volume，然后使用COP2网络中的COP节点加载图像。
