如何使用python解码通用工业协议(CIP)数据包？

Question

我试图解码这个突出显示的部分，但我遇到了一些问题。

​

我用这段代码来破译内容

hexed ="01000c0000000040000040400000803f0000003f2af0ce4004040000404000008040cdcc4c3ecdcccc3d305b1a3e2903fa42240000484400006144000048430000c8424ddc4143200000484400006144000048430000c84218380b440000000000000000000000000000000000000000000000000b010001deddf7420b0100016666e6400201000102000000000000000000000000305b1a3e4ddc414318380b4400010000000101000100010002000300121204000200010000050006000600ffffffff00000000deddf742"
ether_pkt = Ether(binascii.unhexlify(hexed))
ether_pkt.show()

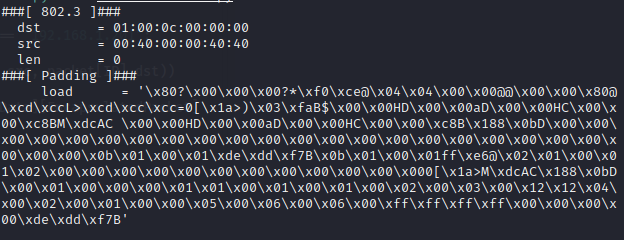

我得到的结果是：

​

​

如何进一步破译这些内容？

'\x80?\x00\x00\x00?*\xf0\xce@\x04\x04\x00\x00@@\x00\x00\x80@\xcd\xccL>\xcd\xcc\xcc=0[\x1a>)\x03\xfaB$\x00\x00HD\x00\x00aD\x00\x00HC\x00\x00\xc8BM\xdcAC \x00\x00HD\x00\x00aD\x00\x00HC\x00\x00\xc8B\x188\x0bD\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x0b\x01\x00\x01\xde\xdd\xf7B\x0b\x01\x00\x01ff\xe6@\x02\x01\x00\x01\x02\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x000[\x1a>M\xdcAC\x188\x0bD\x00\x01\x00\x00\x00\x01\x01\x00\x01\x00\x01\x00\x02\x00\x03\x00\x12\x12\x04\x00\x02\x00\x01\x00\x00\x05\x00\x06\x00\x06\x00\xff\xff\xff\xff\x00\x00\x00\x00\xde\xdd\xf7B'

为了将它们转换为字符串，我尝试了.decode()和十六进制()，但是输出是不可读的。

Answer 1

看看pycomm3。尤其是CIP参考。

根据参考资料，0x4c是罗克韦尔设备的"read_tag“自定义服务，不管这意味着什么。

突出显示的数据被列为“命令特定数据”。这意味着它不是在CIP中定义的，而是自定义的发送它的设备。如果它是CIP的一部分，wireshark可能会进一步解码它。因此，您必须找到并阅读有关设备的文档。

Answer 2

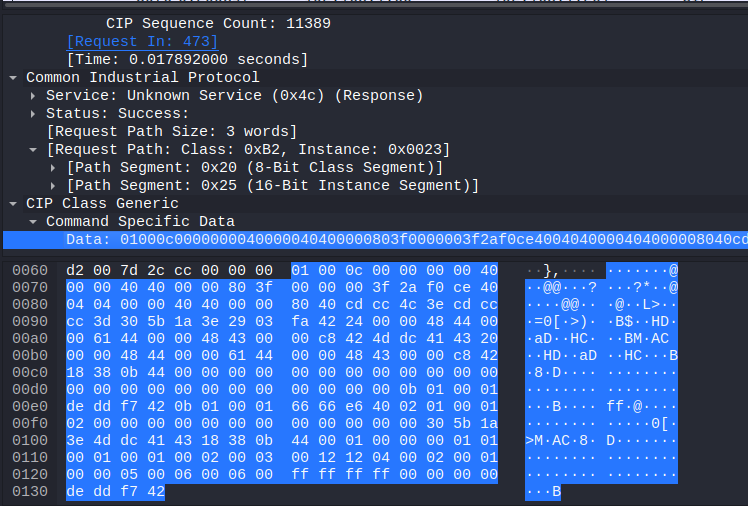

没有魔法，您需要下载规范并编写解析器来对其进行解码。正如您在wireshark截图中看到的那样，协议不是string/ascii。
