用python的原理图/逻辑分析器绘制扇出分支的逻辑电路

Question

我想知道是否有可能用示意图来绘制一个逻辑电路及其扇形，例如f=(a和b)或a，这里给两个门都用'a‘分支。使用示意图的文档，可以生成如下示例电路：

from schemdraw.parsing import logicparse
with logicparse('(a and b) or a', outlabel='$f$') as d:
  d.save('circuit.svg')

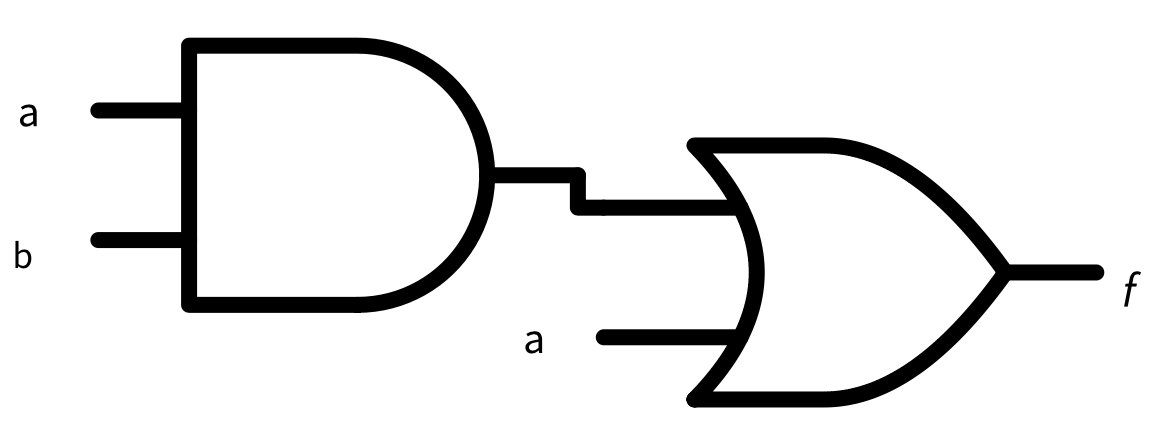

此代码生成以下svg映像：

​

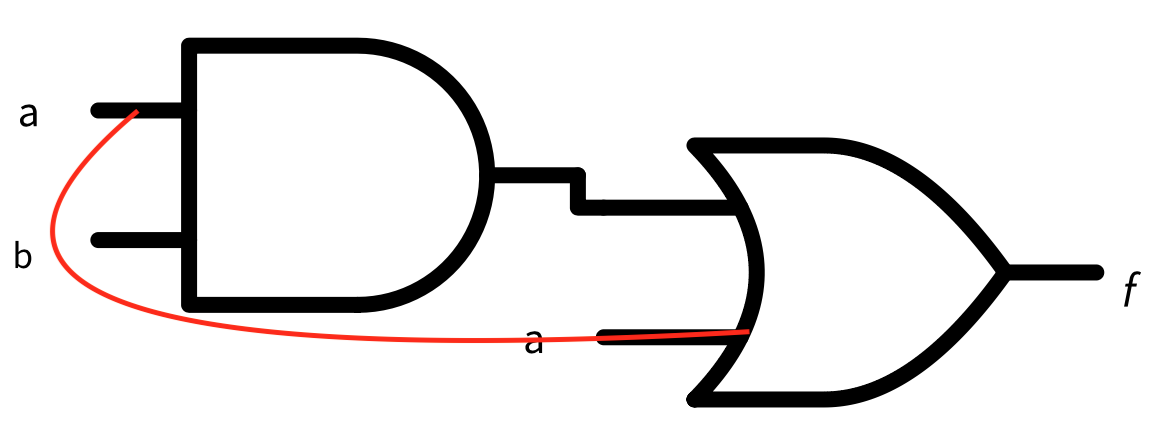

我能否以某种方式更改代码，使图像在标记为“a”的两个网之间连接？例如，获取类似于以下内容的内容：

​

注意红线，这是一个扇形的分支。

Answer 1

Schemdraw的logicparse模块还不够聪明，无法做到这一点(还没有)。你必须手动绘制，就像这样：

with schemdraw.Drawing() as d:
    d += (a := logic.And().label('b', 'in1'))
    d += (b := logic.Or().at(a.out, dy=-.5).anchor('in1').label('f', 'out'))
    d += logic.Line().at(a.out).to(b.in1)
    d += logic.Line().at(a.in2).toy(b.in2).dot()
    d += logic.Line().at(b.in2).tox(a.in2.x-.5).label('a', 'left')
