如何在STM32上向NOR Flash添加虚拟周期

Question

我的问题与STM32F7上的QSPI接口有关。

关于如何在STM32板上编程地通过QSPI与不同的NOR闪存进行交互的示例可以在这里找到：https://github.com/STMicroelectronics/stm32-external-loader/tree/contrib/QSPI_Drivers

所以我的问题是，如何配置虚拟周期？我有点困惑，因为在DummyCycles接口中有一个名为“QSPI_CommandTypeDef”的成员：

通常情况下，通过QSPI在STM32上的交互看起来是: QSPI_CommandTypeDef sCommand；

if (QSPI_WriteEnable() != HAL_OK)
{
    return HAL_ERROR;
}


/* Some command --------------------------------- */
sCommand.Instruction = 0x9E; //READ_ID
...
sCommand.DummyCycles = 0;  // dummy cycles defined via the STM32 interface

if (HAL_QSPI_Command(&hqspi, &sCommand, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)
{
    return HAL_ERROR;
}

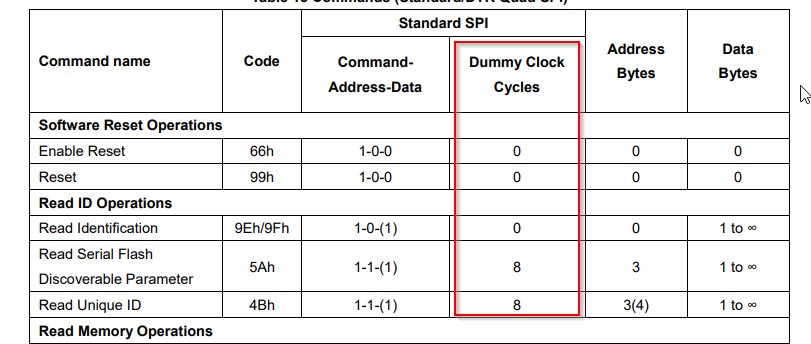

这些是通过STM32接口定义的虚拟周期。另一方面，在每一个或闪存数据表中，如：https://www.gigadevice.com/flash-memory/gd25b512me-2/

虚拟循环通过以下方式定义：

​

​

如何设置像gd25b512me这样的NOR闪存的虚拟周期？还是仅仅这样做就足够了(对于命令0x9E)

sCommand.DummyCycles = 8;

Answer 1

在gd25b512me的情况下，这就足够了

sCommand.DummyCycles = 6;

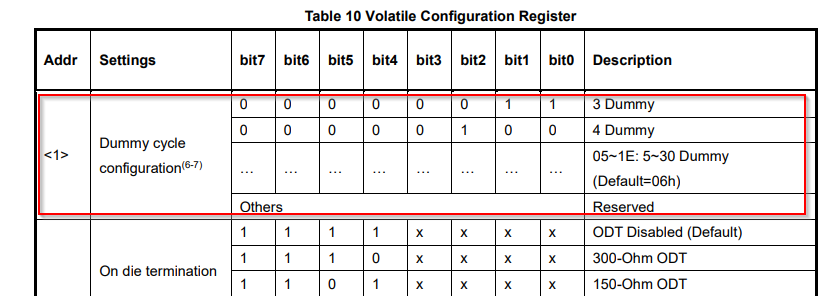

因为gd25b512me的默认虚拟周期数是6。

STM32接口必须与已使用的NOR闪存配置同步。
