如何保存OpenModelica仿真结果

Question

我在工作中使用OpenModelica。

如何保存OpenModelica模拟结果？

Answer 1

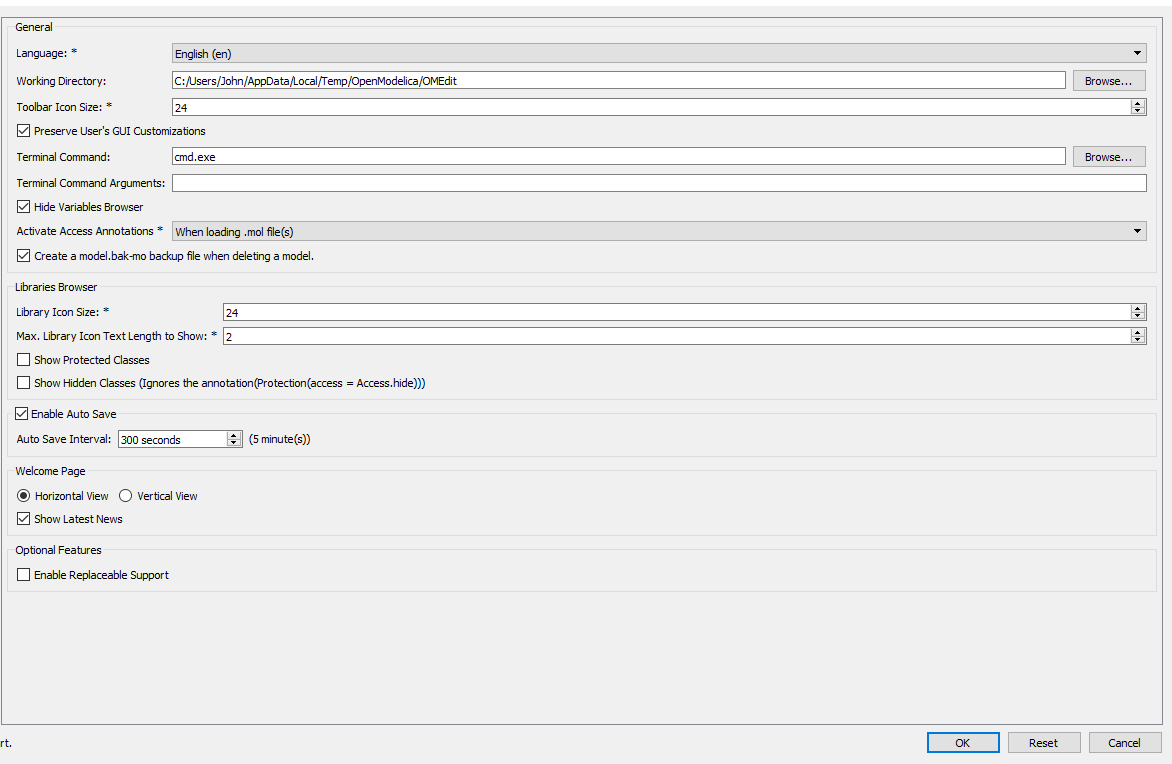

那得看情况。如果您正在使用OMEdit，您可以在OMEdit的工作目录中找到结果。

​

​

如果希望通过OpenModelica脚本将模型保存为可执行文件，可以通过以下方式使用mos脚本：

setCommandLineOptions({"-d=execstat"});
loadFile("model.mo");getErrorString();
buildModel(model); getErrorString();

要运行该可执行文件2秒，请在这里使用IDA解决程序：

"./model -override=stopTime=2.0 -s=ida", "log.log"

使用这种方法，结果模拟将保存在您的工作目录中。

或者您可以编写以下mos脚本：

loadFile("HelloWorld.mo");getErrorString();
simulate(HelloWorld);getErrorString();

使用以下Modelica模型：

model HelloWorld
  Real x( start = 1, fixed = true );
  parameter Real a = 1;
equation
  der(x) = - a * x;
end HelloWorld;

产出如下：

真的

""
record SimulationResult
    resultFile = "/mnt/c/<Path>/HelloWorld_res.mat",
    simulationOptions = "startTime = 0.0, stopTime = 1.0, numberOfIntervals = 500, tolerance = 1e-06, method = 'dassl', fileNamePrefix = 'HelloWorld', options = '', outputFormat = 'mat', variableFilter = '.*', cflags = '', simflags = ''",
    messages = "LOG_SUCCESS       | info    | The initialization finished successfully without homotopy method.
LOG_SUCCESS       | info    | The simulation finished successfully.
",
    timeFrontend = 0.007985600000000001,
    timeBackend = 0.0152096,
    timeSimCode = 0.0033462,
    timeTemplates = 0.09332140000000001,
    timeCompile = 1.7051749,
    timeSimulation = 0.0506992,
    timeTotal = 1.8771728
end SimulationResult;

结果将在您的工作目录中的HelloWorld_res.mat中获得。
