当X轴包含负整数时奇异的matplotlib行为

Question

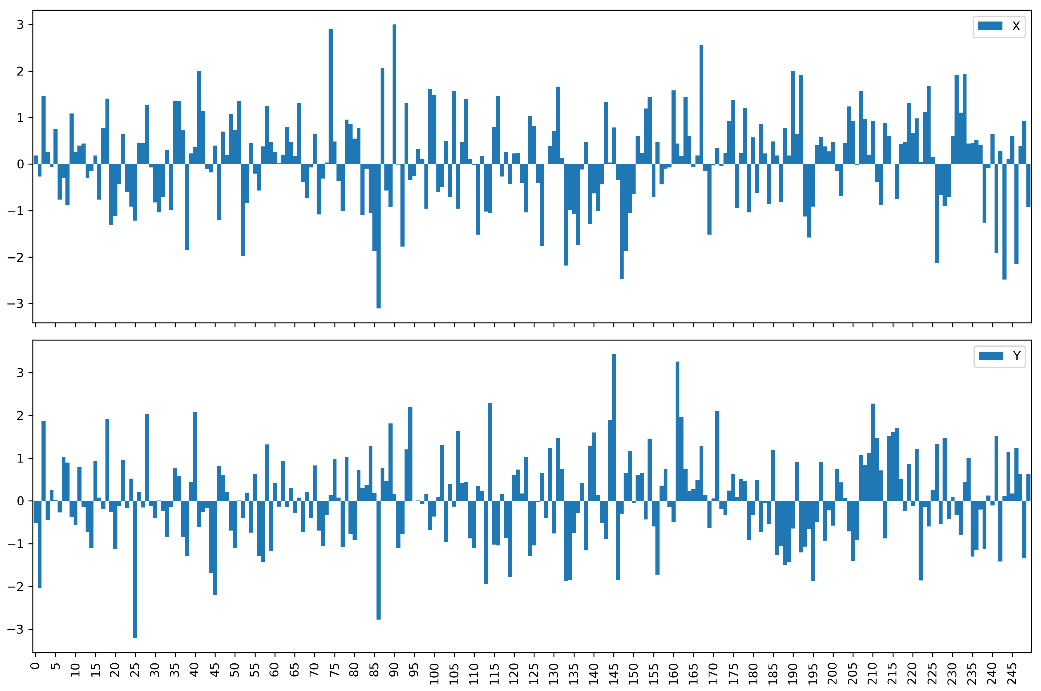

我试图绘制一个条形图，其中X轴是事件的天数(即t-10，t-9，.，t+10)。下面是一个X轴包含正整数的例子。图表正确生成。

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

fig, axes = plt.subplots(2, 1, figsize=(12, 8), sharex=True)
x = pd.DataFrame(np.random.normal(0., 1., size=(250, 2)), columns=['X', 'Y'])
x.plot.bar(y=['X'], width=1, ax=axes[0])
x.plot.bar(y=['Y'], width=1, ax=axes[1])
axes[1].set_xticks(x.index[::5])
axes[1].set_xticklabels(x.index[::5])
plt.tight_layout()
plt.show()
plt.clf()

​

​

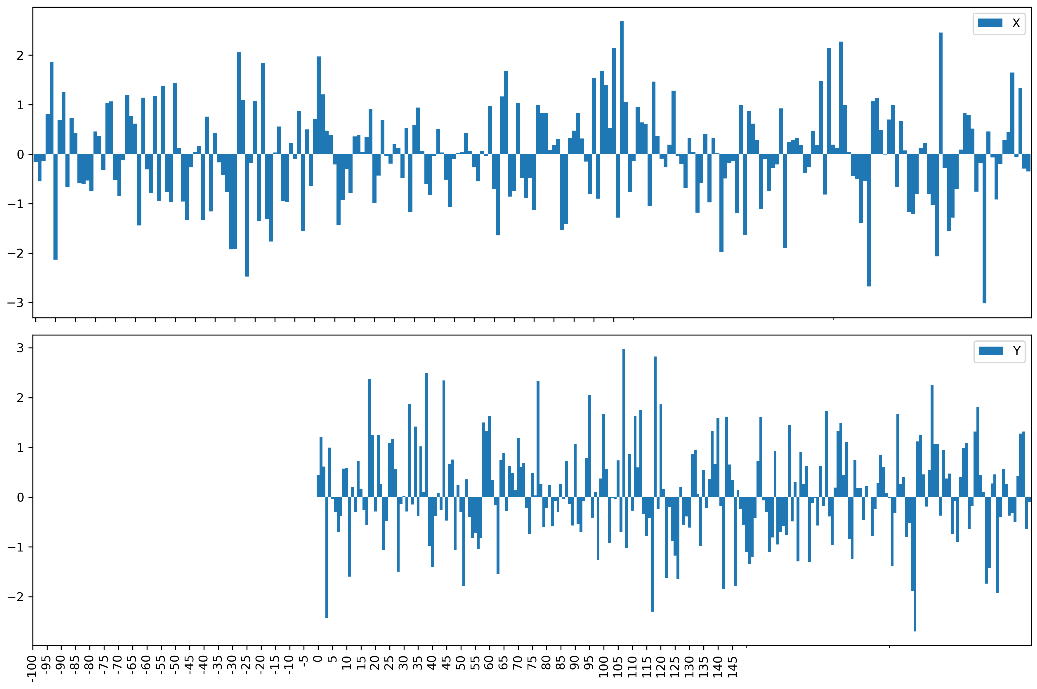

但是，当X轴包含负值时，图表显示不正确。知道为什么会这样吗？请注意，我所更改的只是将index=[i for i in range(-100, 150)]添加到DataFrame中。

fig, axes = plt.subplots(2, 1, figsize=(12, 8), sharex=True)
x = pd.DataFrame(np.random.normal(0., 1., size=(250, 2)), columns=['X', 'Y'], index=[i for i in range(-100, 150)])
x.plot.bar(y=['X'], width=1, ax=axes[0])
x.plot.bar(y=['Y'], width=1, ax=axes[1])
axes[1].set_xticks(x.index[::5])
axes[1].set_xticklabels(x.index[::5])
plt.tight_layout()
plt.savefig(f'images/{label}_first_term_struct.png', dpi=300)
plt.clf()

​

​

Answer 1

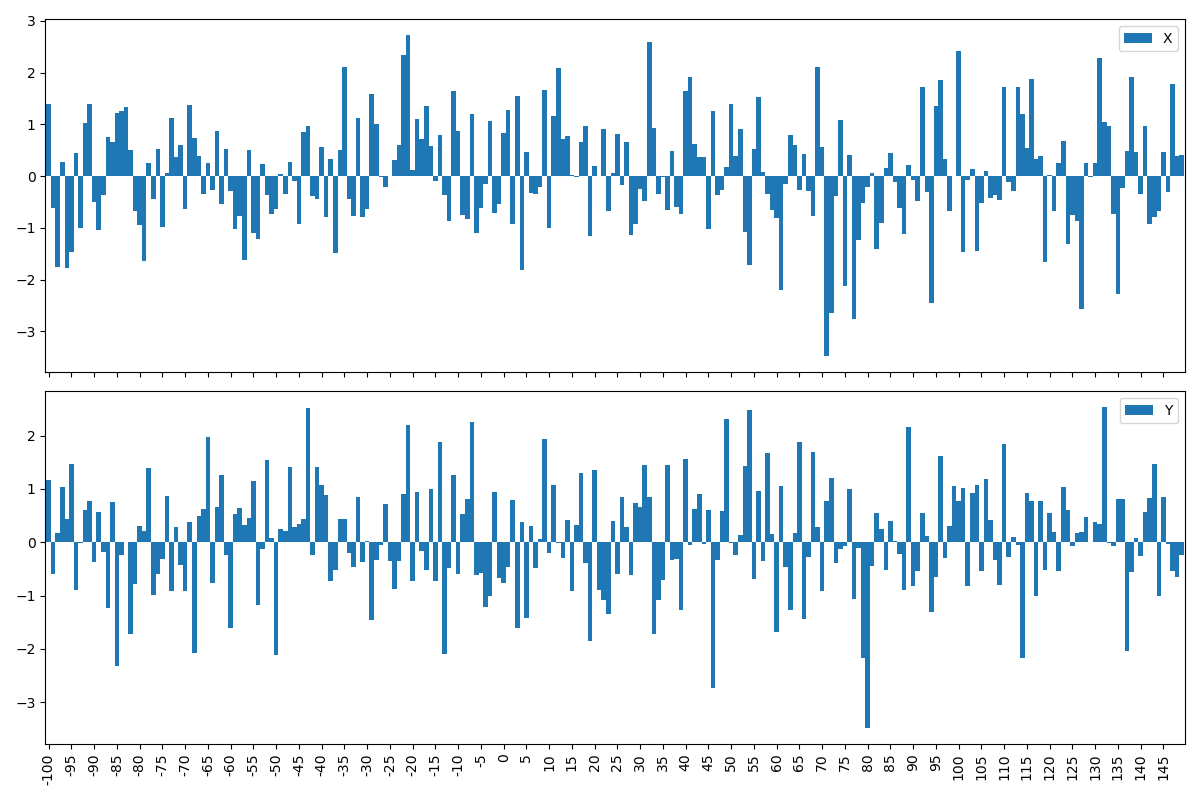

问题在于您的命令设置了刻度标记。画出熊猫的图似乎并不会自动使用x轴的索引。您可以按照@JohanC在对您的问题的评论中的建议，在matplotlib中直接绘制图表，也可以根据x的长度进行索引。这里有一个潜在的方法：

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

def do_plot(x, N):
    fig, axes = plt.subplots(2, 1, figsize=(12, 8), sharex=True)
    x.plot.bar(y=['X'], width=1, ax=axes[0])
    x.plot.bar(y=['Y'], width=1, ax=axes[1])
    axes[1].set_xticks(np.arange(N)[::5])
    axes[1].set_xticklabels(x.index[::5])
    plt.tight_layout()

N = 250
m = -100
x = pd.DataFrame(np.random.normal(0., 1., size=(N, 2)),
                 columns=['X', 'Y'],
                 index=[i for i in range(m, N+m)])
do_plot(x, N)

​

​
