如何对两幅图像进行叠加，得到这两幅图像的相似指数？

Question

我有一个干净的图像和一个嘈杂的图像。我创建了一个去噪器，并将它应用于噪声图像，这是我最后的输出。现在，为了比较这个图像接近干净图像的程度，我需要使用PSNR和SSIM进行比较，但是由于图像的不同位置，我无法进行比较。

现在我得到的SSIM为0.5，这是非常低，因为不适当的位置，这两个图像。如果图像被正确地注册，那么我想SSIM应该会出现在0.80+上。但我未能做到这一点。

如何对齐这两个图像以获得一个良好的SSIM值？

我有两个硬币图像，第一个图像(干净)，第二个图像(改进了一个噪声IMG)，作为比较。

清洁Img：

​

​

噪音Img：

​

​

由于图像在不同位置的位置，ssim(img1,img2)给出了不正确的输出。我试过种庄稼，但没有用。以下是我到目前为止尝试过的：

尝试1:

function [valPSNR,valSSIM,badpict]=getSSIM(clean_img,img2)
% pad reference image since object is so close to edges
refpict = padarray(mat2gray(clean_img),[20 20],'replicate','both');
% crop test image down to extract the object alone
badpict = imcrop(mat2gray(img2),[2.5 61.5 357 363]);
% maximize normalized cross-correlation to find offset
szb = size(badpict);
c = normxcorr2(badpict,refpict);
[idxy idxx] = find(c == max(c(:)));
osy = idxy-szb(1);
osx = idxx-szb(2);
% crop the reference pict to the ROI
refpict = refpict(osy:idxy-1,osx:idxx-1);
%imshow(imfuse(badpict,refpict,'checkerboard'));
%imagesc(badpict);
valSSIM=ssim(badpict,refpict);
valPSNR=getPSNR(badpict,refpict);
img2=badpict;
clean_img=refpict;
figure; imshowpair(clean_img,img2);
figure; montage({mat2gray(clean_img),mat2gray(img2)}, 'Size', [1 2], 'BackgroundColor', 'w', 'BorderSize', [2 2]);
end

尝试2:

function [valPSNR,valSSIM,badpict]=getSSIM2(clean_img,img2)
% pad reference image since object is so close to edges
bw1 = im2bw(mat2gray(clean_img));
bw2 = imclose(im2bw(mat2gray(img2),0.3),strel('disk',9));
bw2 = bwareafilt(bw2,1);
% make same size
[r,c] = find(bw1);
clean_img = clean_img(min(r):max(r),min(c):max(c));
[r,c] = find(bw2);
img2 = img2(min(r):max(r),min(c):max(c));
img2= imresize(img2, size(clean_img),'bilinear');
valPSNR=getPSNR(mat2gray(clean_img),mat2gray(img2));
valSSIM=ssim(mat2gray(clean_img),mat2gray(img2));
badpict=img2;
figure; imshowpair(clean_img,img2);
figure; montage({mat2gray(clean_img),mat2gray(img2)}, 'Size', [1 2], 'BackgroundColor', 'w', 'BorderSize', [2 2]);
end

Answer 1

正如其他人所指出的，注册所需的重采样将有一些非零错误.但是，这里有一些示例代码，它将带您完成注册部分，这是您问题的关键所在。

% SSIM isn't defined on RGB images, convert to grayscale.
ref = rgb2gray(imread('https://i.stack.imgur.com/tPKEJ.png'));
X = rgb2gray(imread('https://i.stack.imgur.com/KmU4y.png'));

% The input image data has bright borders at the edges that create
% artifacts in resampling, best to just crop those or maybe there are
% aquisitions that don't have these borders?
X = X(3:end-2,3:end-2);
ref = ref(4:end-3,4:end-3);

figure
montage({X,ref});

tform = imregcorr(X,ref,"translation");

Xreg = imwarp(X,tform,OutputView=imref2d(size(ref)),SmoothEdges=true);

figure
imshowpair(Xreg,ref)

ssim(Xreg,ref)

Answer 2

也许你可以参考我的github。

我用OpenCV实现了一个模板匹配算法，您可以使用基于NCC的模式匹配来查找目标，然后得到评分(相似度)。

然后你可以用这个分数来判断它是否干净。

此外，转换c++代码可能是一个问题，但只需找到所有对应的函数在matlab版本。

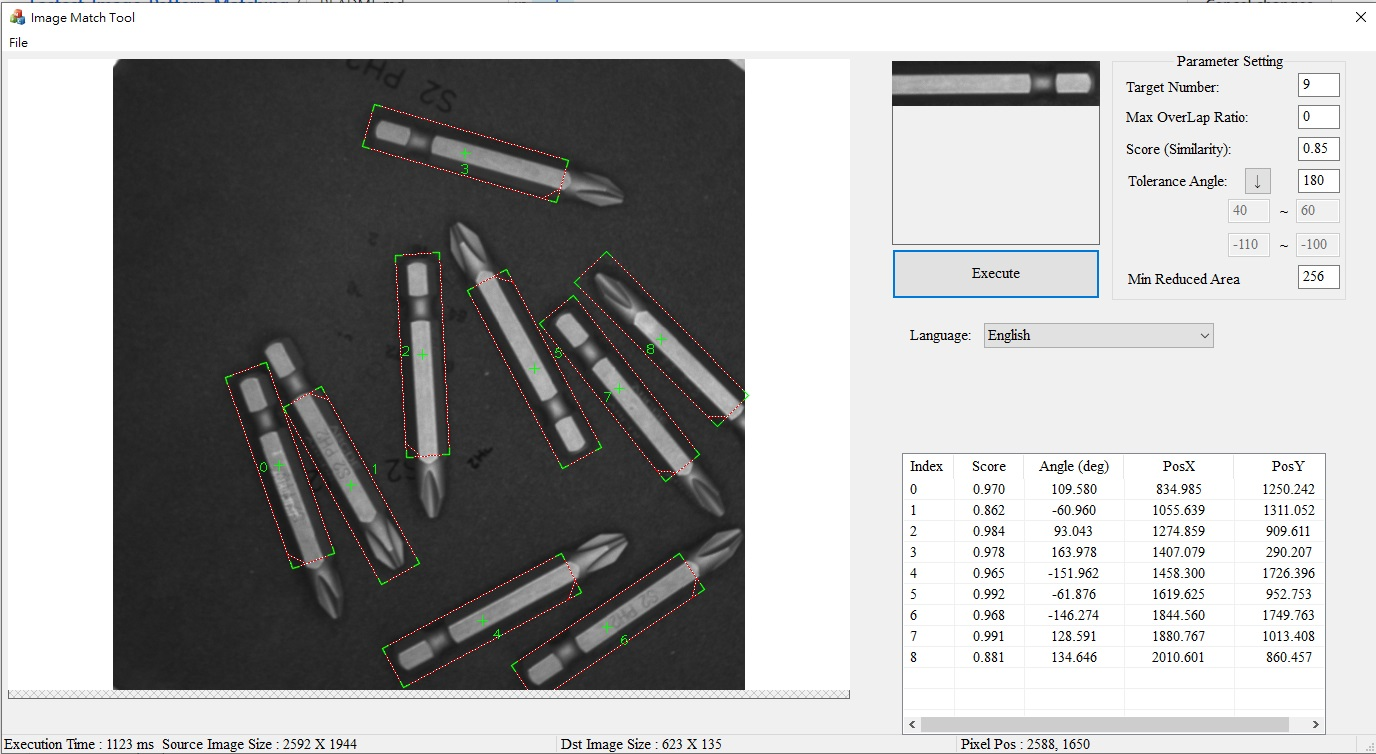

以下是效果(红色区块是与黄金样本相比，相似性高于阈值0.85的区域)：

​

整个功能太长了，不能在这里张贴。职能的一部分：

for (int i = 0; i < iSize; i++)
{
    Mat matRotatedSrc, matR = getRotationMatrix2D (ptCenter, vecAngles[i], 1);
    Mat matResult;
    Point ptMaxLoc;
    double dValue, dMaxVal;
    double dRotate = clock ();
    Size sizeBest = GetBestRotationSize (vecMatSrcPyr[iTopLayer].size (), pTemplData->vecPyramid[iTopLayer].size (), vecAngles[i]);
    float fTranslationX = (sizeBest.width - 1) / 2.0f - ptCenter.x;
    float fTranslationY = (sizeBest.height - 1) / 2.0f - ptCenter.y;
    matR.at<double> (0, 2) += fTranslationX;
    matR.at<double> (1, 2) += fTranslationY;
    warpAffine (vecMatSrcPyr[iTopLayer], matRotatedSrc, matR, sizeBest);


    MatchTemplate (matRotatedSrc, pTemplData, matResult, iTopLayer);

    minMaxLoc (matResult, 0, &dMaxVal, 0, &ptMaxLoc);

    vecMatchParameter[i * (m_iMaxPos + MATCH_CANDIDATE_NUM)] = s_MatchParameter (Point2f (ptMaxLoc.x - fTranslationX, ptMaxLoc.y - fTranslationY), dMaxVal, vecAngles[i]);

    for (int j = 0; j < m_iMaxPos + MATCH_CANDIDATE_NUM - 1; j++)
    {
        ptMaxLoc = GetNextMaxLoc (matResult, ptMaxLoc, -1, pTemplData->vecPyramid[iTopLayer].cols, pTemplData->vecPyramid[iTopLayer].rows, dValue, m_dMaxOverlap);
        vecMatchParameter[i * (m_iMaxPos + MATCH_CANDIDATE_NUM) + j + 1] = s_MatchParameter (Point2f (ptMaxLoc.x - fTranslationX, ptMaxLoc.y - fTranslationY), dValue, vecAngles[i]);
    }
}
FilterWithScore (&vecMatchParameter, m_dScore-0.05*iTopLayer);
