在gnuplottex中的Tikz

Question

这就是这样一个密码。

\documentclass{standalone}
\usepackage[miktex]{gnuplottex}
\usepackage[utf8]{inputenc}
\begin{document}
    \begin{gnuplot}
        set terminal epslatex color
        set xrange [-4:4]
        set yrange [0:16]
        set xlabel '$x$'
        set ylabel '$y$'
        plot x**2 title '$y=x^2$'
    \end{gnuplot}
\end{document}

是否有可能使用tikz在gnuplot创建的坐标系统中绘制原语，类似于tikz绘图？例如，\draw (axis cs:0 , 0) -- (axis cs:1 , 1)；

Answer 1

这样做可能有很多方法，这里有一个使用tikzlibrary tikzmark的解决方案，它在ylabel字符串中放置一个名为"a“的自定义标记(但也可以由任意set label命令放置)。您的代码对我来说是不可编译的；原因之一是必须将set terminal命令作为\begin{gnuplot}的选项而不是在gnuplot中提供。既然您想使用tikz，我建议您无论如何使用tikz终端。

\documentclass{standalone}
\usepackage{gnuplot-lua-tikz}
\usepackage{gnuplottex}
\usepackage[utf8]{inputenc}
\usetikzlibrary{tikzmark}

\begin{document}
 \begin{gnuplot}[terminal=tikz]
  set xrange [-4:4]
  set yrange [0:16]
  set xlabel '$x$'
  set ylabel '$\tikzmark{a}y$'
  plot x**2 title '$y=x^2$'
 \end{gnuplot}

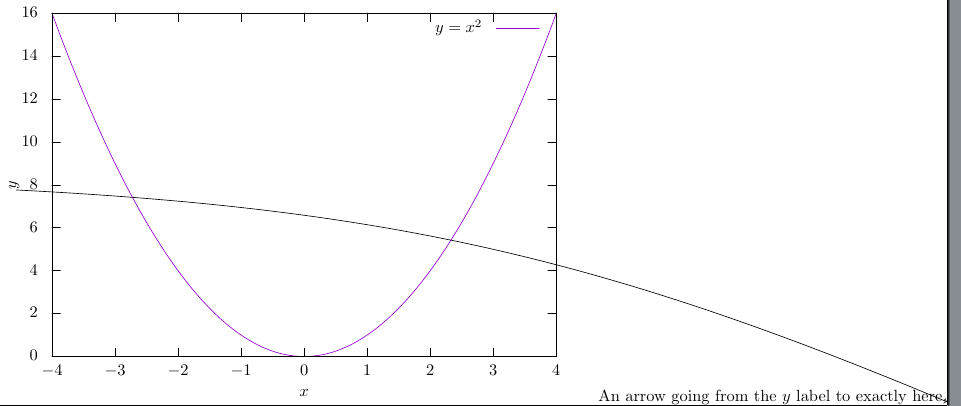

An arrow going from the $y$ label to exactly here.\tikz[remember picture, overlay] \draw[<-, bend angle = 10, bend right] (0,0) to (pic cs:a);

\end{document}

​

​
