如何将串行信号从ADC转换成N位范围信号？

Question

我的项目目标是设计一个“心率模块”使用zed板和ppg传感器。

我将使用Pmod作为ADC，将模拟信号从ppg传感器转换为数字信号，以便zedboard能够处理它。

现在有个问题。

我的模块收到一个12位信号作为输入，

但是我发现Pmod提供了串行外围协议的数字输出。

该模块的输入范围为12位，但pmod的输出(将模块连接为模块输入)仅为1位范围。

我认为他们的比特范围不同，这不应该

我该如何解决这个问题？

Answer 1

假设我正确理解了您的问题，您需要设计一个Deserialiser模块。最常见的方法是创建一个移位寄存器。

​

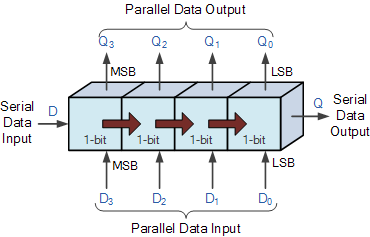

移位寄存器通过一次移动1位的串行数据来操作。当足够多的位被移动(由您的应用程序确定)时，您可以在并行移位中将寄存器的内容移出。现在有了并行数据。

但是等等，这对你来说可能没那么容易。您提到您正在使用的设备通过SPI总线进行通信。除非您有一个SPI模块，它可以帮助您输出串行数据(并告诉您的寄存器何时移位)，否则您还需要设计一些符合SPI的逻辑。不要忘记注意SPI端口的定时要求。
