用QLabel绘制从QLabel到PyQt的直线

Question

我对PyQt相当陌生，我正试图从1 QLabel画一条线到另一条。

我的2 QLabel位于另一个QLabel上，它在我的图形用户界面中充当图像。

我已经成功地跟踪了鼠标事件并移动了标签，但是我不能使用QPainter在它们之间划定界限。

(预先谢谢:)

​

​

这是我的MouseTracking课程

class MouseTracker(QtCore.QObject):
    positionChanged = QtCore.pyqtSignal(QtCore.QPoint)

    def __init__(self, widget):
        super().__init__(widget)
        self._widget = widget
        self.widget.setMouseTracking(True)
        self.widget.installEventFilter(self)

    @property
    def widget(self):
        return self._widget

    def eventFilter(self, o, e):
        if e.type() == QtCore.QEvent.MouseMove:
            self.positionChanged.emit(e.pos())
        return super().eventFilter(o, e)

这是我的DraggableLabel课程：

class DraggableLabel(QLabel):

    def __init__(self, *args, **kwargs):
        super().__init__(*args, **kwargs)
        self.LabelIsMoving = False
        self.setStyleSheet("border-color: rgb(238, 0, 0); border-width : 2.0px; border-style:inset; background: transparent;")
        self.origin = None
        # self.setDragEnabled(True)

    def mousePressEvent(self, event):
        if not self.origin:
            # update the origin point, we'll need that later
            self.origin = self.pos()
        if event.button() == Qt.LeftButton:
            self.LabelIsMoving = True
            self.mousePos = event.pos()
            # print(event.pos())

    def mouseMoveEvent(self, event):
        if event.buttons() == Qt.LeftButton:
            # move the box
            self.move(self.pos() + event.pos() - self.mousePos)

            # print(event.pos())

    def mouseReleaseEvent(self, event):
        if event.button() == Qt.LeftButton:
            print(event.pos())

    def paintEvent(self, event):
        painter = QPainter()
        painter.setBrush(Qt.red)
        # painter.setPen(qRgb(200,0,0))
        painter.drawLine(10, 10, 200, 200)

这是我为QTabwigdet定制的类(因为每当用户添加/插入一个新选项卡时，我都需要控制和跟踪2 QLabels的位置)

class DynamicTab(QWidget):

    def __init__(self):
        super(DynamicTab, self).__init__()
        # self.count = 0
        self.setMouseTracking(True)
        self.setAcceptDrops(True)
        self.bool = True
        self.layout = QVBoxLayout(self)
        self.label = QLabel()
        self.layout.addChildWidget(self.label)

        self.icon1 = DraggableLabel(parent=self)
        #pixmap for icon 1
        pixmap = QPixmap('icon1.png')
        # currentTab.setLayout(QVBoxLayout())
        # currentTab.layout.setWidget(QRadioButton())
        self.icon1.setPixmap(pixmap)
        self.icon1.setScaledContents(True)
        self.icon1.setFixedSize(20, 20)

        self.icon2 = DraggableLabel(parent=self)
        pixmap = QPixmap('icon1.png')
        # currentTab.setLayout(QVBoxLayout())
        # currentTab.layout.setWidget(QRadioButton())
        self.icon2.setPixmap(pixmap)
        self.icon2.setScaledContents(True)
        self.icon2.setFixedSize(20, 20)
            #self.label.move(event.x() - self.label_pos.x(), event.y() - self.label_pos.y())

MainWindow和主要方法：

class UI_MainWindow(QMainWindow):

    def __init__(self):
        super(UI_MainWindow, self).__init__()
        self.setWindowTitle("QHBoxLayout")
        self.PictureTab = QTabWidget

    def __setupUI__(self):
        # super(UI_MainWindow, self).__init__()
        self.setWindowTitle("QHBoxLayout")
        loadUi("IIML_test2.ui", self)
        self.tabChanged(self.PictureTab)
        # self.tabChanged(self.tabWidget)
        self.changeTabText(self.PictureTab, index=0, TabText="Patient1")
        self.Button_ImportNew.clicked.connect(lambda: self.insertTab(self.PictureTab))
        # self.PictureTab.currentChanged.connect(lambda: self.tabChanged(QtabWidget=self.PictureTab))
        # self.tabWidget.currentChanged.connect(lambda: self.tabChanged(QtabWidget=self.tabWidget))

    def tabChanged(self, QtabWidget):
        QtabWidget.currentChanged.connect(lambda : print("Tab was changed to ", QtabWidget.currentIndex()))

    def changeTabText(self, QTabWidget, index, TabText):
        QTabWidget.setTabText(index, TabText)

    def insertTab(self, QtabWidget):
        # QFileDialog.getOpenFileNames(self, 'Open File', '.')
        QtabWidget.addTab(DynamicTab(), "New Tab")
        # get number of active tab
        count = QtabWidget.count()
        # change the view to the last added tab
        currentTab = QtabWidget.widget(count-1)
        QtabWidget.setCurrentWidget(currentTab)

        pixmap = QPixmap('cat.jpg')
        #currentTab.setLayout(QVBoxLayout())
        #currentTab.layout.setWidget(QRadioButton())

        # currentTab.setImage("cat.jpg")
        currentTab.label.setPixmap(pixmap)
        currentTab.label.setScaledContents(True)
        currentTab.label.setFixedSize(self.label.width(), self.label.height())
        tracker = MouseTracker(currentTab.label)
        tracker.positionChanged.connect(self.on_positionChanged)
        self.label_position = QtWidgets.QLabel(currentTab.label, alignment=QtCore.Qt.AlignCenter)
        self.label_position.setStyleSheet('background-color: white; border: 1px solid black')
        currentTab.label.show()
        # print(currentTab.label)

    @QtCore.pyqtSlot(QtCore.QPoint)
    def on_positionChanged(self, pos):
        delta = QtCore.QPoint(30, -15)
        self.label_position.show()
        self.label_position.move(pos + delta)
        self.label_position.setText("(%d, %d)" % (pos.x(), pos.y()))
        self.label_position.adjustSize()

    # def SetupUI(self, MainWindow):
    #
    #     self.setLayout(self.MainLayout)


    if __name__ == '__main__':
        app = QApplication(sys.argv)
        UI_MainWindow = UI_MainWindow()
        UI_MainWindow.__setupUI__()
        widget = QtWidgets.QStackedWidget()
        widget.addWidget(UI_MainWindow)
        widget.setFixedHeight(900)
        widget.setFixedWidth(1173)
        widget.show()
        try:
            sys.exit(app.exec_())
        except:
            print("Exiting")

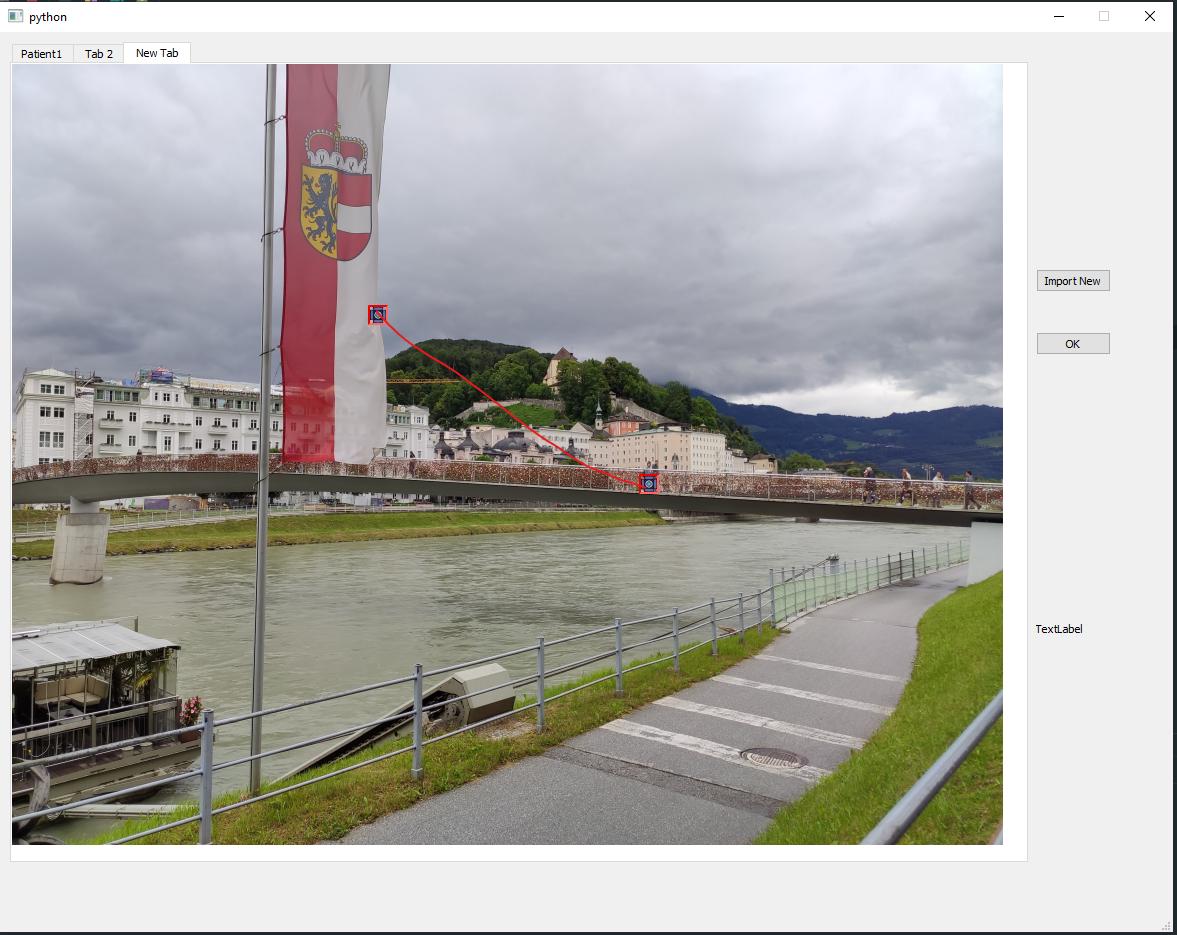

My的概念：，我有一个DynamicTab (QTabWidget)，它充当一个图片打开器(每当用户按Import )。这个Widget的子标签是3个Q标签: self.label是它自己的图片，另外两个Q标签是icon1和icon2，我正在尝试与它们交互/拖动(拖放标签)

我的问题：，我正试图跟踪我的鼠标移动，并定制相应的画家绘画。当我抓起标签并用鼠标移动它时，我就让画家类画出来(因此，是可拖动的)。但是，当我没有按住或点击我的左键时，我只能跟踪主QLabel (主图片)中的鼠标位置。如有任何帮助，我们将不胜感激。谢谢你们。

Answer 1

绘制只能在小部件矩形内进行，因此不能在DraggableLabel的边界之外绘制。

解决方案是创建另一个共享同一个父部件的自定义小部件，然后画出连接另外两个父部件中心的线。

在下面的示例中，我在两个可拖放的标签上安装了一个事件筛选器，它将根据它们更新自定义小部件的大小(因此它的几何结构总是包含这两个几何图形)，并调用self.update()来计划重新绘制。请注意，由于小部件是在其他两个部件之上创建的，因此它可能捕获为其他小部件设置的鼠标事件；为了防止这一点，必须设置Qt.WA_TransparentForMouseEvents属性。

class Line(QWidget):
    def __init__(self, obj1, obj2, parent):
        super().__init__(parent)
        self.obj1 = obj1
        self.obj2 = obj2

        self.obj1.installEventFilter(self)
        self.obj2.installEventFilter(self)

        self.setAttribute(Qt.WA_TransparentForMouseEvents)

    def eventFilter(self, obj, event):
        if event.type() in (event.Move, event.Resize):
            rect = self.obj1.geometry() | self.obj2.geometry()
            corner = rect.bottomRight()
            self.resize(corner.x(), corner.y())
            self.update()
        return super().eventFilter(obj, event)

    def paintEvent(self, event):
        painter = QPainter(self)
        painter.setRenderHint(painter.Antialiasing)
        painter.setPen(QColor(200, 0, 0))
        painter.drawLine(
            self.obj1.geometry().center(),
            self.obj2.geometry().center()
        )


class DynamicTab(QWidget):
    def __init__(self):
        # ...
        self.line = Line(self.icon1, self.icon2, self)

备注：

为了简化事情，我只使用了conversion;

• the (而不是setGeometry())，这样小部件总是放在父部件的左上角，我们可以直接得到另一个小部件的坐标，而不需要将它放在其他两个小部件之上，因为它是在它们之后添加的；如果您想将它放在它们下面，使用self.line.lower()；画家必须始终使用画板设备参数初始化，否则不会发生画图(输出中会有很多错误)；

• 不使用layout.addChildWidget() (布局在内部使用)，但是布局的适当addWidget()函数；

H 120样式表边框语法可以用insertTab的第一行缩短：currentTab = DynamicTab() QtabWidget.addTab(currentTab, "New Tab");

• currentTab.label.setFixedSize(self.label.size())；

• QMainWindow通常用作顶级小部件，通常不鼓励将其添加到QStackedWidget中；请注意，如果您这样做是因为Youtube教程，则该教程以建议糟糕的实践(如最后的

• /除块)而闻名，后者应该是 not 类，而常量应该是大写的名称，而不是以小写字母开头的变量和函数；
