基于多点对的复杂形状getPerspectiveTransform矩阵变换

Question

我有两个形状或坐标系统，我希望能够将点从一个系统转换到另一个系统。

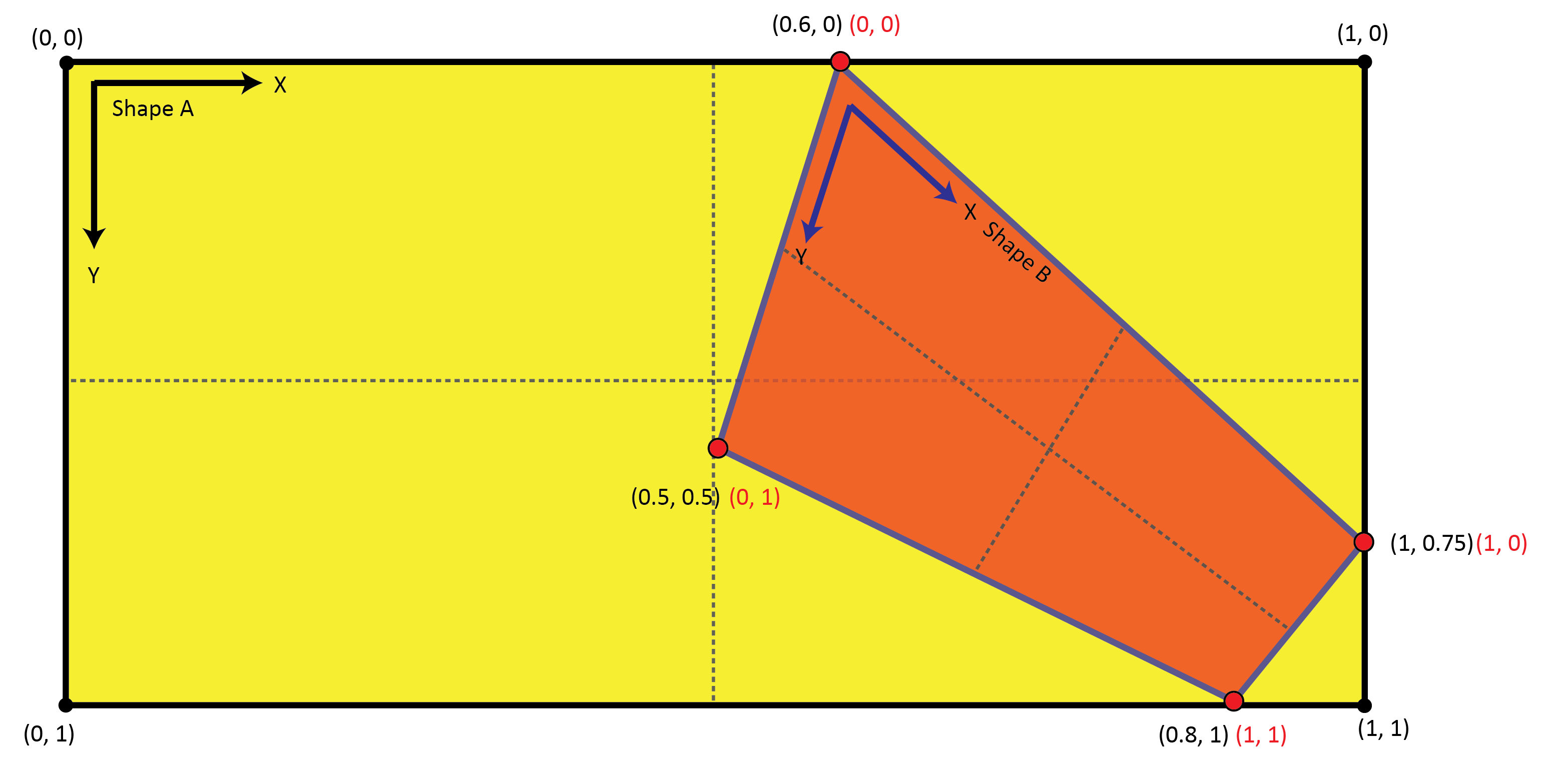

我发现，如果这些形状是四边形，并且我有4对对应的点，那么我可以计算一个变换矩阵，然后用该矩阵将Shape B中的任意一点计算到它在Shape A中的相应坐标上。

​

​

下面是进行此计算的工作python代码：

import numpy as np
import cv2

shape_a_points = np.array([
    [0.6, 0],
    [1, 0.75],
    [0.8, 1],
    [0.5, 0.6]
], dtype="float32")

shape_b_points = np.array([
    [0, 0],
    [1, 0],
    [1, 1],
    [0, 1],
], dtype="float32")

test_points = [0.5, 0.5]


matrix = cv2.getPerspectiveTransform(shape_b_points, shape_a_points)

print(matrix)

result = cv2.perspectiveTransform(np.array([[test_points]], dtype="float32"), matrix)
print(result)

如果运行此代码，您将看到Shape B上(中间)的测试点(0.5，0.5)在Shape A上显示为(0.73，0.67)，这在视觉上是正确的。

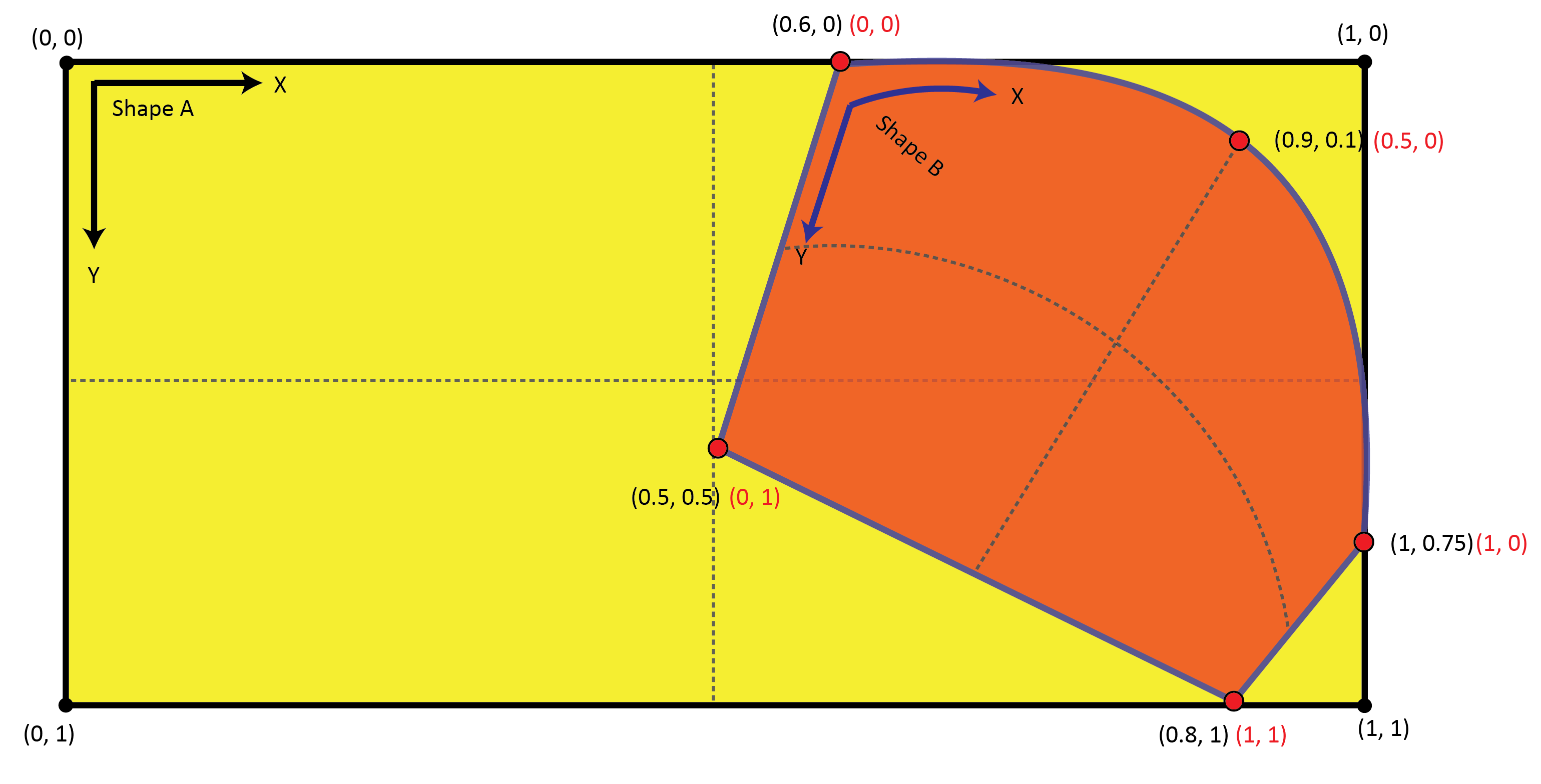

，但是，如果形状更复杂，我能做什么。比如4+N顶点，和4+N对对应的点？或者更复杂的是，如果存在形状上的曲线呢？

例如：

​

Answer 1

谢谢您为我指明了正确的方向。

在使用OpenCV ThinPlateSplineShapeTransformer进行转换时，我发现了非常好的结果。

下面是我的示例脚本。请注意，我有7对点。“匹配”只是一个7的列表(从Shape A匹配告诉脚本点#1，从Shape B...etc告诉#1 )。

import numpy as np
import cv2

number_of_points = 7

shape_a_points = np.array([
    [0.6, 0],
    [1, 0.75],
    [0.8, 1],
    [0.5, 0.6],
    [0.75, 0],
    [1, 0],
    [1, 0.25]
], dtype="float32").reshape((-1, number_of_points, 2))

shape_b_points = np.array([
    [0, 0],
    [1, 0],
    [1, 1],
    [0, 1],
    [0.25, 0],
    [0.5, 0],
    [0.75, 0]
], dtype="float32").reshape((-1, number_of_points, 2))

test_points = [0.5, 0.5]

matches = [cv2.DMatch(i, i, 0) for i in range(number_of_points)]

tps = cv2.createThinPlateSplineShapeTransformer()
tps.estimateTransformation(shape_b_points, shape_a_points, matches)
M = tps.applyTransformation(np.array([[test_points]], dtype="float32"))
print(M[1])

我不知道为什么你需要重塑数组；“你只是做”，否则它将无法工作。

如果有人想要使用它，我也把它放在一个简单的类中：

import cv2
import numpy as np

class transform:
    def __init__(self, points_a, points_b):
        assert len(points_a) == len(points_b), "Number of points in set A and set B should be same count"

        matches = [cv2.DMatch(i, i, 0) for i in range(len(points_a))]

        self.tps = cv2.createThinPlateSplineShapeTransformer()
        self.tps.estimateTransformation(np.array(points_b, dtype="float32").reshape((-1, len(points_a), 2)),
                                        np.array(points_a, dtype="float32").reshape((-1, len(points_a), 2)), matches)

    def transformPoint(self, point):
        result = self.tps.applyTransformation(np.array([[point]], dtype="float32"))
        return result[1][0][0]

Answer 2

如果这两种形状是通过透视变换联系起来的，那么任何四个点都会导致相同的变换，至少只要它们不是共线的。从理论上讲，您可以选择任何四个这样的点，而其余的应该只起作用。

在实践中，数字考虑可能会起作用。如果你选择彼此非常接近的点，那么它们的位置上的小错误将导致更大的误差远离这些点。您可能会做一些涉及错误间隔的复杂分析，但根据经验，我会尝试在转换的输入和输出端的任意两个点之间设定很长的距离。

An answer from me on Math Exchange解释了对点的透视图转换的定义中的计算类型。这可能有助于理解数字4的来源。

如果您有4对以上的点，并且使用其中任何四个点定义转换都不能正确地转换其余的点，那么您很可能处于另外两个用例中的一个。

或者您确实在寻找透视图转换，但输入数据却很差。您可能有特征检测的位置，而且可能不精确。有些特性甚至可能间接匹配。因此，在这种情况下，您将寻找最好的转换来描述您的数据与小错误。你的问题听起来不像是你的用例，所以我不会详细说明。

我们的“你”有一个不是透视变换的转变。尤其是，任何将直线变成弯曲曲线或相反的东西，都不再是透视变换。您可能在寻找其他类的转换，或者类似于分段投影转换。如果不了解更多关于用例的信息，就很难提出一个很好的转换类。
