图形.新添显示器的缩放

Question

考虑一下

digraph G {
   0[pos="0,0!"]
   1[pos="-2,3!"]
   2[pos="2,3!"]
   0->1[label="0.5"]
   0->2[label="0.5"]
   1->2[label="0.5"]
}

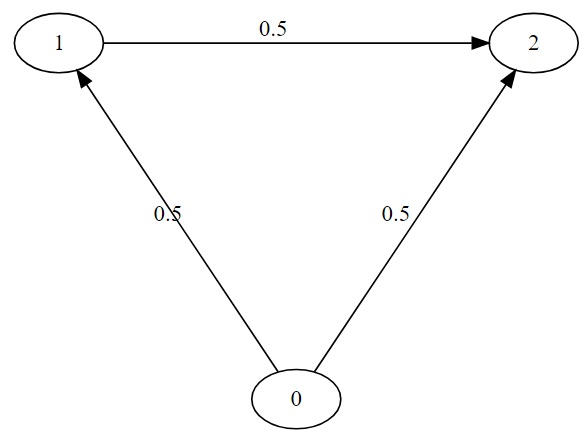

在neato下，这提供了：

​

​

在我的应用程序中，我的坐标是这里坐标的10倍。0在坐标(0,0)，1在(-20,30)，2在(20,30)。

使用

digraph G {
   0[pos="0,0!"]
   1[pos="-20,30!"]
   2[pos="20,30!"]
   0->1[label="0.5"]
   0->2[label="0.5"]
   1->2[label="0.5"]
}

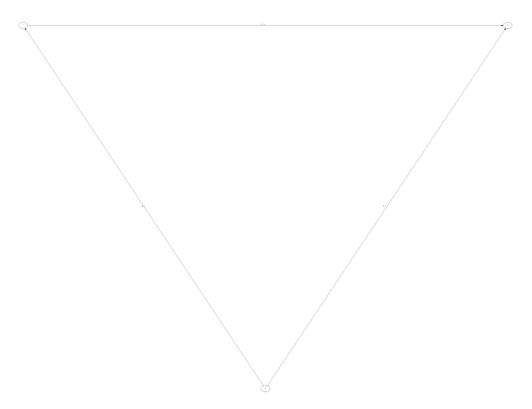

呈现的图形变得非常“遥远”，因此节点标签和弧形标签以非常小的字体呈现。

​

​

是否有办法控制图形的缩放，以便即使放大10倍(即坐标高出一个数量级)，只要节点的相对位置不变(即坐标用一个常数乘法因子进行缩放)，渲染就像以前一样可见？我可以通过将从我的应用程序中获得的每个坐标除以10来手动缩放坐标。在此之前，我想知道渲染引擎可以自己处理这个问题。

注意:所有呈现都是在在线引擎：https://dreampuf.github.io/GraphvizOnline/上完成的。

Answer 1

scale属性似乎是您想要的(https://graphviz.org/docs/attrs/scale/)尝试neato -s10 -T... myfile.gv
