如何在riscv中设置物理内存保护？

Question

我正在尝试编写一个使用riscv的小型软件。我用的是SaxonSoc https://github.com/SpinalHDL/SaxonSoc。这意味着，我可以访问硬件描述和模拟波形。

我正在试着理解为什么这个小测试不起作用？

int main (){

 volatile uint32_t * volatile mem=(uint32_t * volatile)( SYSTEM_RAM_A_CTRL+ 0x2000) ;

*mem=0x15;
main_println32x("mem :",*mem);

u32 new_pmpcfg0 =1<<7 ; //setting the L bit so restructions can be applied to M mode
    new_pmpcfg0 =(new_pmpcfg0) | 3<<3 ; // A=3=NAPOT  ; R=W=X=0
u32 new_pmpaddr0=(u32)( SYSTEM_RAM_A_CTRL+ 0x2000)  ;

   __asm__ volatile ("csrw    pmpaddr0, %0"
                      : /* output: none */
                      : "r" (new_pmpaddr0) /* input : from register */
                      : /* clobbers: none */);
   __asm__ volatile ("csrw    pmpcfg0, %0"
                      : /* output: none */
                      : "r" (new_pmpcfg0) /* input : from register */
                      : /* clobbers: none */);


*mem=0x19; // I expect an exception here
main_println32x("mem :",*mem);

}

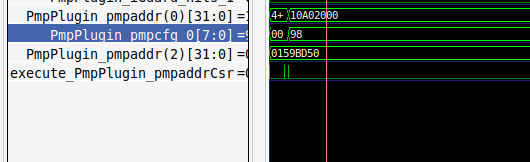

仿真表明，正确配置了csr寄存器：

​

但不幸的是，我没有得到我等待的例外。

知道我在这里错过了什么吗？

Answer 1

我的第一个想法是，pmpaddr的设置不正确。在使用NAPOT编码时，开始地址和区域大小按照RiscV特权规范中的表3.10进行编码。

我建议通过设置pmpaddr ='1 (所有地址)来测试它，以覆盖整个地址空间，这样您正在访问的地址将与该pmp区域匹配。然后它应该抛出一个异常，因为它违反了访问权限。
