在Revit文件上存在视图数据，但找不到

Question

我正在尝试使用视图扩展来检索一个3D到2D矩阵。这是我在我的模型中使用的代码：

viewer.loadDocumentNode(doc, sheet);
...
let viewports = viewportExt.getViewports(viewer.model);

问题是，尽管在Revit中检查文件并发现工作表中有视图，但视图始终是空数组。我还试着检查视图扩展使用的AECModelData，并发现：

viewports: [
  ...
  {
    ...
    modelToSheetTransform: Array(12),
    sheetGuid: <Sheet Guid>,
    viewGuid: <View Guid>,
    viewType: "FloorPlan",
    viewportGuid: <Viewport Guid>,
    viewportPosition: Array(6),
    viewportRotation: 0
  }
]

我检查了Revit中的工作表和viewport，它们对应于AECModelData。

Answer 1

不幸的是，很难用有限的信息来判断。

要使Autodesk.AEC.ViewportsExtension工作，您需要确保您的平面图符合以下条件(详见这里 )：

• 仅支持具有平面图视图、结构平面图视图或反射天花板平面图视图的2D工作表。当前不支持具有标注或区域计划视图的其他工作表。
• 带已启用裁剪视图复选框的活页。
• 没有视图中断的视图。当前不支持包含视图中断或视图拆分的视图。

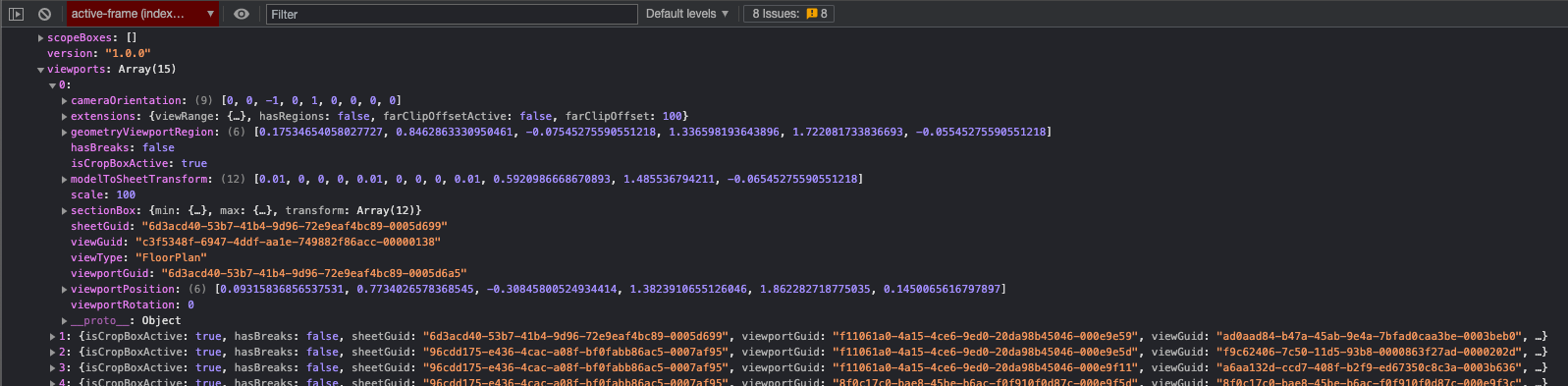

下面是我的工作视图数据的一个示例

​

​
