如何用两个变量的列表来绘制CDF和CDF

Question

根据图片中显示的更新值w.r.t年绘制一个CCDF图。

数据集如下所示：

Year    Updated values
(2000 - 1)
(2001 - 159)
(2002 - 140)
(2003 - 160)
(2004 - 300)
(2005 - 378)
(2006 - 419)
(2007 - 401)
(2008 - 509)
(2009 - 610)
(2010 - 789)
(2011 - 856)
(2012 - 720)
(2013 - 860)
(2014 - 901)
(2015 - 1150)
(2016 - 1130)
(2017 - 1387)
(2018 - 1578)
(2019 - 2480)
(2020 - 3120)
(2021 - 5690)

我已经看到了很多答案，但没有找到太多关于用两个变量绘制一个CCDF图的方法。我想计算基于年份的更新频率的CCDF，并希望在x轴上以图表的形式显示年份标签。谢谢

Answer 1

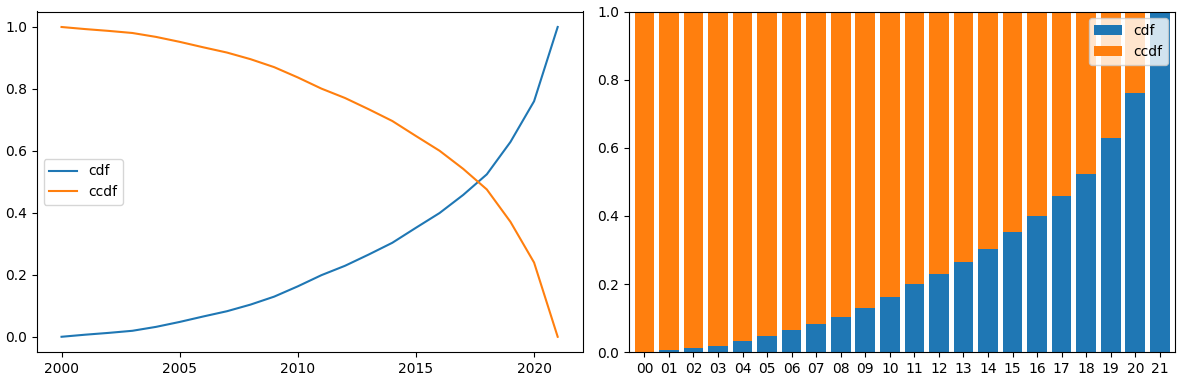

您可以计算一个cdf作为数据的累积和，然后除以使值在0到1之间正常化，ccdf就是1 - cdf。您可以将它们显示为曲线或条形图：

import matplotlib.pyplot as plt
import numpy as np

years = np.arange(2000, 2022)
values = np.array(
    [1, 159, 140, 160, 300, 378, 419, 401, 509, 610, 789, 856, 720, 860, 901, 1150, 1130, 1387, 1578, 2480, 3120, 5690])
cdf = values.cumsum() / values.sum()
ccdf = 1 - cdf
fig, (ax1, ax2) = plt.subplots(ncols=2, figsize=(12, 4))
ax1.plot(years, cdf, label='cdf')
ax1.plot(years, ccdf, label='ccdf')
ax1.legend()

ax2.bar(years, cdf, label='cdf')
ax2.bar(years, ccdf, bottom=cdf, label='ccdf')
ax2.margins(x=0.01)
ax2.set_xticks(years)
ax2.set_xticklabels([f'{y % 100:02d}' for y in years])
ax2.legend()

plt.tight_layout()
plt.show()

​

​
