当我在背页中导入PDF文件时，数学模式字符会变成“粗体”(阴影)。

Question

我使用diagrams.net网站创建了一个有一些数学表达式的图形。当然，我可以导出PNG并将它导入到我的背页，但是我想保留表达式的向量化。正因为如此，我试图在我的背页文档中导入PDF格式。

当我使用：

\begin{figure}[tbp!]
    \centering
    \includegraphics[width=\linewidth]{images/math_structure.pdf}
    \caption{My figure description.}
    \label{fig:math_structure}
\end{figure}

我的数字通常被清晰地显示出来，但是当我放大数学表达式时，我得到了它：

​

​

另一件有趣的事情是，当我从背页下载PDF并用MUPDF打开它时，“粗体”就消失了，但是当我用Google或Firefox打开它时，“粗体”还在。

​

​

这是一件非常奇怪的事情，因为我想这是一个在PDF中嵌入字体的问题，但是我的文件通常在MUPDF中打开。有没有人知道发生了什么，我该怎么解决？

为了在下面的链接中重现问题，我共享math_structure：PDF格式

Answer 1

作为K的回答的增编

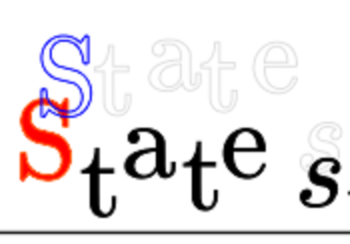

看每一个字母都有两个对象，所以虽然我不能看到编辑器中的阴影，但接受它是存在的，所以它必须由文本大纲生成器来放置吗？在这里，我移动并着色了一些象形文字，所以第二种边缘是故意的，但大多数观众不会把它们表现为“发光”。

实际上，在内容流中绘制两次具有光辉的所有项目，一次用于填充定义路径，一次用于抚摸。例如，“国家”的首都S：

.111484379 0 0 -.111468516 140.764496 314.20746 cm
/G3 gs
55 507 m
55 562.33331 74 609 112 647 c
150 685 193.66666 704 243 704 c
257 704 l
313.66666 704 363 683 405 641 c
426 672 l
429.33334 676.66669 432.66666 681.66669 436 687 c
439.33334 692.33331 442.66666 696.66669 446 700 c
449 704 l
449.66666 704 451 704 453 704 c
455 704 457 704.33331 459 705 c
463 705 l
465 705 468 703 472 699 c
472 462 l
466 456 l
448 456 l
440.66666 456 436.33334 457 435 459 c
433.66666 461 432 467.66666 430 479 c
418.66666 563 385 618.66669 329 646 c
304.33334 656.66669 279.33334 662 254 662 c
218.66666 662 190 650 168 626 c
146 602 135 574 135 542 c
135 519.33331 140.666672 498.66666 152 480 c
163.333328 461.33334 179.33333 446.33334 200 435 c
206.66667 432.33334 235.33333 424.66666 286 412 c
336.66666 399.33334 364.66666 391.66666 370 389 c
408 374.33334 439 349.33334 463 314 c
487 278.66666 499.33334 237.66667 500 191 c
500 137 482.66666 88.333336 448 45 c
413.33334 1.66666412 364.33334 -20.333334 301 -21 c
263.66666 -21 230.33333 -15.333334 201 -4 c
171.66667 7.333334 151.333328 17.666666 140 27 c
122 41 l
119.333336 37.666668 114.333336 31 107 21 c
99.666664 11 93 1.66666698 87 -7 c
81 -15.666667 78 -20.333334 78 -21 c
76.666664 -21.666666 73.333336 -22 68 -22 c
64 -22 l
62 -22 59 -20 55 -16 c
55 101 l
55 180.33334 55.333332 220.66667 56 222 c
57.333332 225.33333 64 227 76 227 c
89 227 l
93 223 95 218.66667 95 214 c
95 192.66667 98.333336 171.66667 105 151 c
111.666664 130.333328 123 110 139 90 c
155 70 177 54 205 42 c
233 30 266.33334 24 305 24 c
336.33334 24 363.33334 36.666664 386 62 c
408.66666 87.333336 420 118.333328 420 155 c
420 183.66667 412.66666 209.66667 398 233 c
383.33334 256.33334 364 272.33334 340 281 c
302.66666 290.33334 278 296.66666 266 300 c
262.66666 300.66666 253.66667 302.66666 239 306 c
224.33333 309.33334 213.33333 312 206 314 c
198.66667 316 188 319.66666 174 325 c
160 330.33334 149 336.33334 141 343 c
133 349.66666 123.333336 357.66666 112 367 c
100.666664 376.33334 91.666664 388 85 402 c
65 434.66666 55 469.66666 55 507 c
h
f
/G7 gs
55 507 m
55 562.33331 74 609 112 647 c
150 685 193.66666 704 243 704 c
257 704 l
313.66666 704 363 683 405 641 c
426 672 l
429.33334 676.66669 432.66666 681.66669 436 687 c
439.33334 692.33331 442.66666 696.66669 446 700 c
449 704 l
449.66666 704 451 704 453 704 c
455 704 457 704.33331 459 705 c
463 705 l
465 705 468 703 472 699 c
472 462 l
466 456 l
448 456 l
440.66666 456 436.33334 457 435 459 c
433.66666 461 432 467.66666 430 479 c
418.66666 563 385 618.66669 329 646 c
304.33334 656.66669 279.33334 662 254 662 c
218.66666 662 190 650 168 626 c
146 602 135 574 135 542 c
135 519.33331 140.666672 498.66666 152 480 c
163.333328 461.33334 179.33333 446.33334 200 435 c
206.66667 432.33334 235.33333 424.66666 286 412 c
336.66666 399.33334 364.66666 391.66666 370 389 c
408 374.33334 439 349.33334 463 314 c
487 278.66666 499.33334 237.66667 500 191 c
500 137 482.66666 88.333336 448 45 c
413.33334 1.66666412 364.33334 -20.333334 301 -21 c
263.66666 -21 230.33333 -15.333334 201 -4 c
171.66667 7.333334 151.333328 17.666666 140 27 c
122 41 l
119.333336 37.666668 114.333336 31 107 21 c
99.666664 11 93 1.66666698 87 -7 c
81 -15.666667 78 -20.333334 78 -21 c
76.666664 -21.666666 73.333336 -22 68 -22 c
64 -22 l
62 -22 59 -20 55 -16 c
55 101 l
55 180.33334 55.333332 220.66667 56 222 c
57.333332 225.33333 64 227 76 227 c
89 227 l
93 223 95 218.66667 95 214 c
95 192.66667 98.333336 171.66667 105 151 c
111.666664 130.333328 123 110 139 90 c
155 70 177 54 205 42 c
233 30 266.33334 24 305 24 c
336.33334 24 363.33334 36.666664 386 62 c
408.66666 87.333336 420 118.333328 420 155 c
420 183.66667 412.66666 209.66667 398 233 c
383.33334 256.33334 364 272.33334 340 281 c
302.66666 290.33334 278 296.66666 266 300 c
262.66666 300.66666 253.66667 302.66666 239 306 c
224.33333 309.33334 213.33333 312 206 314 c
198.66667 316 188 319.66666 174 325 c
160 330.33334 149 336.33334 141 343 c
133 349.66666 123.333336 357.66666 112 367 c
100.666664 376.33334 91.666664 388 85 402 c
65 434.66666 55 469.66666 55 507 c
h
S

填充的版本使用扩展的图形状态G3绘制，笔画版本使用扩展的图形状态G7绘制。

G3以不透明的方式填充：

<</BM/Normal/ca 1>

但是G7笔画非常透明(不透明.1098)，并设置了一些其他参数：

<</BM/Normal/CA .1098/LC 0/LJ 0/LW 0/ML 4/SA true/ca .1098>>

但是，特别地，G7还将线宽设置为 (可以以设备分辨率呈现的最薄的线条:1设备像素宽)。

行动纲领提到，他们看到阴影时，他们放大。因此，那些你在缩放后看到一个宽阴影/辉光的观众可能只是通过绘制所有被放大因子放大的物体来进行缩放，也就是说，阴影/辉光变成变焦比*1像素宽；而那些你看不到宽阴影/辉光的观众即使在1像素宽的缩放后也会画出轮廓。
