Python数据库无法可视化dtreeviz决策树

Question

我需要在Databricks中的dtreeviz中可视化决策树。代码似乎运行良好。但是，它没有显示决策树，而是抛出以下内容：

Out23：

运行以下代码：

import pandas as pd
from sklearn import preprocessing, tree
from dtreeviz.trees import dtreeviz

Things = {'Feature01': [3,4,5,0],
          'Feature02': [4,5,6,0],
          'Feature03': [1,2,3,8],
          'Target01': ['Red','Blue','Teal','Red']}
df = pd.DataFrame(Things,
                  columns= ['Feature01', 'Feature02',
                            'Feature02', 'Target01'])

label_encoder = preprocessing.LabelEncoder()
label_encoder.fit(df.Target01)
df['target'] = label_encoder.transform(df.Target01)

classifier = tree.DecisionTreeClassifier()
classifier.fit(df.iloc[:,:3], df.target)

dtreeviz(classifier,
         df.iloc[:,:3],
         df.target,
         target_name='toy',
         feature_names=df.columns[0:3],
         class_names=list(label_encoder.classes_)
         )

Answer 1

如果您查看dtreeviz文档，您将看到dtreeviz方法只创建一个对象，然后需要使用类似于.view()的函数来显示它。在Databricks上，view不能工作，但是您可以使用.svg()方法作为SVG生成输出，然后使用displayHTML函数来显示它。以下代码：

viz = dtreeviz(classifier,
  ...)
displayHTML(viz.svg())

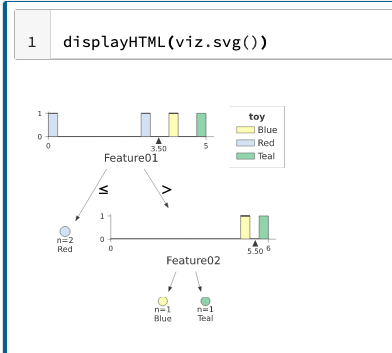

将提供所需的输出：

​

​

您需要使用dot命令行工具来生成输出。它可以通过在笔记本的单元格中执行来安装：

%sh apt-get install -y graphviz
