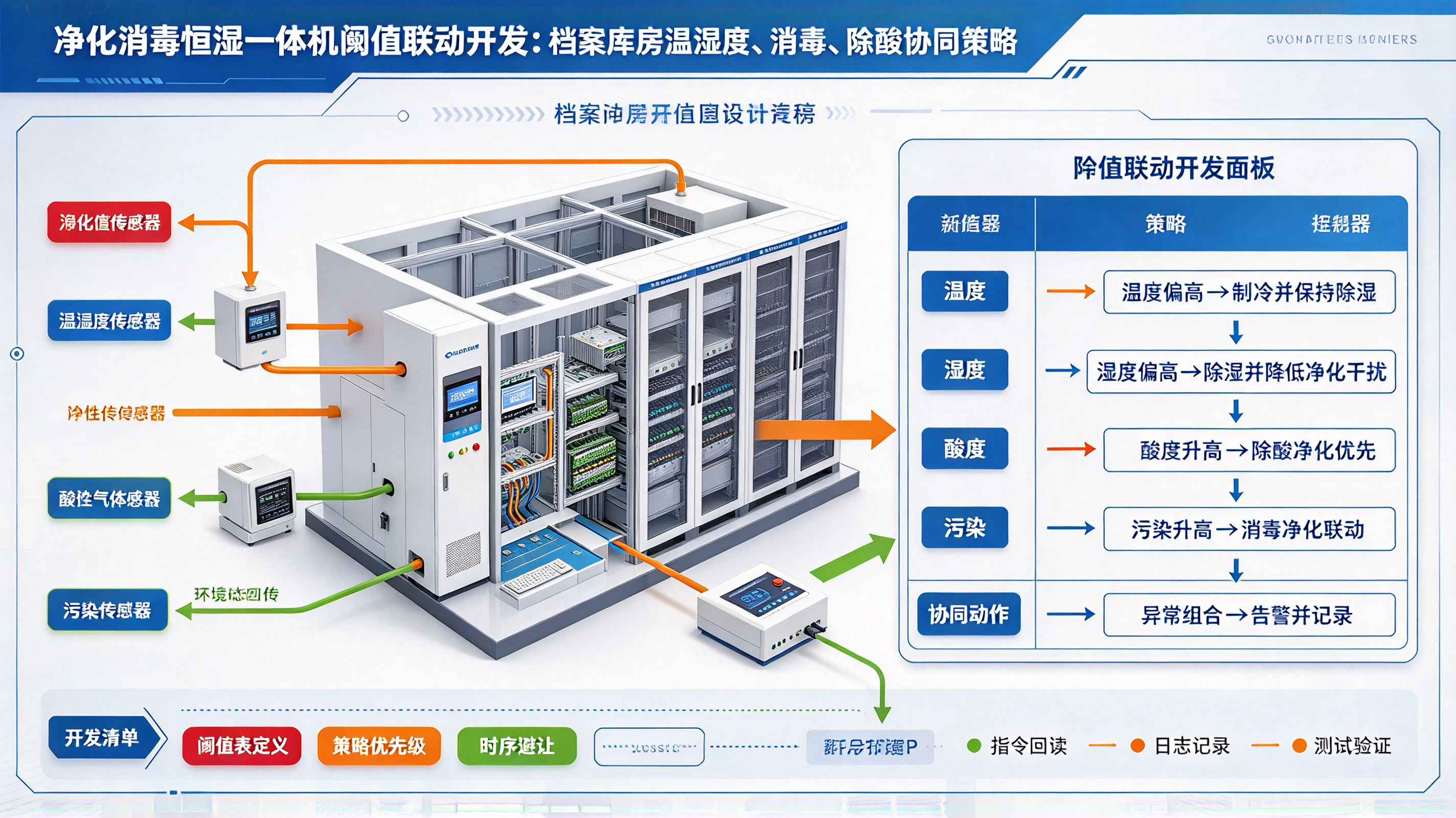

净化消毒恒湿一体机阈值联动开发：档案库房温湿度、消毒、除酸协同策略

净化消毒恒湿一体机阈值联动开发：档案库房温湿度、消毒、除酸协同策略

物联网 · 智慧档案库房 · 十防体系 · 净化消毒恒湿一体机 · 盛世宏博

关键词：DA/T 42-2022、DA/T 101—2024、恒湿消毒净化一体机、除酸模块、阈值联动、多因子协同控制、Modbus TCP、边缘规则引擎、纸质档案保护

一、方案概述

常规档案库房一体机控制大多采用独立单阈值逻辑：湿度高就除湿、湿度低就加湿、定时启动消毒，除酸模块单独设置启停时间，各个功能回路互相隔离。该模式存在明显冲突问题：高湿环境下启动等离子消毒容易加速纸张水解酸化；持续加湿时开启除酸会降低除酸药剂效率；消毒阶段大量气流扰动造成库房局部温湿度剧烈波动，不利于纸质档案长期保存，无法满足DA/T规范对库房环境稳态、脱酸防护、微生物抑制的复合要求。

本方案面向净化消毒恒湿一体机的二次联动开发，依托边缘物联网网关作为控制中枢，采集库房多点位温湿度、酸性气体浓度、TVOC、PM2.5传感器数据，建立多因子耦合阈值模型，把恒湿调节、空气消毒、气相除酸三个执行单元做时序互锁、优先级分级联动。系统区分常态维持模式、微生物风险模式、酸性污染物超标模式、应急除湿/加湿模式，不同工况下自动约束各模块启停，在保证温湿度稳定区间的前提下，同步完成消杀、除酸作业，兼顾防霉抑菌与延缓纸张酸化两大核心目标，适配文书档案库、古籍特藏库、珍贵档案库房，支持离线边缘自治联动。

接入设备清单：

• 感知测点：RJ45/RS485高精度温湿度变送器、酸性气体（醋酸等挥发酸）传感器、TVOC、PM2.5颗粒物传感器；
• 被控设备：净化消毒恒湿一体机（加湿单元、除湿单元、等离子/紫外线消毒模块、气相除酸模块、送回风风机）；
• 控制枢纽：边缘采集网关、Modbus驱动池、协同联动规则引擎、事件日志存证模块；
• 上层平台：库房组态监控、阈值参数配置面板、联动日志审计、历史曲线查询。

二、库房基准参数规范（DA/T 42-2022）

档案库房基础目标区间，作为联动阈值基准：

• 温度：14℃～24℃，日波动≤±2℃
• 相对湿度：45%RH～60%RH，日波动≤±5%RH
• 酸性气体：醋酸挥发物≤阈值0.3ppm
• PM2.5：≤35μg/m³ 核心开发约束：温湿度稳态优先。消毒、除酸属于改善类工序，不能以破坏温湿度基准区间为代价。当温湿度偏离合格区间时，优先保障恒湿调节，消毒、除酸工序暂停排队等待。

三、一体机内部执行单元寄存器与互锁定义

基于Modbus TCP协议对接一体机，寄存器预先规划（以设备手册为准，开发标准化定义）

互锁底层硬件逻辑：除酸模块、消毒模块启动前，必须读取风机状态；风机停机状态下，禁止单独开启消毒、除酸，防止药剂、臭氧在局部堆积，产生腐蚀风险。

四、多工况协同阈值联动策略（开发核心逻辑）

工况1：常态稳态工况（优先维持温湿度）

触发条件：温度、湿度均落在标准区间；酸性气体、PM2.5指标合格。 联动策略：

1. 加湿、除湿单元休眠，风机低转速维持微弱循环，减少库房气流扰动；
2. 消毒模块按定时排班策略执行：例如每日低峰时段（夜间无人）短时消杀，单次运行时长可配置（30~60min）；消杀启动前，先确认温湿度无越界趋势；消杀过程持续监测温湿度，一旦湿度波动超过±3%RH，立刻暂停消毒，恢复稳态后再续时；
3. 除酸模块采用长周期间歇作业，不频繁启停。按照月度周期定时触发除酸，每次作业时长根据库房体积、气体浓度动态调整；
4. 消毒、除酸不同时开启，时序错开，两个工序设置互锁标志位，避免两种净化介质叠加反应。

工况2：高湿风险工况（湿度＞60%RH）

触发条件：湿度超过上限阈值，进入高湿防霉风险状态 联动策略：

1. 立即启动除湿单元，风机中速运行，优先把湿度回落至安全区间；
2. 强制暂停消毒模块、除酸模块：高湿环境下，纸张纤维吸水，水解酸化速率加快；此时开启除酸药剂，药剂吸附在潮湿纸页表面容易造成局部色差；高湿环境等离子消杀容易产生腐蚀性副产物，加速档案损伤；
3. 持续监测湿度，当湿度回落至55%RH以内，延时稳定15min，确认湿度稳定不再反弹，才解除锁定，排队执行消毒、除酸任务；
4. 湿度持续＞65%RH高危告警，推送工单，提示检查管路、密闭性。

工况3：低湿风险工况（湿度＜45%RH）

触发条件：湿度低于下限阈值，纸张干化脆化风险 联动策略：

1. 开启加湿单元，维持湿度回升；
2. 暂停除酸模块：气相除酸药剂需要合适湿度环境才能均匀扩散、吸附酸性挥发物；湿度过低，药剂快速干燥失效，除酸效率大幅下降；
3. 消毒模块可受控短时间运行，但降低风机风速，减少干燥气流持续带走水汽；禁止长时间连续消杀；
4. 湿度回升至48%RH以上稳定后，恢复除酸排队任务。

工况4：酸性气体超标工况（醋酸挥发物＞0.3ppm）

触发条件：酸性挥发物传感器持续超标，无高危温湿度越限 联动策略：

1. 先确认温湿度处于合格区间，满足除酸作业窗口；
2. 暂停正在执行的消毒工序，启动除酸模块，风机低速循环，缓慢扩散除酸药剂；
3. 除酸作业全程持续读取酸性气体浓度，达标后自动关闭除酸单元；
4. 除酸结束后设置静置缓冲期（30min），待库房内药剂充分沉降、气体均匀，再恢复定时消毒排班； 开发要点：除酸不能猛开大风量，强气流会造成档案纸张抖动、磨损，特藏库严格限制风机转速。

工况5：微生物/颗粒物超标工况（PM2.5超标、长期密闭）

触发条件：PM2.5持续超标，温湿度正常、酸性气体合格 联动策略：

1. 启动消毒净化模块，风机低速循环消杀；
2. 除酸模块保持休眠排队，消毒工序优先执行；
3. 消杀完成静置缓冲，再执行除酸计划；

工况6：告警故障互锁工况

触发条件：一体机故障（耗材不足、风机异常） 联动策略：

1. 停止所有主动调节、净化工序；
2. 规则引擎冻结联动任务队列，上报告警，等待运维处理；
3. 故障未消除，不自动恢复定时消毒、除酸逻辑。

五、边缘联动引擎开发实现要点

该联动引擎和前面安防联动、机房动环网关技术栈统一，规则在网关本地执行，支持断网自治：

1. 任务队列与互锁标志位设计 采用FIFO任务队列，消毒、除酸作为排队任务，温湿度调节是实时抢占式高优先级任务。一旦温湿度越限，直接暂停队列里的净化任务，写入暂停标记，湿度恢复后从暂停位置续跑计时，而不是重新清零计时，保证消杀、除酸总作业时长满足设计要求。
2. 多点位数据融合滤波 库房不同区域存在温湿度梯度，不能以单点传感器直接触发联动。引擎内置滑动均值滤波，取35个测点平均值作为控制输入，过滤瞬时脉冲扰动，防止单点传感器漂移造成频繁启停设备。滤波窗口时长可配置（推荐35分钟）。
3. 时序缓冲防抖机制 所有阈值触发增加确认延时，例如湿度超过60%RH，持续5min稳定超限，才启动除湿，避免瞬时气流扰动触发频繁切换回路；工序切换之间设置静置缓冲，防止一达到阈值立刻切换模块，造成环境震荡。
4. 指令下发+状态回读双校验 下发Modbus控制寄存器指令之后，延时读取一体机返回状态寄存器，校验执行结果；下发失败自动重试3次，重试失败生成联动执行异常日志，推送给运维。
5. 参数可在线配置，无需改代码 在组态平台提供可视化配置项：温湿度上下限、缓冲延时、消毒排班时段、单次消杀时长、除酸周期、酸性气体阈值；参数下发同步持久化存储到网关本地，断网之后策略不丢失。
6. 全链路审计日志 每一次模块启停、阈值触发、任务暂停、续跑都生成结构化日志，包含测点数值、触发条件、下发寄存器值、执行结果、时间戳，日志用于DA/T库房安全审计。

六、工程开发避坑点

1. 药剂耗材联动：除酸模块增加耗材余量读取寄存器，余量不足时，直接屏蔽除酸自动联动，防止空转、释放不足，浪费工序窗口；
2. 臭氧防护：等离子消毒机型，必须增加臭氧浓度监测，臭氧超标时强制关停消毒模块，避免腐蚀档案载体；
3. 时段隔离：人员巡检时间段，自动屏蔽紫外消杀模块，只保留温湿度调节，保障人员安全；
4. 风机转速联动：消毒、除酸作业强制限制最高风速，恒湿调节可以根据偏差大小无级调速；
5. 新旧库房差异：老库房密闭性差，湿度波动快，需要拉长滤波窗口，降低联动启停频率；新建密闭库房可缩短响应延时。

七、平台侧管理功能

上层组态平台不参与实时联动判断，负责配置、监控、复盘：

1. 协同联动流程图可视化，直观展示当前是恒湿模式、消毒模式还是除酸模式；
2. 曲线叠加展示：温湿度、酸性气体、PM2.5曲线，同步标注消毒、除酸启停时间标记，方便复盘环境变化；
3. 联动策略备份、导入导出，多库房批量下发相同策略模板；
4. 报表统计：月度消毒时长、除酸启动次数、湿度超限时长，评估库房环境控制效果。

八、传统定时控制方案 vs 本协同阈值联动方案

九、验收指标

1. 传感器数据输入到一体机动作响应时延≤3s；
2. 消毒、除酸工序启动时，库房湿度波动控制在±3%RH以内；
3. 高湿/低湿状态下，可可靠锁定净化模块，锁定成功率100%；
4. 任务暂停续跑计时准确，不会丢失消杀、除酸时长；
5. 月误联动启停次数≤3次；
6. 所有联动事件日志保存周期≥5年。

十、总结

净化消毒恒湿一体机的阈值协同开发，核心思想是把档案保护逻辑嵌入控制策略，而不是简单叠加定时任务。以DA/T档案库房温湿度标准作为第一优先级，将消毒、气相除酸作为受环境条件约束的次级工序，依靠边缘规则引擎做任务排队、工况互锁、时序缓冲。该方案解决了传统一体机多个功能互相冲突的痛点，让恒湿防霉、微生物消杀、延缓纸张酸化三个目标协同落地，既可以用于新建智慧档案库房，也可以在存量恒湿净化一体机上，通过新增边缘网关、传感器点位改造实现升级，适配珍贵档案长期预防性保护的需求。
