实验室高精度以太网温湿度变送器 TCP协议数据上传教程

实验室高精度以太网温湿度变送器 TCP协议数据上传教程

物联网 · 实验室环境监控 · TCP变送器 · 盛世宏博

关键词：高精度温湿度变送器、TCP Client/Server、Modbus TCP、Socket、实验室计量、数据解析、Python示例、实验室环境采集

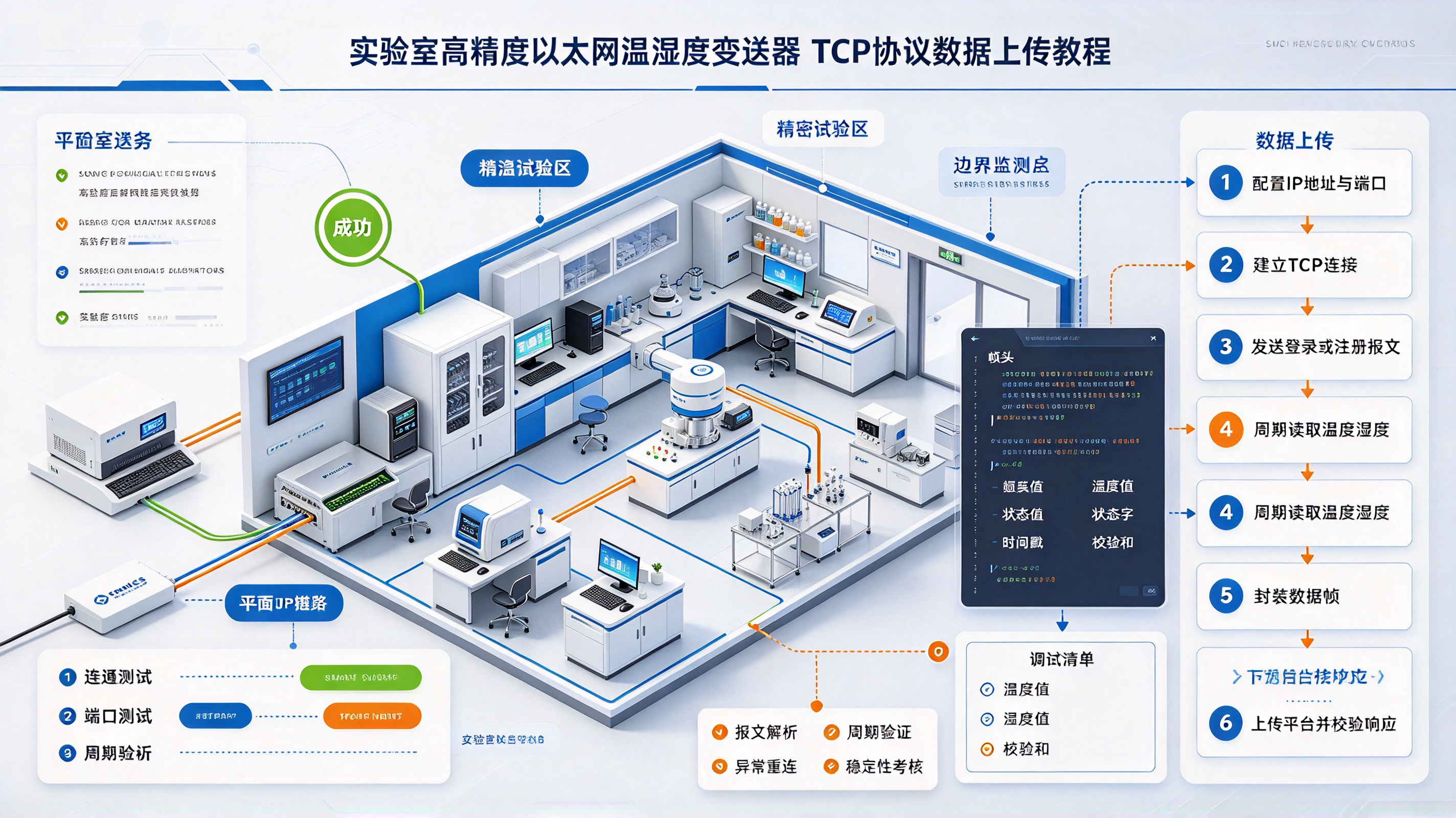

一、教程概述

在理化实验室、计量校准实验室、生物培养实验室、样品留样实验室场景中，对温湿度数据的精度、连续性、传输可靠性要求远高于普通库房。高精度以太网温湿度变送器普遍支持原生TCP通信，分为两种工作模式：TCP Client（主动上报）、TCP Server（被动等待上位机连接读取）。 本教程面向实施、开发人员，讲解硬件参数核对、网络配置、TCP模式选型、Socket通信、Modbus TCP读取、数据解析、丢包处理、Python采集示例、实验室数据平台对接，适配LIMS系统、实验室环境监控平台、SCADA、本地数据采集服务器，适配实验室计量溯源要求，保障数据可复核、可留存。

设备前提说明：本教程针对带RJ45网口、支持TCP Socket或Modbus TCP协议的高精度温湿度变送器，精度常见规格：温度±0.1℃，湿度±1.5%RH；支持DHCP/静态IP配置。

二、前期准备工作

2.1 物料与软件清单

1. 硬件：高精度以太网温湿度变送器、直流供电电源（DC12V/24V）、超五类网线、交换机；
2. 配套资料：变送器说明书、寄存器表、出厂默认IP、默认端口号；
3. 调试工具：
   • 网络调试助手（Socket调试工具，NetAssist）；
   • IP搜索配置工具（厂商设备搜索工具，搜索局域网内变送器）；
   • Wireshark（抓包排查TCP数据流）；
   • Python3环境（用于开发采集脚本）；
   • 可选：Modbus调试工具Modbus Slave / Modbus Poll。

2.2 网络规划（实验室重点）

实验室环境网络建议单独划分监控VLAN，和办公网隔离：

• 方案A（静态IP，推荐实验室长期使用）：给变送器分配固定静态IP、子网掩码、网关、DNS，IP登记到实验室设备台账，防止IP变动造成采集中断；
• 方案B（DHCP）：仅调试临时使用；DHCP租期到期后IP变化会导致采集断连，正式监测不推荐；
• 端口规划：记录变送器TCP端口，普通透传Socket默认常为8080；Modbus TCP固定端口502；
• 防火墙策略：采集服务器IP与变送器互通，放行对应TCP端口，禁止无关IP访问变送器。

三、变送器网络参数配置步骤

1. 变送器上电，网线接入交换机，电脑和变送器处于同一局域网；
2. 打开厂商配套的设备搜索软件，点击搜索，软件扫描局域网内所有在线变送器；
3. 在搜索列表选中对应设备，读取出厂默认IP；
4. 修改网络参数：
   • 选择静态IP模式：关闭DHCP；
   • 设置IP地址、子网掩码、网关；
   • 设置TCP工作模式：TCP Server / TCP Client；
   • 设置目标IP、目标端口（Client模式必填，即采集服务器IP和监听端口）；
5. 保存参数，设备自动重启；等待10~20s设备网络模块重启完成；
6. 电脑cmd执行 ping 变送器IP，确认网络连通，无丢包； ⚠️ 实验室高精度设备注意：配置网络时不要频繁断电，避免传感器零点漂移影响测量精度。

四、两种TCP工作模式详解与选型

模式1：TCP Server（推荐：上位机主动读取，开发最常用）

• 工作逻辑：变送器作为TCP服务端，监听指定端口（如502/8080），等待采集服务器、上位机主动发起TCP连接；上位机发送读取指令，变送器返回温湿度数据；连接断开后变送器继续监听，等待下一次连接。
• 适用场景：采集服务器固定、服务器长期在线，Modbus TCP读取基本都是该模式；适合实验室7×24小时采集。
• 优点：连接可控、方便重连管理，适合多台变送器统一采集；
• 缺点：服务器需要主动轮询，需要写轮询调度逻辑。

模式2：TCP Client（主动上报模式）

• 工作逻辑：变送器作为客户端，主动向预先配置好的采集服务器IP+端口发起TCP连接；连接成功后，变送器按照设定上报周期，定时主动推送温湿度数据包，不需要上位机下发查询指令。
• 适用场景：简单采集、只接收数据不远程下发参数；
• 优点：无需上位机轮询，设备定时推送；
• 缺点：服务器宕机时设备会持续重连；数据包无应答机制，容易出现数据堆积、粘包，需要做帧头帧尾解析。

选型建议：实验室高精度、需要稳定可靠、后期要远程修改变送器参数、校准读取，优先选择 TCP Server + Modbus TCP协议。纯Socket透传只适合简单数据上报。

五、通信协议说明：自定义Socket透传 VS Modbus TCP

5.1 自定义Socket透传协议（厂商私有协议）

厂商自定义帧格式，每个厂商报文格式不一样，示例通用帧结构（仅举例，以说明书为准）： 帧头(0xAA 0x55) + 设备地址 + 温度高位 + 温度低位 + 湿度高位 + 湿度低位 + 校验和 + 帧尾(0x0D 0x0A) 数据处理：原始数值需要除以放大系数，例如放大10倍：温度 = 原始值 / 10.0。 痛点：协议不通用，换品牌变送器就要重写解析代码，不便于实验室标准化。

5.2 Modbus TCP（强烈推荐实验室使用，标准化）

标准Modbus TCP，端口502，功能码03（读保持寄存器）。 示例寄存器定义（高精度变送器通用参考，以手册为准）：

优势：标准化协议，不同品牌Modbus TCP变送器代码几乎通用，方便接入LIMS、SCADA，满足实验室数据溯源审计。

六、调试步骤：网络助手Socket在线调试

以NetAssist网络调试助手为例，调试TCP Server模式变送器：

1. 打开网络助手，模式选择【TCP Client】，填入变送器IP、端口，点击连接；
2. 如果是Modbus TCP设备，发送标准Modbus读取报文，例如读取从站1，寄存器0开始2个寄存器： 00 01 00 00 00 06 01 03 00 00 00 02
3. 收到返回报文后，按Modbus规范解析温度、湿度；
4. 如果是私有透传协议，按照厂商帧格式核对收到的字节流，核对数值和变送器网页显示是否一致；
5. 重点观察：连续接收5分钟，看是否出现粘包、断包、乱码。 常见现象：TCP是流式协议，没有天然数据包边界，会出现粘包，开发代码必须增加帧头、帧尾或者长度字段做分包解析。

七、Python采集示例（Modbus TCP，pymodbus库，生产可用）

先安装依赖：

pip install pymodbus

采集脚本：

from pymodbus.client import ModbusTcpClient
import time

# 变送器参数
DEV_IP = "192.168.1.100"
DEV_PORT = 502
UNIT_ID = 1  # Modbus从站地址

client = ModbusTcpClient(DEV_IP, port=DEV_PORT)

def read_temp_humi():
    if not client.connect():
        print("连接失败")
        return None, None
    # 读取寄存器0，读取2个寄存器
    res = client.read_holding_registers(address=0, count=2, slave=UNIT_ID)
    if res.isError():
        print("读取寄存器错误")
        return None, None
    raw_temp = res.registers[0]
    raw_humi = res.registers[1]
    temp = raw_temp / 10.0
    humi = raw_humi / 10.0
    return temp, humi

if __name__ == "__main__":
    while True:
        t, h = read_temp_humi()
        if t is not None:
            print(f"温度：{t:.2f} ℃，湿度：{h:.2f} %RH")
        time.sleep(5) # 5s轮询一次，实验室不要轮询过于频繁

脚本能力说明：基础轮询采集；正式部署需要增加异常重连、日志写入本地CSV/数据库、数据上报HTTP/MQTT到平台。

八、常见问题与排错（实验室场景高频）

1. Ping能通，但是TCP连接不上 排查：交换机ACL、端口是否填错、变送器是否是TCP Client模式（此时变送器主动连服务器，不能反向连接）；
2. 读到的数据和变送器屏幕读数偏差很大 排查：确认寄存器地址、放大倍数，部分高精度设备是放大100倍；确认设备已经完成计量校准；
3. 数据断断续续，间歇性丢包 排查：网线质量、交换机端口协商速率；TCP Client上报模式下增加帧分隔符；服务器增加超时重连逻辑；
4. 长时间运行后采集中断 排查：TCP连接长时间空闲被防火墙断开，代码增加心跳包，定时发送指令保活；
5. 高精度变送器读数漂移 网络TCP传输不会造成精度丢失，漂移多是传感器本身受气流、光照、振动影响，和TCP上传逻辑无关。

九、数据对接实验室平台规范

采集到温湿度数据后，可向上层系统转发：

1. MQTT转发：上报到物联网平台，topic携带实验室编号、点位编号；
2. HTTP POST：推送到LIMS、实验室环境监控系统接口；
3. 本地存储：写入SQLite/MySQL，按时间戳保存，保留原始报文，满足实验室溯源审计； 合规提示：计量实验室，采集程序需要记录原始报文、采集时间、设备编号，便于后期校准核查。

十、总结

实验室高精度以太网温湿度变送器TCP上传，优先选用Modbus TCP + TCP Server方案，标准化程度高、稳定性强、便于后期统一管理与计量溯源。TCP属于流式传输，开发阶段必须重点处理TCP粘包、连接保活、异常重连；调试先用网络助手验证报文，确认解析无误后再开发采集程序。采集周期结合实验室需求合理设置，避免高频轮询增加设备负担，采集的数据可以对接LIMS、SCADA或者自研监控平台，实现实验室环境的长期、可追溯监测。实验室高精度以太网温湿度变送器 TCP协议数据上传教程
