一、问题概述

TCP本身是面向字节流的传输协议，不存在“数据包边界”概念。操作系统内核的TCP协议栈会根据缓冲区、MSS、拥塞情况，把应用层多次send的数据合并发送（粘包），或者把一条完整应答拆成多次分片送出（拆包）。 在以太网温湿度变送器Modbus TCP采集场景中，很多简易驱动直接调用一次recv就当成一帧Modbus应答报文，在车间强干扰、高负载交换机、传感器固件响应不稳定的场景下，会随机出现：数值错乱、CRC校验报错、读到上一条传感器残留数据、寄存器偏移、偶尔正常偶尔异常。 档案库房网络干净，流量小，粘包现象很少复现；但在车间、多传感器并发轮询、网关高负载场景下，粘包拆包属于高频疑难问题。 本文聚焦Modbus TCP协议，给出可直接落地的环形缓冲区+状态机解析方案，配套解析逻辑、伪代码、调试方法，承接上一篇TCP长连接调试笔记，统一整套采集驱动框架。

前置约定：采集网关作为TCP Client，单条TCP长连接串行下发Modbus请求，同一连接同一时刻只允许一条未完成请求。

二、Modbus TCP报文结构与帧边界判定依据

Modbus TCP区别于Modbus RTU，不靠CRC作为帧尾判定，依靠MBAP头部里的长度字段做帧切割，这是解析的核心。 完整Modbus TCP帧结构：

字段说明：

1. Transaction ID（事务号2字节）：请求应答匹配，驱动自增，用来匹配下发请求和返回应答；
2. Protocol ID（2字节）：Modbus TCP固定为0x0000；
3. Length（2字节，大端）：代表后续【Unit ID + PDU】的字节总数；
4. Unit ID（1字节）：从站编号；
5. PDU：功能码+数据。

✅ 一帧完整报文总长度 = 7 + Length

举例：Length=0x0005，整帧长度 = 7 + 5 = 12字节。 这是我们唯一可靠的切分依据，绝对不能按固定长度、换行符、超时间隔切帧。

❌ 常见错误做法：

1. recv(1024)之后直接当成一帧应答；
2. 靠超时判断一帧结束；
3. 直接按固定长度读取温湿度应答（比如固定8字节）； 这些写法在报文拆分、粘包场景全部失效。

三、粘包、拆包两种典型场景示例

场景1：粘包（多条应答合并到一次recv）

网关连续两次下发读温湿度请求，传感器两条应答报文，TCP合并成一段流返回： 帧A(12字节) + 帧B(12字节) 一次recv读到24字节，如果直接解析，第一帧解析完成后，剩下12字节是第二条报文，必须留在缓冲区，等待下一轮解析循环。

场景2：拆包（一帧应答分到两次recv）

完整报文12字节，第一次recv读到前5字节（只有部分MBAP头）；第二次recv读到剩余7字节。 此时缓冲区数据不足，不能强行解析，等待后续数据继续填充环形缓冲区，凑够最小头部7字节再解析。

场景3：混合情况（工程现场最常见）

半帧剩余 + 完整帧 + 半帧新报文，环形缓冲区必须持续缓存未消费字节。

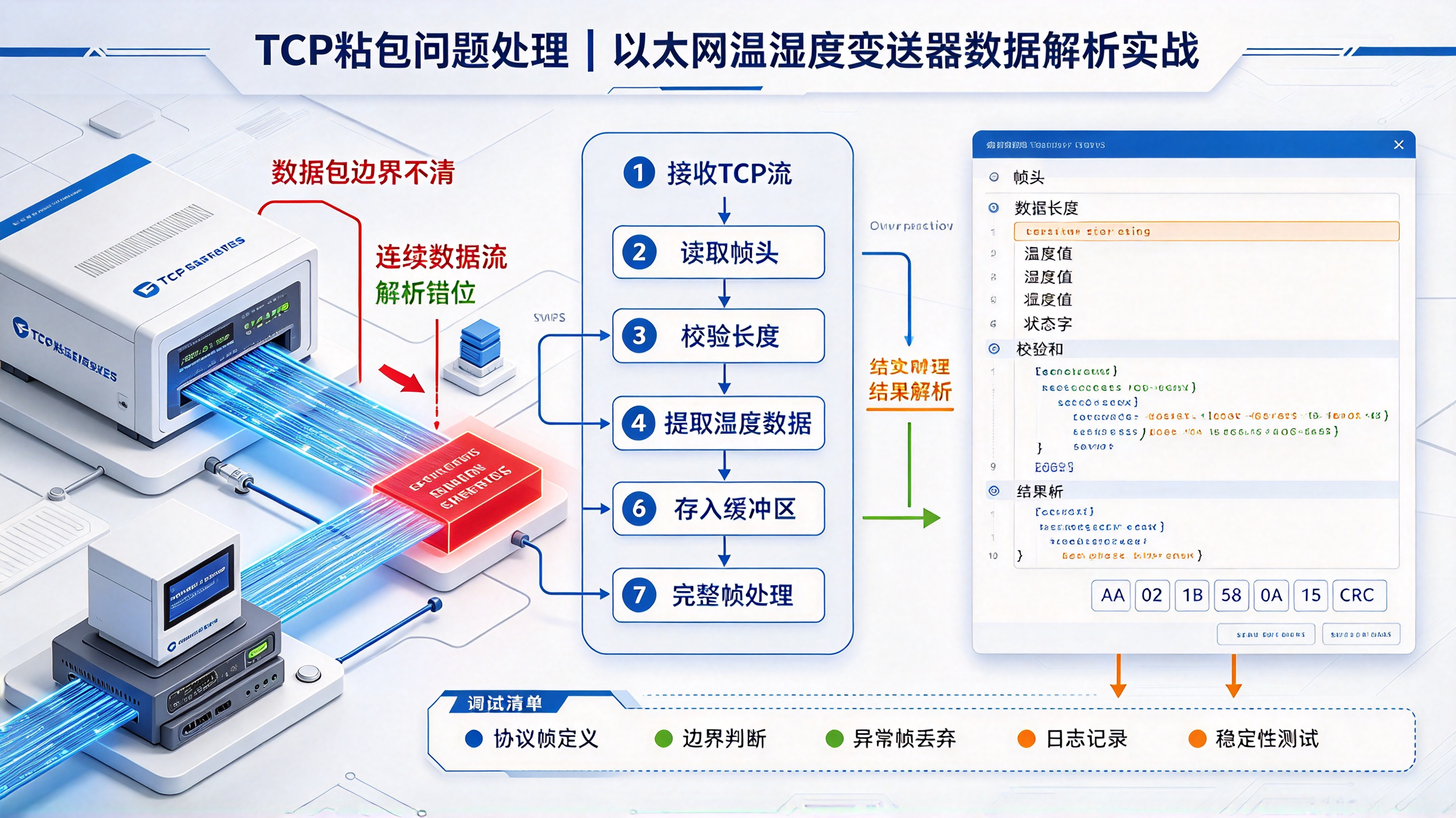

四、核心方案：环形缓冲区 + 循环解析状态机

工程工业采集驱动首选方案，低内存开销、无内存拷贝风险，适合网关7×24小时长时间运行。 整体流程：

1. recv读到的字节，全部写入环形缓冲区尾部；
2. 循环从缓冲区头部尝试解析一帧Modbus TCP报文；
3. 如果缓冲区可读字节不足7字节（MBAP最小长度）→ 退出解析，等待下次recv；
4. 先读取MBAP头第5、6字节（Length字段），计算整帧总长度 frame_len = 7 + length；
5. 判断缓冲区可读数据是否 ≥ frame_len：
   • 满足：取出frame_len字节作为一条完整报文，交给上层协议校验、事务号匹配、寄存器解析；缓冲区游标向后移动frame_len；继续循环解析剩余数据（处理粘包）；
   • 不满足：数据不够拼成一帧，停止解析，等待下次接收；
6. 解析异常（非法长度、协议ID非0）：清空缓冲区或者丢弃1字节向后滑动，防止脏数据卡死解析器。

状态机只有两个状态：等待MBAP头、等待剩余帧体；Modbus TCP结构简单，不需要复杂多状态。

五、参考伪代码（C / Go / Python 驱动都可以复用逻辑）

ring_buf 环形缓冲区
while TCP连接正常:
    data = recv(sock, 缓冲区大小)
    if data为空:
        连接断开，关闭套接字，进入重连流程
        break
    ring_buf.write(data)

    // 循环解析缓冲区，直到读不出完整帧
    while True:
        if ring_buf.available() < 7:
            break
        // 预读MBAP头，不弹出数据
        mbap_head = ring_buf.peek(7)
        proto_id = mbap_head[2:4]
        if proto_id != b"\x00\x00":
            // 非法Modbus TCP，丢弃1字节防卡死
            ring_buf.skip(1)
            continue
        length = big_endian_to_int(mbap_head[4:6])
        frame_total_len = 7 + length
        if ring_buf.available() < frame_total_len:
            // 数据不足，等待下次收包
            break
        // 取出完整一帧
        frame = ring_buf.read(frame_total_len)
        // 上层业务：事务号匹配、功能码解析、温湿度缩放、校验
        handle_modbus_frame(frame)

关键保护点

1. 长度合法性校验：length不能为0，设置上限（比如最大256字节，温湿度变送器应答很短，防止恶意超长报文）；
2. peek预读，不消费缓冲区，确认完整之后再read；
3. 解析失败不要直接清空整个缓冲区，只skip(1)逐字节滑动，避免丢掉后面合法报文；
4. 缓冲区容量设置：建议512~1024字节，温湿度变送器应答报文很小，足够。

六、以太网温湿度变送器专属坑点（固件层面带来的异常流）

普通标准Modbus设备报文规整，但很多国产低成本RJ45温湿度变送器固件有特殊问题，会放大粘包解析难度：

坑1：应答报文间隔不稳定，应答分片输出

传感器MCU串口转TCP固件实现粗糙，应答字节分批推送到TCP栈，极易触发拆包。 表现：抓包看报文分片分散，办公室低速轮询看不出，网关轮询间隔缩小后大量出现。 ✅ 对策：不修改轮询周期，依靠环形缓冲区重组，上层业务无感知。

坑2：上电瞬间输出垃圾字节、调试打印日志混入TCP流

部分传感器调试版本固件会在TCP数据流里夹杂printf打印字符串，混杂在Modbus帧之间。 ✅ 对策：非法帧自动单字节跳过，避免解析卡死。

坑3：事务号回传错乱（少数廉价变送器）

网关下发事务号0x0001，传感器应答返回固定0x0000，事务号不跟随。 ✅ 对策：驱动增加兼容模式，关闭事务号强匹配，依靠【请求时序串行】匹配应答；依然保持粘包解析逻辑不变。

坑4：多条读寄存器请求返回合并应答（固件bug）

一次请求返回两组温湿度数据粘在一起，超出预期PDU长度。 ✅ 对策：解析层按MBAP长度严格切分，上层业务判断数据长度是否符合寄存器读取数量，异常报文标记告警丢弃。

七、和Modbus RTU解析的重要区别（容易混淆）

• Modbus RTU：依靠3.5字符静默间隔作为帧边界，校验CRC；流式解析难度更高；
• Modbus TCP：依靠MBAP里面Length字段定界，优先推荐使用长度字段切割，不依赖超时、间隔； 很多开发人员习惯RTU解析思路，把RTU的超时判定带到TCP解析，这是TCP粘包处理最常见的误区。

八、调试手段，快速定位粘包问题

1. 交换机端口镜像，wireshark抓包；过滤tcp.port == 502，追踪TCP流（Follow TCP Stream），直接肉眼观察字节流是合并还是分片；
2. 驱动增加调试日志：打印环形缓冲区可读长度、每一次取出的完整十六进制帧；
3. 压力复现：缩短轮询间隔（2s甚至1s），高频率轮询，快速触发粘包；
4. 对比测试：同一传感器，换成熟悉的标准Modbus调试工具（Modbus Slave/Modbus Poll），工具自带标准解析，用来区分是驱动问题还是传感器固件问题。

调试判断口诀：wireshark追踪流里报文本身是正确的，只是合并分片 → 驱动缺少环形缓冲区；wireshark里面报文本身就乱码、字节异常 → 传感器固件或者硬件干扰问题。

九、驱动架构融合（和前面文章体系对齐）

这套解析模块直接嵌入统一采集网关：

• 下层：TCP长连接管理（保活、超时、重连退避、句柄泄漏防护）；
• 中层：环形缓冲区+Modbus TCP粘包解析器（本文内容）；
• 上层：寄存器缩放、温湿度数值转换、物模型归一、联动规则引擎、事件日志、上链摘要服务。 和车间环境监测、档案库房一体机采集使用同一套解析组件，区分仅在于上层业务物模型。

十、总结

TCP粘包不是“TCP协议bug”，是流式传输的固有特性。针对以太网温湿度变送器Modbus TCP采集场景，最优稳定方案就是环形缓冲区 + MBAP长度字段帧切割循环解析。 不要用简单一次性recv、超时等待、固定长度读取这种简化写法，这类写法在干净环境可以跑通，放到车间强干扰、高并发轮询场景下，一定会随机出现解析异常。解析器增加非法字节逐字节跳过保护，能够兼容市面上大量固件不规范的国产以太网温湿度变送器，大幅降低现场调试返工量。
